铝用炭素材料检测方法
第14部分
抗折强度的测定
三点法
YST
63.14-2006
炭素
材料
检测
方法
14
部分
强度
测定
63.14
2006

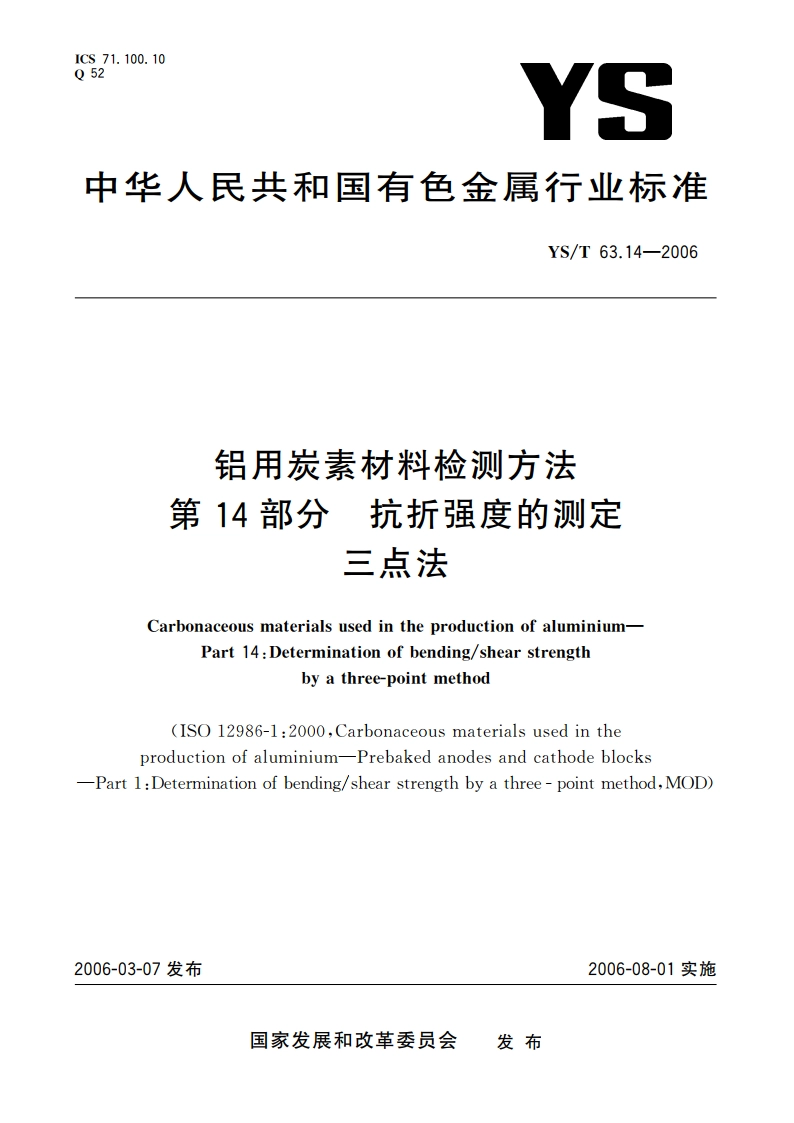

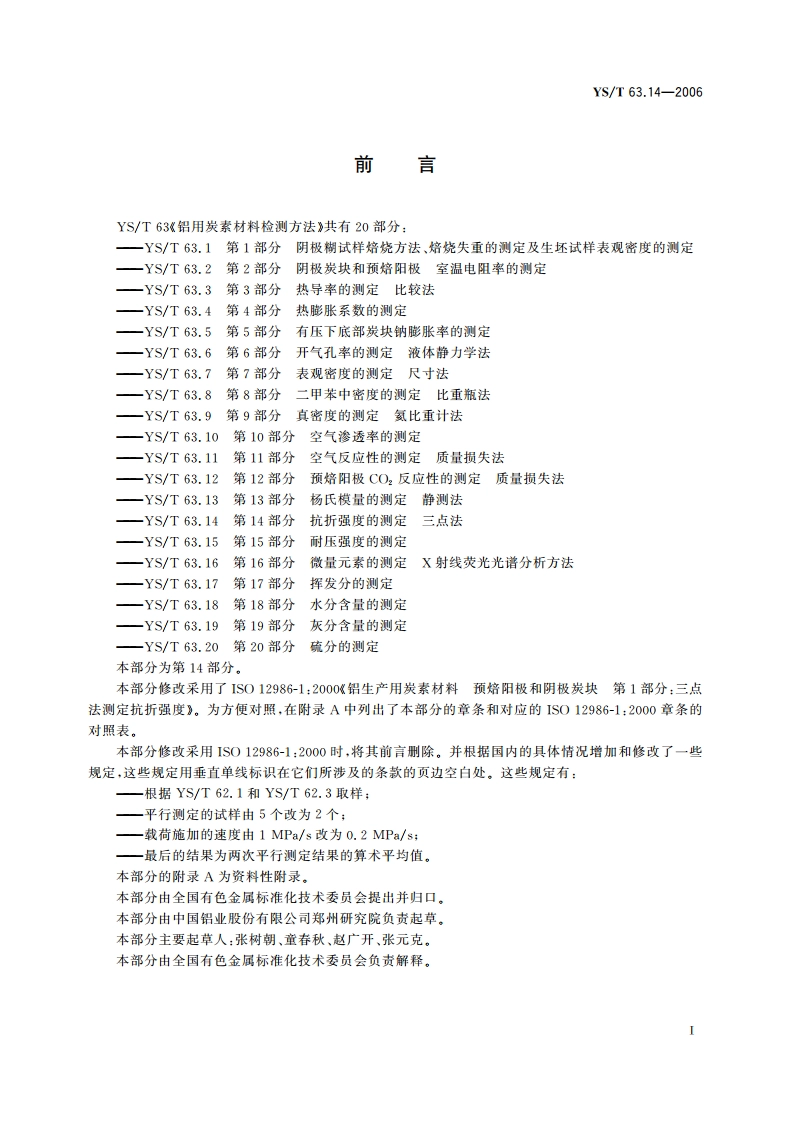

ICS 71.100.10Q52YS中华人民共和国有色金属行业标准YS/T 63.14-2006铝用炭素材料检测方法第14部分抗折强度的测定三点法Carbonaceous materials used in the production of aluminiumPart 14:Determination of bending/shear strengthby a three-point method(ISO 12986-1:2000,Carbonaceous materials used in theproduction of aluminium-Prebaked anodes and cathode blocks-Part 1:Determination of bending/shear strength by a three-point method,MOD)2006-03-07发布2006-08-01实施国家发展和改革委员会发布YS/T 63.14-20067测定步骤7.1如图1所示,将第一个试样放到试验机上,调节两个支撑点的距离,至100mm0.1mm。在2030之间进行测试。选择或调节试验机的测量范围,以便使试样断裂时预期的载荷至少为量程的1/10。7.2把试样放在支撑座的中间并使试样沿长度方向的轴线与支撑座成90,保证压头施加的压力与试样沿长度方向的轴线成90,稳定均匀地施加压力,使压头以0.2MPa/s的加压速度直至试样断裂。记下断裂时的载荷F。7.3对另一个试样进行同样的测定(见7.1和7.2)。12331压头;2试样:3支撑座:试样长度d试样直径:.支点距离n压头半径;支撑头半径图1三点试验装置8测定结果的计算按公式(1)计算抗折强度S:S=8F(1)式中:S抗折强度,单位为兆帕斯卡(MPa);F断裂时的载荷,单位为牛顿(N);两支点间的距离,单位为毫米(mm);d试样的直径,单位为毫米(mm)。最后结果为两次平行测定(见5.1)值的算术平均值,精确至小数点后两位。2
