铝用炭素材料检测方法 第2部分 阴极炭块和预焙阳极室温电阻率的测定 YST 63.2-2006.pdf

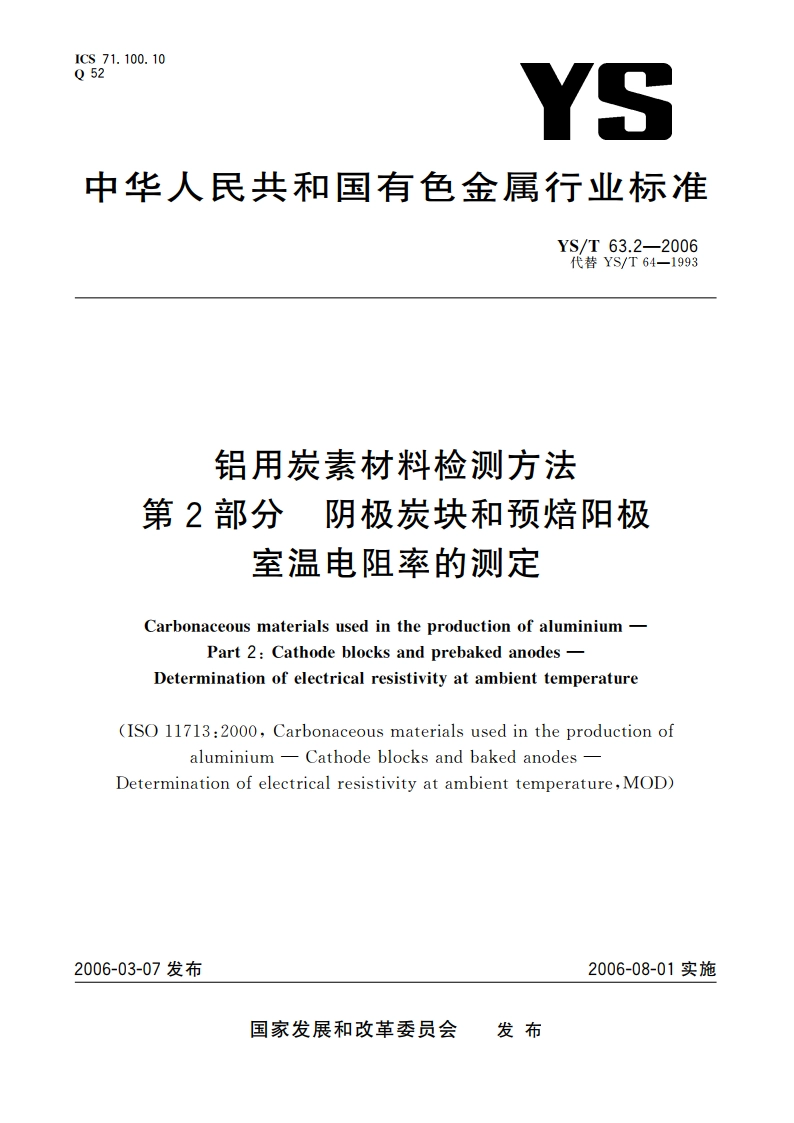

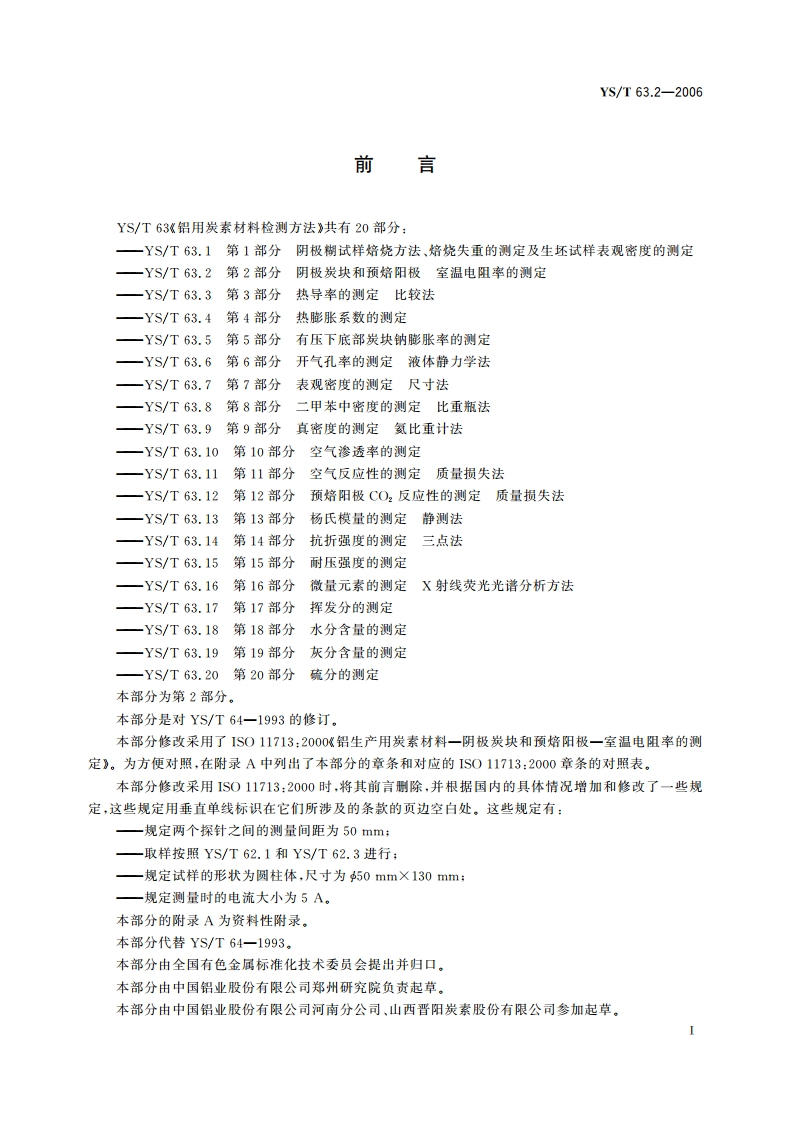

ICS71.100.10052YS中华人民共和国有色金属行业标准YS/T63.2-2006代替YS/T64一1993铝用炭素材料检测方法第2部分阴极炭块和预焙阳极室温电阻率的测定Carbonaceous materials used in the production of aluminium-Part 2:Cathode blocks and prebaked anodesDetermination of electrical resistivity at ambient temperature(ISO 11713:2000,Carbonaceous materials used in the production ofaluminium-Cathode blocks and baked anodes-Determination of electrical resistivity at ambient temperature,MOD)2006-03-07发布2006-08-01实施国家发展和改革委员会发布YS/T63.2-2006铝用炭素材料检测方法第2部分阴极炭块和预焙阳极室温电阻率的测定1范围本部分规定了铝用炭素材料中阴极炭块、预培阳极室温下电阻率的测定。本部分适用于测定铝用炭素材料中阴极炭块、预培阳极室温下的电团率。2规范性引用文件下列文件中的条款通过本标准的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括恸误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。YS/T62.1铝用炭素材料取样方法第1部分底部炭块YS/T62.3铝用炭素材料取样方法第3部分预焙阳极3方法原理稳定的直流电流通过一定横截面积的被固定的试样，测出两个探针之间的电压降，就可以计算出试样的电阻率。4仪器及装置4.1钻孔机：配备金刚石钻头。4.2刀具：有金刚石刀盘。4.3游标卡尺：精度士0.5%。4.4电流表：精度士0.5%。4.5电位计或数字电压表：精度士0.5%。4.6样品夹紧装置：可提供直流电流，有电压探针，电压探针可以是尖端或是曲常半径至少是200m的刀片。刀片探针应与试样的中心轴垂直。4.7烘箱：温度可控制在110C5C。4.8电阻率测定原理示意图见图1所示，其中电流导电板与试样接触界面之间应当满足D1.5d,其中D为试样直径或宽度，为电流导电板直径。同时还应当满足以下条件：一探针与试样端面的距离应大于0.5D,且至少为30mm:一两个探针之间的距离为50mm:一导电板电流接触器接触压力最小为50N;一探针与试样之间的接触压力最小为0.5N,5取样按照YS/T62.1和YS/T62.3的要求，分别进行底部阴极炭块和预培阳极的取样。
