铝及铝合金铸轧带材 YST 90-2002.pdf

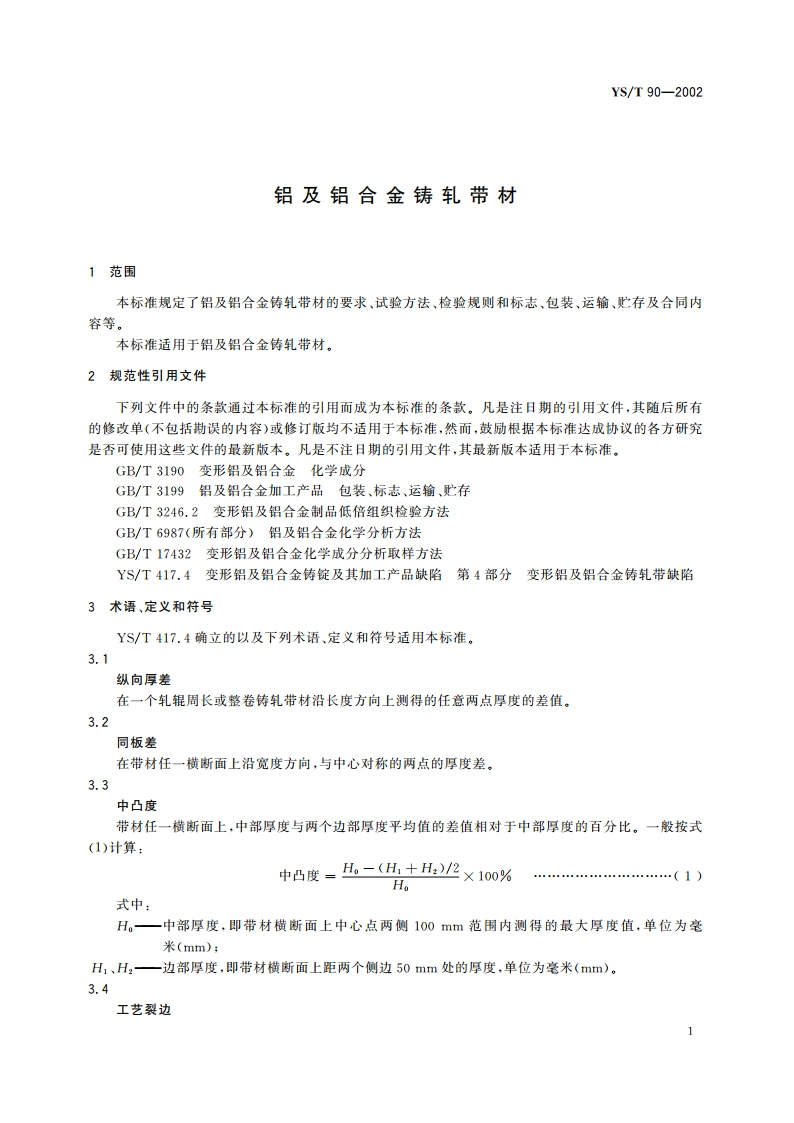

YS/T 90-2002铸轧带材在生产中造成的边部开裂。4要求4.1产品分类4.1.1牌号、规格铝及铝合金铸轧带材的牌号、规格应符合表1的规定。表1单位为毫米牌号厚度宽度内径1XXX系、3003、8006、8011、8011A、80795127002000505、605注：用户需要其他牌号、规格时，由供需双方协商确定，并在合同中注明，4.1.2标记示例用1060制造的、厚度为6.5mm、宽度为1200mm的铝及铝合金铸轧带材，标记为：铸轧带10606.51200YS/T90-20024.2化学成分8006、8011A、8079牌号的化学成分应符合表2的规定，其他牌号的化学成分应符合GB/T3190的规定。表2单位为百分比化学成分，不大于牌号其他SiFeCuMnMgCrZnTiAl单个合计80060.401.22.00.300.301.00.100.100.050.15余量8011A0.400.80.501.00.100.100.100.100.100.050.050.15余量80790.050.300.71.30.050.100.050.15余量4.3外形尺寸及允许偏差4.3.1铝及铝合金铸轧带材厚度、宽度允许偏差应符合表3的规定。表3单位为毫米厚度允许偏差宽度允许偏差0.30+15-54.3.2铝及铝合金铸轧带材的纵向厚差应不大于0.15mm。4.3.3铝及铝合金铸轧带材的同板差应不大于厚度的0.6%。4.3.4铝及铝合金铸轧带材任一横断面的中凸度不允许为负值，但不大于1%。4.3.5铝及铝合金铸轧带材任一横断面上的厚度最大值应在中心点两侧100mm范围内，距中心点大于100mm,并且距侧边大于50mm的任一点的厚度应不大于中部厚度H,并且不小于其对应边部厚度H1和H2。4.3.6用户对外形尺寸及允许偏差有特殊要求时，供需双方协商确定，并在合同中注明。4.4力学性能铝及铝合金铸轧带材不规定力学性能，若用户对此要求时，其数值和试验方法由供需双方协商确定。4.5低倍组织4.5.1铝及铝合金铸轧带材的低倍组织不允许有影响使用的裂纹、夹杂、孔洞、分层等缺陷。2
