铝塑复合压力管(搭接焊) CJT 108-1999.pdf

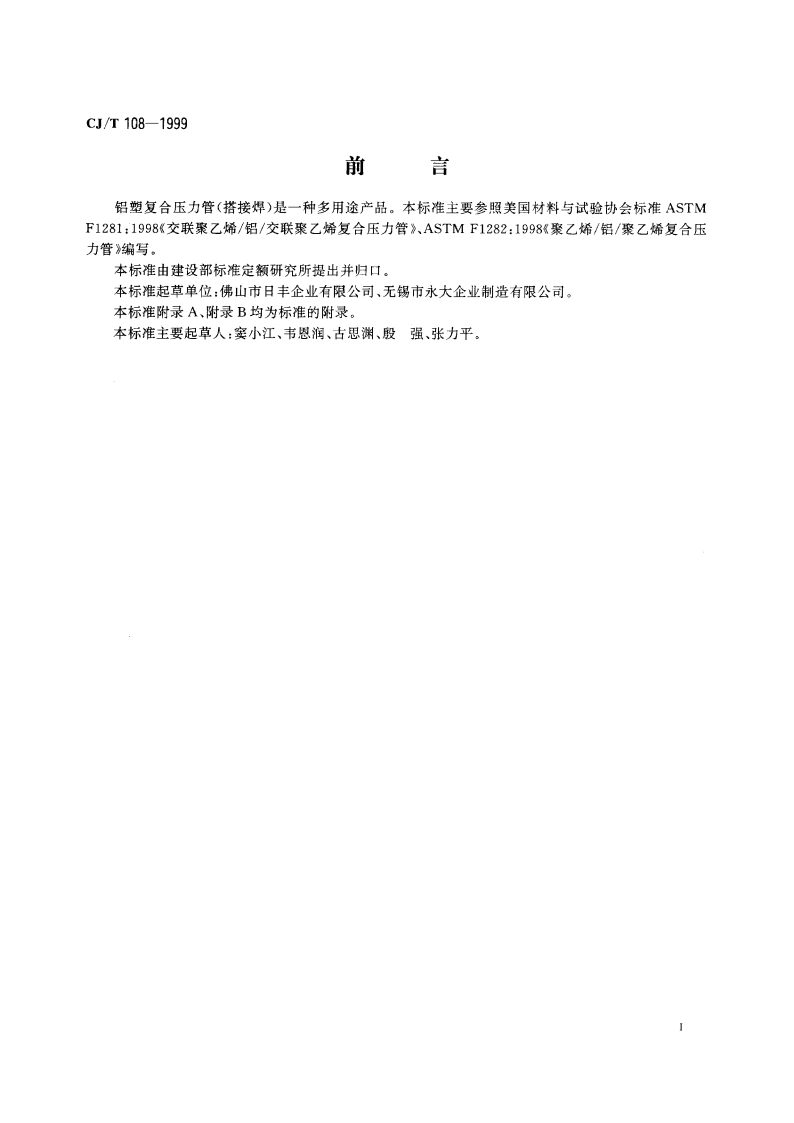

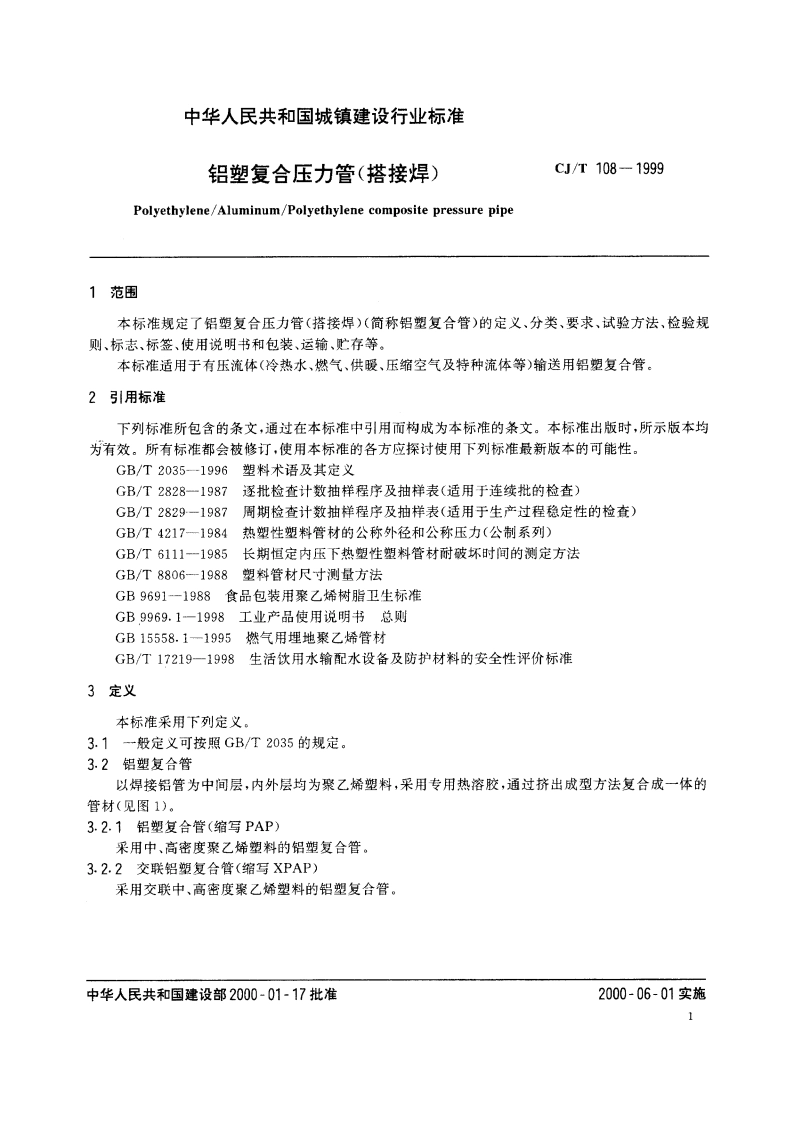

CJ/T108-19995要求5.1铝塑复合管的环境温度、工作温度及工作压力应符合表1要求。表1环境温度、工作温度及工作压力环境温度工作温度工作压力用途代号CMPaL-4060601.0R-4095951.0Q-2040400.4T-4060600.5注：燃气中含过高芳香烃的冷凝液时应考虑不利因素。5.2材料5.2.1铝塑复合管选用的铝材延伸率不小于20%，抗拉强度不小于100MPa。5.2.2铝塑复合管选用的聚乙烯塑料应符合表2要求；冷水用铝塑复合管聚乙烯塑料应同时符合GB9691的规定；燃气用铝塑复合管选用聚乙烯塑料应同时符合GB15558.1的规定。表2铝塑复合管选用聚乙烯主要指标维卡软化点拉伸强度长期静液强度耐应力开裂密度断裂伸长率脆化温度聚乙烯种类MPahg/cmCMPa%(20，50年.95%)(80C.4.0 MPa)高密度0.9410.95922-7021053506.3165中密度0.9260.94012-60注：熔融指数宜1g/10min(190，2.16kg)。5.2.3铝塑复合管选用的专用热溶胶应符合表3要求。表3专用热溶胶主要指标密度熔融指数维卡软化点断裂伸长率T剥离强度g/cm3g/10min%N/25mm0.9261105400705.2.4不得使用再生回收的聚乙烯、专用热溶胶及铝材生产铝塑复合管。5.3感官指标5.3.1铝塑复合管外表面应色泽均匀，无气泡，无针眼、脱皮、明显划痕和其他不良缺陷。5.3.2铝塑复合管内壁应光滑，无斑点、针眼、裂痕，无异味，无异物。5.3.3颜色a)产品根据用途不同，宜采用颜色如下：冷水用铝塑复合管：白色；热水用铝塑复合管：橙红色；燃气用铝塑复合管：黄色；特种流体用铝塑复合管：红色。b)可根据用户需要，由供需双方商定其他颜色。5.4结构尺寸5.4.1铝塑复合管的外径及偏差根据GB/T4217的有关规定，应符合表4的要求。5.4.2铝塑复合管的壁厚及偏差，应符合表4的规定。5.4.3铝塑复合管内、外层聚乙烯最小壁厚及铝材最小厚度应符合表4的要求。在铝管焊缝处的外层3
