铝土矿石化学分析方法 第24部分：碳和硫含量的测定 红外吸收法 YST 575.24-2009.pdf

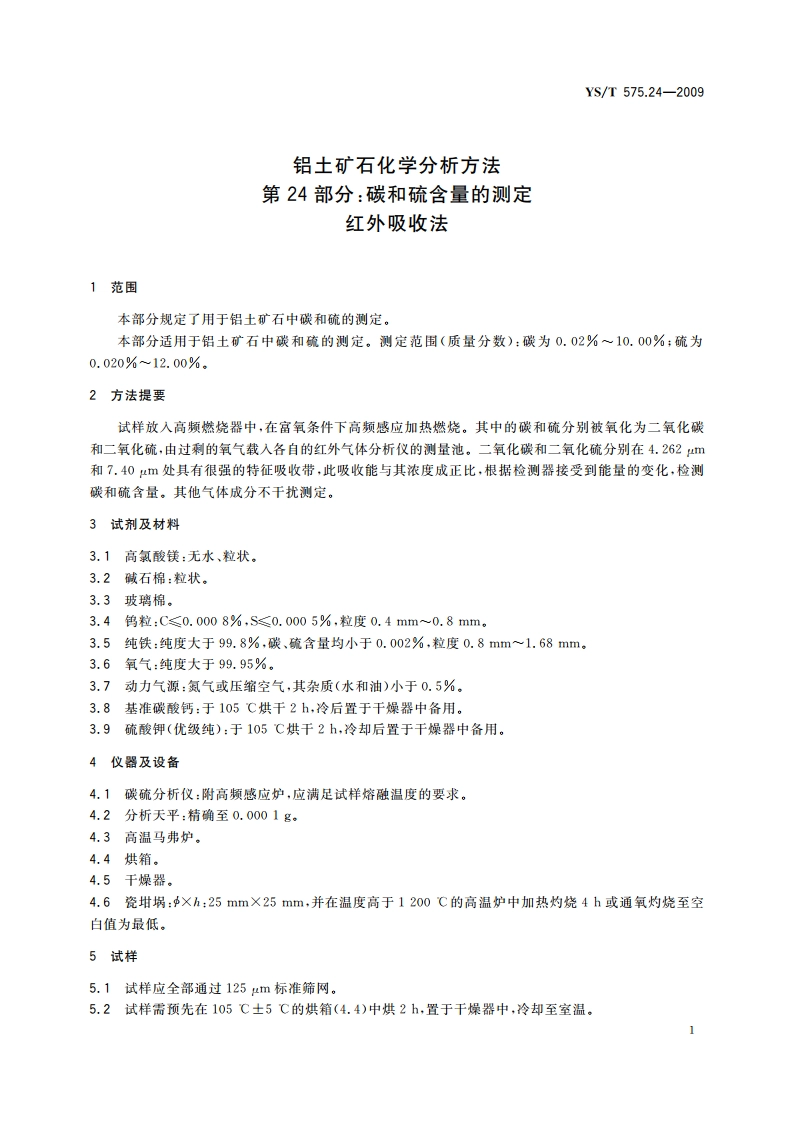

YS/T 575.24-2009铝土矿石化学分析方法第24部分：碳和硫含量的测定红外吸收法1范围本部分规定了用于铝土矿石中碳和硫的测定。本部分适用于铝土矿石中碳和硫的测定。测定范围（质量分数）：碳为0.02%10.00%；硫为0.020%12.00%。2方法提要试样放入高频燃烧器中，在富氧条件下高频感应加热燃烧。其中的碳和硫分别被氧化为二氧化碳和二氧化硫，由过剩的氧气载入各自的红外气体分析仪的测量池。二氧化碳和二氧化硫分别在4.262m和7.40m处具有很强的特征吸收带，此吸收能与其浓度成正比，根据检测器接受到能量的变化，检测碳和硫含量。其他气体成分不干扰测定。3试剂及材料3.1高氯酸镁：无水、粒状。3.2碱石棉：粒状。3.3玻璃棉。3.4钨粒：C0.0008%，S0.0005%，粒度0.4 mm0.8mm。3.5纯铁：纯度大于99.8%，碳、硫含量均小于0.002%，粒度0.8mm1.68mm。3.6氧气：纯度大于99.95%。3.7动力气源：氮气或压缩空气，其杂质（水和油）小于0.5%。3.8基准碳酸钙：于105C烘干2h,冷后置于干燥器中备用。3.9硫酸钾（优级纯）：于105C烘干2h,冷却后置于干燥器中备用。4仪器及设备4.1碳硫分析仪：附高频感应炉，应满足试样熔融温度的要求。4.2分析天平：精确至0.0001g。4.3高温马弗炉。4.4烘箱。4.5干燥器。4.6瓷埚：h:25mm25mm,并在温度高于1200C的高温炉中加热灼烧4h或通氧灼烧至空白值为最低。5试样5.1试样应全部通过125m标准筛网。5.2试样需预先在105C5C的烘箱(4.4)中烘2h,置于干燥器中，冷却至室温。
