铜及铜合金化学分析方法 电感耦合等离子体原子发射光谱法 YST 586-2006.pdf

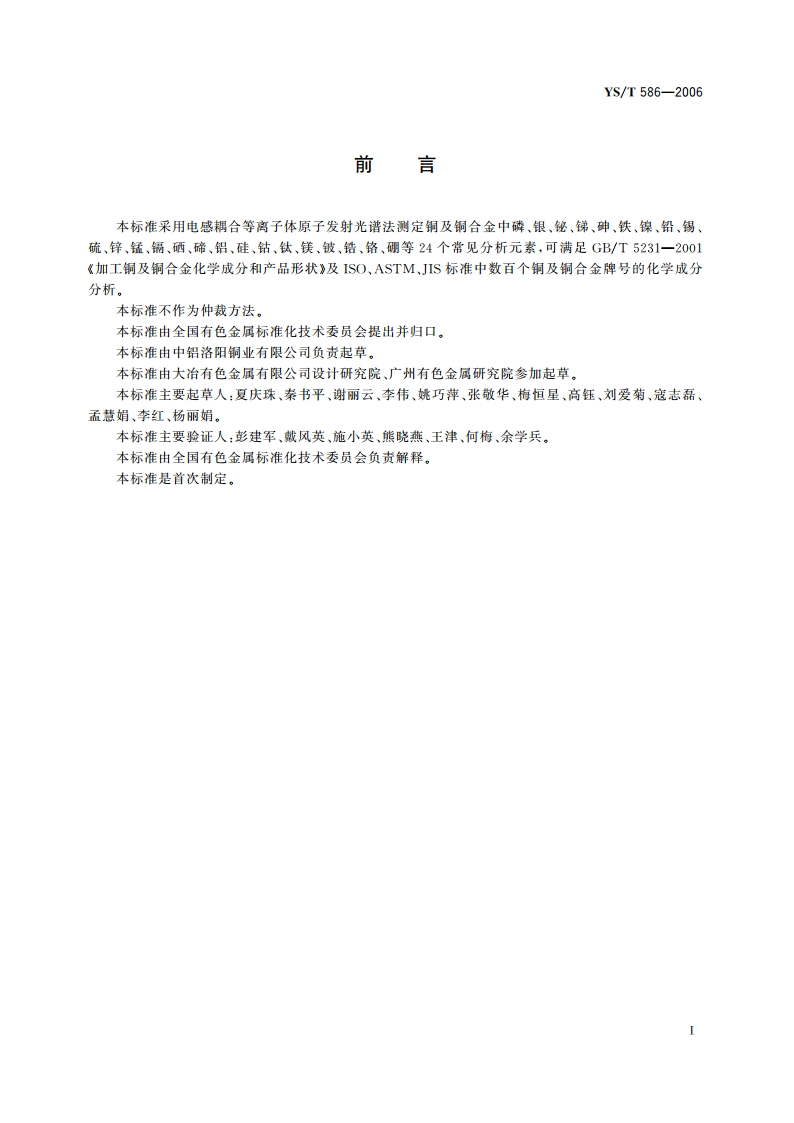

YS/T586-2006前言本标准采用电感耦合等离子体原子发射光谱法测定铜及铜合金中磷、银、铋、锑、砷、铁、镍、铅、锡、硫、锌、锰、镉、硒、碲、铝、硅、钴、钛、镁、镀、锆、铬、硼等24个常见分析元素，可满足GB/T5231-2001加工铜及铜合金化学成分和产品形状及ISO、ASTM、JIS标准中数百个铜及铜合金牌号的化学成分分析。本标准不作为仲裁方法。本标准由全国有色金属标准化技术委员会提出并归口。本标准由中铝洛阳铜业有限公司负责起草。本标准由大冶有色金属有限公司设计研究院、广州有色金属研究院参加起草。本标准主要起草人：夏庆珠、秦书平、谢丽云、李伟、姚巧萍、张敬华、梅恒星、高钰、刘爱菊、寇志磊、孟慧娟、李红、杨丽娟。本标准主要验证人：彭建军、戴风英、施小英、熊晓燕、王津、何梅、余学兵。本标准由全国有色金属标准化技术委员会负责解释。本标准是首次制定。IYS/T586-2006完全溶解后移入1000mL容量瓶中，用水稀释至刻度，混匀。此溶液1mL含100g硫。3.34镉标准贮存溶液：称取1.0000g纯镉（99.99%）于250mL烧杯中，加入20mL盐酸(3.13)，加热至完全溶解，冷却。移人1000mL容量瓶中，用水稀释至刻度，混匀。此溶液1mL含1mg镉。3.35铝标准贮存溶液：称取1,0000g纯铝（99.99%）于150mL聚四氟乙烯烧杯中，加入10mL水，5g氢氧化钠，低温加热溶解，冷却，用盐酸(3.13)缓慢中和至出现沉淀。再加入20mL盐酸(3.13),移人1000mL容量瓶中，用水稀释至刻度，混匀。此溶液1mL含1mg铝。3.36硅标准贮存溶液：称取0.4279g预先经1000灼烧至恒重并在干燥器内冷却至室温的高纯二氧化硅(SO2)于预先加人3g无水碳酸纳的铂坩埚中，覆盖1g2g无水碳酸钠，先于低温处加热，再于950C熔融至透明，继续熔融3in,取出冷却，用水浸出于聚四氟乙烯烧杯中，移入200mL容量瓶中，用水稀释至刻度，混匀，贮存于塑料瓶中。此溶液1mL含1mg硅。3.37钛标准贮存溶液：称取0.1666g预先经950灼烧至恒重并在干燥器内冷却至室温的高纯二氧化钛(TiO2)于干燥的250mL烧杯，加人30mL硫酸(3.5)，加热使其溶解，当接近溶完时，加入5g硫酸铵助溶，溶解完全后，冷却至室温，移入1000mL容量瓶中，用水稀释至刻度，混匀。此溶液1mL含100ug钛。3.38钺标准贮存溶液：称取1.9654g硫酸铍(BeS0,4H,O99.5%)于400mL烧杯中，用少量水溶解，加人20mL盐酸(3.13)移入1000mL容量瓶中，用水稀释至刻度，混匀。此溶液1mL含100g被。3.39锆标准贮存溶液：称取0.1000g纯锆（99.99%）于铂皿中，加入50mL硫酸(3.5)，1mL氢氟酸(3.7)，加热至完全溶解，将溶液蒸发至冒少量的三氧化硫烟，冷却，沿皿整吹洗少量水，摇匀，并重新蒸发至冒少量的三氧化硫烟，冷却，缓缓吹洗约25mL水，混匀，冷却，移入1000mL容量瓶中，以水稀释至刻度，混匀，贮存于塑料瓶中。此溶液1mL含100g钻。3.40铬标准贮存溶液：称取2.8280g预先在140C烘2h并在干燥器内冷却至室温的基准重铬酸钾(K:Cr2O,)于400mL烧杯中，用少量水溶解后，移入1000mL容量瓶中，用水稀释至刻度，混匀。此溶液1mL含1mg辂。3.41银、镁标准贮存溶液：分别称取0.1000g纯银、纯镁（均99.99%）于一组150mL烧杯中，加入10mL硝酸(3.9)，加热溶解、煮沸除去氨的氧化物，冷却。分别移人1000mL容量瓶中，用水稀释至刻度，混匀。此溶液1mL中含100g银、镁。3.42硒、碲标准贮存溶液：分别称取0.1000g纯硒、纯碲（均99.99%）于一组150mL烧杯中，加入10mL硝酸(3.9)，加热溶解、煮沸除去氨的氧化物，冷却，补加50mL硝酸(3.8)，分别移入1000m容量瓶中，用水稀释至刻度，混匀。此溶液1mL中含100g硒，碲。3.43硼标准心存溶液：称取0.5715g高纯硼酸(H,BO3)溶于少量水中，移入1000mL容量瓶中，用水稀释至刻度，混匀，贮存于塑料瓶中。此溶液1mL含100g硼。3.44标准溶液A:将标准贮存溶液(3.263.43)稀释为每毫升10g,并与标准贮存溶液保持一致的酸度。3.45标准溶液B:将标准贮存溶液(3.263.43)稀释为每毫升100g,并与标准贮存溶液保持一致的酸度。3.46有证国家或行业标准样品。3.47氩气（体积分数99.99%）。3.48气（体积分数99.99%）。4仪器4.1电感鹊合等离子体原子发射光谱仪。4.1.1分光室具有抽真空或驱气功能。4.1.2200nm处光谱分辨率应小于0.01nm。
