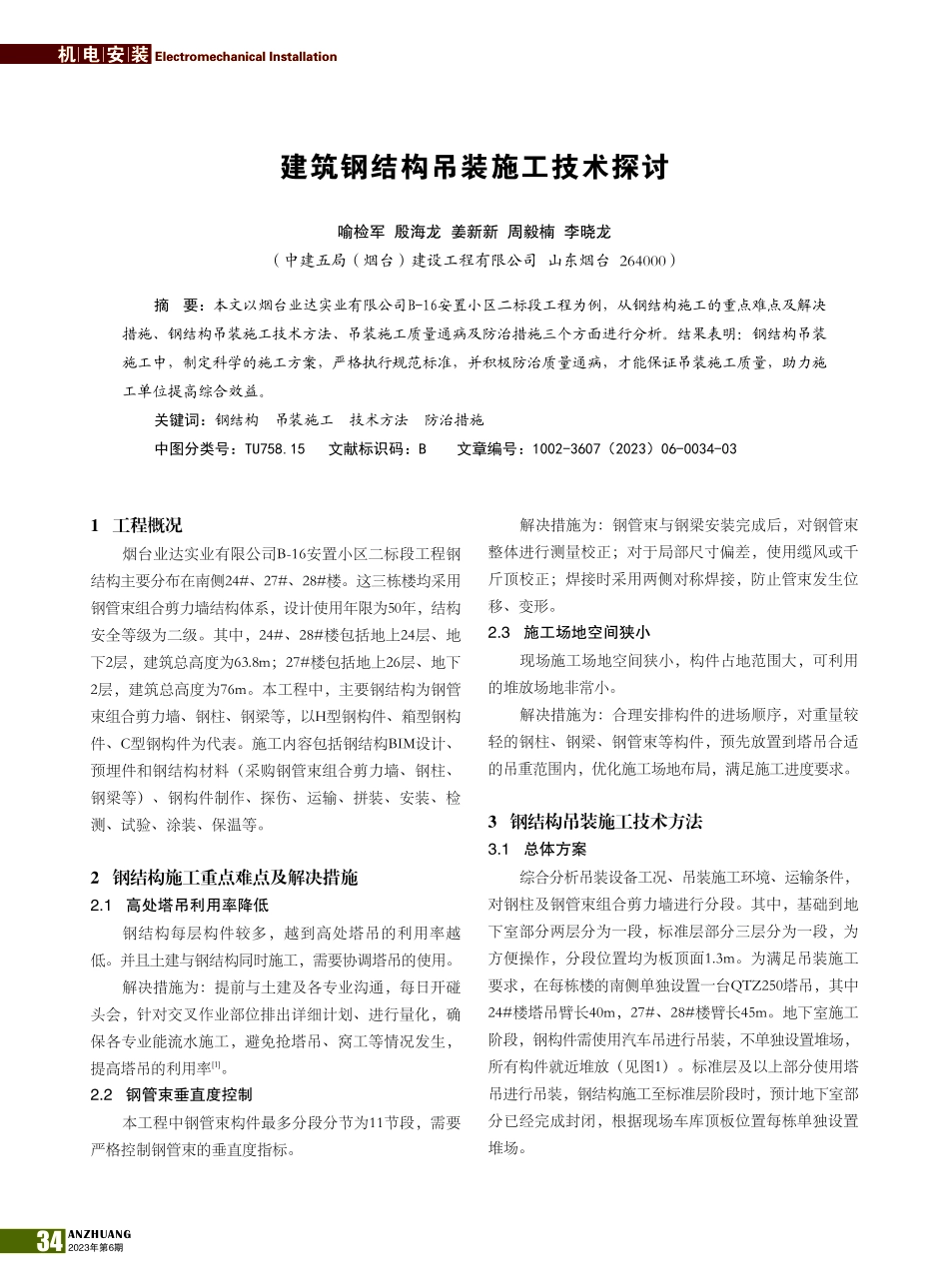

建筑钢结构吊装施工技术探讨_喻检军.pdf

ANZHUANG2023年第6期34机 电 安 装 Electromechanical Installation喻检军 殷海龙 姜新新 周毅楠 李晓龙（中建五局（烟台）建设工程有限公司 山东烟台 264000）摘 要：本文以烟台业达实业有限公司B-16安置小区二标段工程为例，从钢结构施工的重点难点及解决措施、钢结构吊装施工技术方法、吊装施工质量通病及防治措施三个方面进行分析。结果表明：钢结构吊装施工中，制定科学的施工方案，严格执行规范标准，并积极防治质量通病，才能保证吊装施工质量，助力施工单位提高综合效益。关键词：钢结构 吊装施工 技术方法 防治措施中图分类号：TU758.15 文献标识码：B 文章编号：1002-3607（2023）06-0034-03建筑钢结构吊装施工技术探讨1 工程概况烟台业达实业有限公司B-16安置小区二标段工程钢结构主要分布在南侧24#、27#、28#楼。这三栋楼均采用钢管束组合剪力墙结构体系，设计使用年限为50年，结构安全等级为二级。其中，24#、28#楼包括地上24层、地下2层，建筑总高度为63.8m；27#楼包括地上26层、地下2层，建筑总高度为76m。本工程中，主要钢结构为钢管束组合剪力墙、钢柱、钢梁等，以H型钢构件、箱型钢构件、C型钢构件为代表。施工内容包括钢结构BIM设计、预埋件和钢结构材料（采购钢管束组合剪力墙、钢柱、钢梁等）、钢构件制作、探伤、运输、拼装、安装、检测、试验、涂装、保温等。2 钢结构施工重点难点及解决措施2.1 高处塔吊利用率降低钢结构每层构件较多，越到高处塔吊的利用率越低。并且土建与钢结构同时施工，需要协调塔吊的使用。解决措施为：提前与土建及各专业沟通，每日开碰头会，针对交叉作业部位排出详细计划、进行量化，确保各专业能流水施工，避免抢塔吊、窝工等情况发生，提高塔吊的利用率1。2.2 钢管束垂直度控制本工程中钢管束构件最多分段分节为11节段，需要严格控制钢管束的垂直度指标。解决措施为：钢管束与钢梁安装完成后，对钢管束整体进行测量校正；对于局部尺寸偏差，使用缆风或千斤顶校正；焊接时采用两侧对称焊接，防止管束发生位移、变形。2.3 施工场地空间狭小现场施工场地空间狭小，构件占地范围大，可利用的堆放场地非常小。解决措施为：合理安排构件的进场顺序，对重量较轻的钢柱、钢梁、钢管束等构件，预先放置到塔吊合适的吊重范围内，优化施工场地布局，满足施工进度要求。3 钢结构吊装施工技术方法3.1 总体方案综合分析吊装设备工况、吊装施工环境、运输条件，对钢柱及钢管束组合剪力墙进行分段。其中，基础到地下室部分两层分为一段，标准层部分三层分为一段，为方便操作，分段位置均为板顶面1.3m。为满足吊装施工要求，在每栋楼的南侧单独设置一台QTZ250塔吊，其中24#楼塔吊臂长40m，27#、28#楼臂长45m。地下室施工阶段，钢构件需使用汽车吊进行吊装，不单独设置堆场，所有构件就近堆放（见图1）。标准层及以上部分使用塔吊进行吊装，钢结构施工至标准层阶段时，预计地下室部分已经完成封闭，根据现场车库顶板位置每栋单独设置 堆场。35INSTALLATION2023.6Electromechanical Installation 机 电 安 装3.2 钢管束吊装钢管束吊装工艺流程为：清理预埋件，测量放线，焊接定位板，首节竖向构件吊装，钢梁安装，测量校正，高强螺栓紧固，构件焊接。3.2.1 首节竖向构件吊装（1）吊装时，做好安全措施，准备吊具、挂钩，然后吊运到位、连接夹板定位、摘钩离吊、拉设揽风绳。（2）吊具锁口件与竖向构件的吊耳连接，根据构件的大小平衡确定吊点数且4点，钢丝绳钩端套在吊钩内锁紧2。（3）到达指定位置，使用塔吊、撬棍调节，促使竖向构件与基础埋板的基准线对齐，并焊接码板临时固定。3.2.2 钢梁安装（1）吊装时，首先做好安全措施，准备吊具、挂钩，然后吊运到位，使用临时螺栓固定。（2）吊具锁口件与钢梁的吊耳连接，钢丝绳钩端套在吊钩内锁紧。吊装完成后，割除吊耳，并进行打磨、补漆。体积小、重量轻的钢梁构件，可以一钩多吊，在保证安全的前提下提高吊装效率。（3）到达指定位置，钢梁与竖向构件的连接板使用临时螺栓固定，螺栓数量应达到总数量的1/3且2套。3.2.3 测量校正（1）顶面标高。以本节构件的相对标高为准，检测顶面标高的偏差并校正。偏差5mm时，在下节钢管束进行调整；未达到标高值时，在千斤顶的支撑下堆焊内衬板。另外，荷载较大的区域预留下沉余量，控制在23mm3。（2）轴线位置。以基础埋件为准，放出定位轴线，在千斤顶+撬棍的配合下进行调整，直至偏差在允许范围内。（3）垂直度。在构件外壁焊接T型钢板，用于千斤顶受力，调整构件底面与筏板基础面的间隙，直至垂直度偏差在允许范围内，将千斤顶锁定即可。以上测量校正任务完成后，用点焊法将构件底面与基础埋件连接 起来。3.3 钢梁安装（1）钢梁安装分为主梁安装与次梁安装，连接节点为上下翼板焊接、腹板栓接。先吊装主梁、再吊装次梁。主梁与钢柱吊装同步进行，促使相邻的钢柱与钢梁形成整体，保证框架的稳定性。主梁安装完成后，按照轴线方向依次吊装次梁，提高吊装效率。（2）使用专用吊具，采用两点绑扎法，吊装时确保钢梁处于水平状态。一钩多吊时，确保绑扎牢固，防止发生安全事故。（3）安装主梁前，对相邻钢柱之间的距离进行校核，预留安装余量，控制变形、减小附加应力。（4）钢柱之间，钢柱与钢梁之间的节点连接，均要对称施工，采用先栓后焊法。（5）钢梁安装完成，对钢柱的标高、垂直度进行复核，达标后紧固螺栓。允许偏差见表1。图1 24#楼汽车吊工况示意图表1 钢梁安装施工允许偏差序号项目允许偏差1梁两端顶面高差L/1000且10mm2主梁与梁面高差2mm3跨中垂直度H/5004挠曲L/1000且10mm4 吊装施工质量通病及防治措施4.1 构件验收不严格成立专业验收小组，按照规范要求开展验收作业。其中，构件外形尺寸偏差、连接方式等是重点验收项目，一旦检查结果不合格，要提出明确的整改意见，督促施工单位及时处理。处理后再次验收，直至满足规范要求，以确保安装质量。4.2 安装偏差超限安装偏差主要来源于标高、轴线、垂直度等指标，24#楼ANZHUANG2023年第6期36机 电 安 装 Electromechanical Installation现场开展测量作业时，应选择合适的天气；分析阳光照射、焊接作业产生的热量，对构件弯曲、伸缩造成的影响，对测量结果进行校正，以保证测量数据的精准度，为偏差调整提供依据4。4.3 构件对接不准确构件对接时，综合分析构件特点，采用合适的工艺，制定科学合理的施工方案，在保证安装质量的同时，提高施工效率、有效控制成本。4.4 现场违规操作对所有施工人员进行专项培训，熟练掌握施工规范。现场操作时，严格执行施工工艺流程，当天将钢柱与钢梁连接成整体，形成稳定的框架；当天无法连接时，采用临时固定措施，避免构件倾倒、坍塌。钢构件安装后，及时测量校正，达标后焊接或使用螺栓固定。5 结语钢构件吊装是钢结构建筑施工中的一个关键环节，直接影响最终的质量。针对大体量钢结构工程，地下室部位可使用汽车吊进行吊装，标准层及以上部分可使用塔吊进行吊装，配合现场管理措施来保证吊装施工质量。对于类似的钢结构工程，可尝试采用该吊装技术方案，更好地实现预期管控目标。参考文献：1陈春雷.装配式住宅建筑钢结构吊装施工技术J.中国新技术新产品，2022（12）：112-114.2赵雷.超高层建筑钢结构吊装施工技术以西安绿地丝路全球文化中心项目为例J.工程技术研究，2022，7（4）：29-31.3唐晓冬，刘扬，宋少雷，等.装配式钢结构住宅模块化吊装施工技术J.城市住宅，2020，27（12）：219-220.4张茂永.建筑钢结构工程吊装施工方案控制要点J.冶金与材料，2020，40（5）：157-158.始建于1999年的华美节能科技集团是一家研发、生产、销售绝热节能材料的高新技术企业，以“创新智造节能精品，匠心铸就世界品牌”为使命，坚持自主创新科技驱动高质量发展。华美节能科技集团下设八个分公司九个产业园区，在河北、四川、广东、江西建有生产基地，专业化生产橡塑绝热保温材料、离心玻璃棉、挤塑聚苯乙烯保温板（XPS）等绝热节能产品。华美节能科技集团坚持自主科技创新，华美产品质量稳步提升并获得了国家三星绿色建材评价标识，多年来参与起草和修订绝热节能材料行业的国家标准8项、行业标准1项、地方标准1项。华美节能科技集团注重加强质量管理体系建设，荣获“河北省政府质量奖”，多次荣膺行业“产品质量领跑者”称号，通过如FM、UL、CE、中国环境标志产品II型认证、产品质量跟踪证书等国内外严格的认证，产品应用于北京奥运会主体育场（鸟巢）、首都国际机场3号航站楼、京津高铁、上海世博园、广州白云机场、北京城市副中心、北京新机场、雄安市民服务中心著名建筑等重点工程，并出口欧洲、美洲、非洲、俄罗斯、澳大利亚、日本、韩国及东南亚等国家。作为中国绝热节能材料行业内拥有双驰名商标的企业，华美节能科技集团一直践行“人本、尊重、服务、创新、精益”的核心价值观，着力打造优质环保节能精品，以绿色节能科技为核心竞争力，为追求成为致力于人类美好生活的全球领先的绿色节能科技企业而不懈努力。联系方式：服务热线：400-6810-999 公司官网：华美节能科技集团简介华美节能科技集团简介
