铝电解用阴极糊 YST 65-2007.pdf

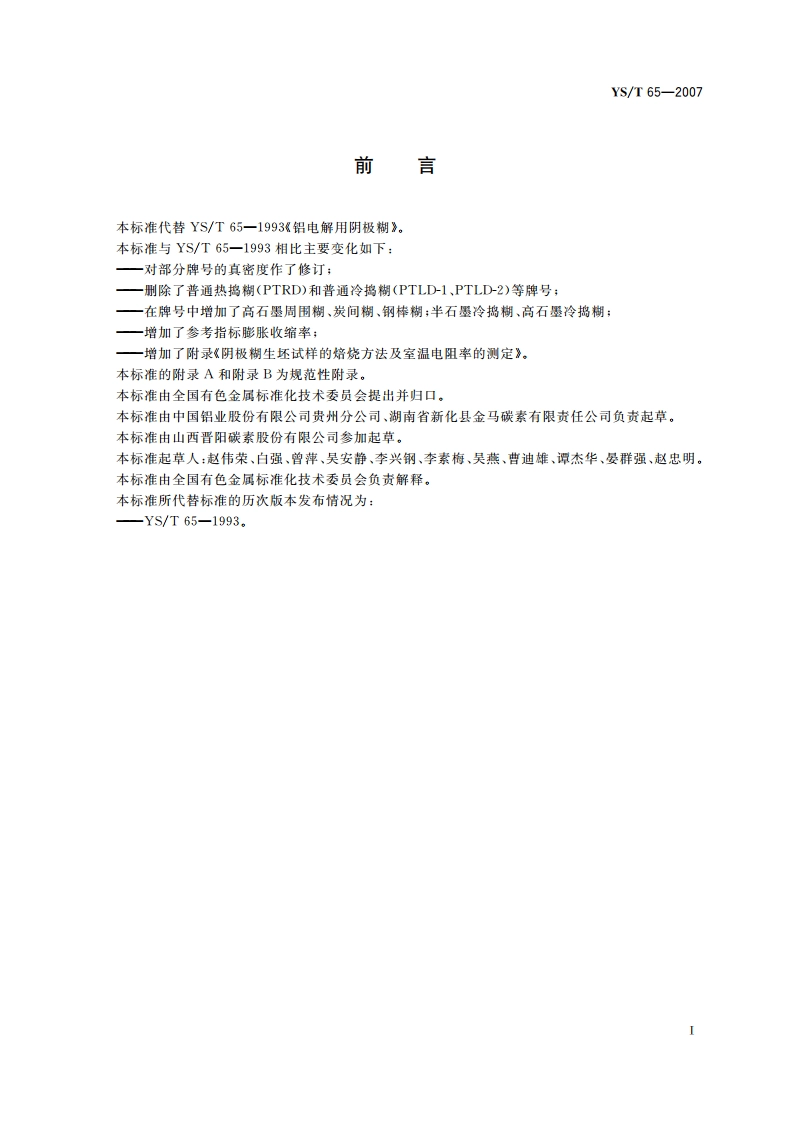

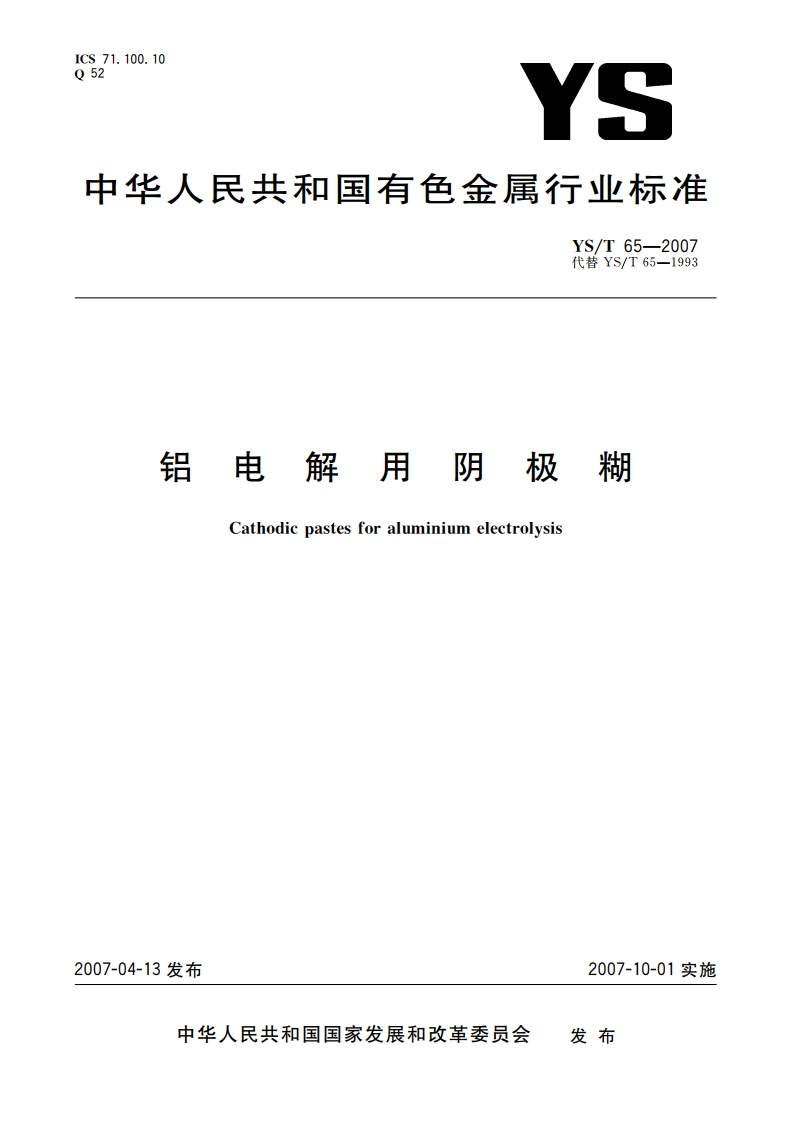

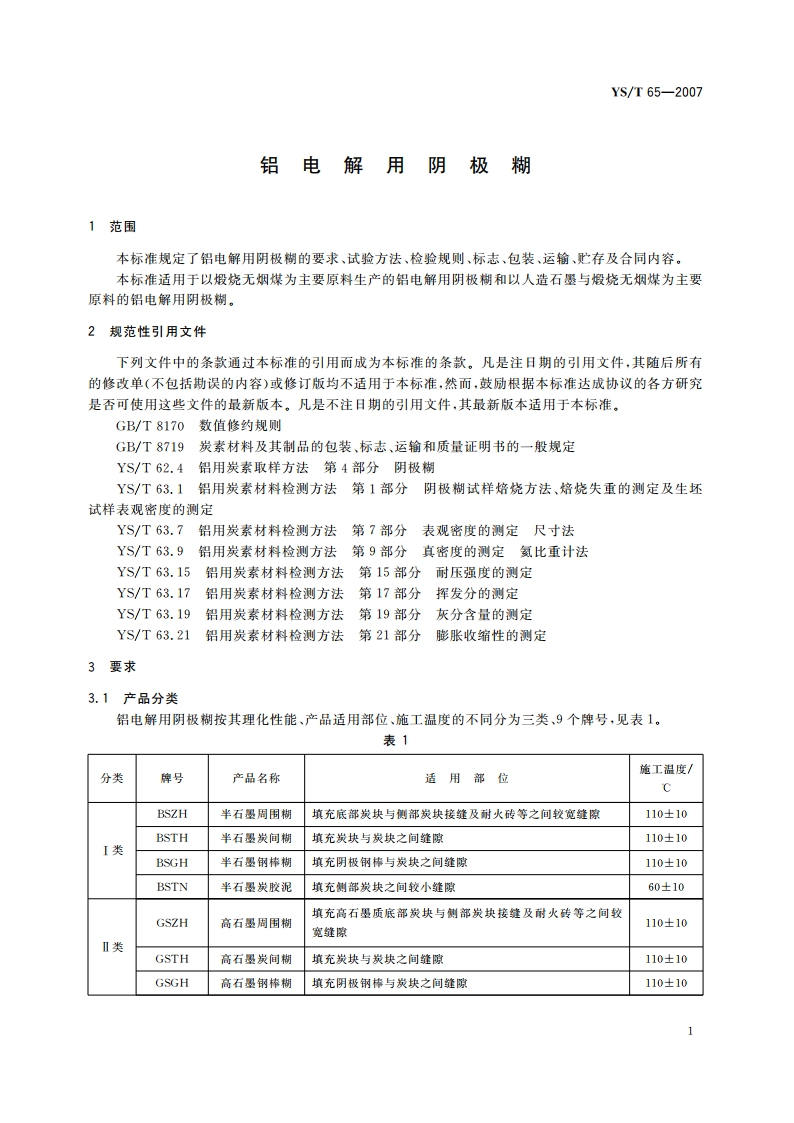

ICS71.100.10052YS中华人民共和国有色金属行业标准YS/T65-2007代替YS/T65一1993铝电解用阴极糊Cathodic pastes for aluminium electrolysis2007-04-13发布2007-10-01实施中华人民共和国国家发展和改革委员会发布YS/T65-2007表1（续）施工温度/分类牌号产品名称适用部位BSLD-1半石墨冷捣糊1填充炭块与炭块、底部炭块与侧部炭块及耐火砖之间的缝隙2555BSLD-2半石墨冷捣糊川填充阴极钢棒与炭块之间缝隙2555类GSLD-1高石墨冷捣糊填充炭块与炭块、底部炭块与侧部炭块及耐火砖之间的缝隙2555GSLD-2高石墨冷捣糊填充阴极钢棒与炭块之间缝隙2555注1：BSZH,BSTH,BSGH,BSTN.BSLD-1.BSLD-2等6个牌号的产品是与铅电解用半石墨质阴极闵块配套使用的，注2：GSZH.GSTH,GSGH,GSLD-1GSLD-2等5个牌号的产品是与l电解用高石墨质阴极炭块配套使用的，3.2性能3.2.1铝电解用阴极糊的电阻率、挥发分、耐压强度、表观密度、真密度、灰分含量和针人度等性能应符合表2的规定。3.2.2铝电解用阴极糊的膨胀收缩率参见表2（参考指标，不做常规分析）。3.2.3需方对表2规定以外的性能有要求时应向供方提出，由供需双方协商确定并在合同中注明。3.2.4性能的数值修约按照GB/T8170的规定进行。表2性能形张收第率/电阻率耐压强度/表观密度/真密度/牌号灰分针人度挥发分/%(0。m)/MPa(g/cm)(g/cm)含量/(20C)/%不大于%mmLA-LBLa-Le不小于不大于BSZH73711171.441.870.750.85BSTH73812181.421.860.750.85BSGH73913251.441.880.650.75BSTN50一一5450650一GSZH65712161.471.92一0.450.55GSTH65813161.471.9250.700.85GSGH65914201.471.9230.600.75BSLD-175913181.441.87BSLD-275913201.441.877GSLD-165913161.461.895GSLD-265913181.461.895表中L表示糊料结焦期的毯胀/收靠率（稳态或最大值），LB表示恒温前最高温度点950C时的膨张/收缩率，Lc表示在最高温度点(950C)恒温3h后的膨胀/收缩率，4试验方法4.1电阻率的测定按附录A的规定进行。2YS/T65-20074.2挥发分的测定按YS/T63.17的规定进行。4.3耐压强度的测定按YS/T63.15的规定进行。4.4表观密度的测定按YS/T63.7的规定进行。4.5真密度的测定按YS/T63.9的规定进行。4.6灰分含量的测定按YS/T63.19的规定进行。4.7针入度的测定按附录B的规定进行。4.8膨胀收缩率的测定按YS/T63.21的规定进行。5检验规则5.1检查与验收5.1.1阴极糊应由供方技术监督部门进行检险，保证其质量符合本标准的规定，并填写质量证明书，5.1.2需方应对收到的产品按本标准的规定进行验收。如检验结果与本标准的规定不符时，应在收到产品之日起1个月内向供方提出，由供需双方协商解决。如需仲栽，仲裁取样在需方由供需双方共同进行。5.2组批5.2.1每批为同一牌号的产品。5.2.2糊料每批不大于100t。5.2.3炭胶泥每批不大于11。5.3检验项目每批产品均应进行电阻率、挥发分、耐压强度、表观密度、真密度、灰分含量、针入度的检验。供需双方在合同中约定的其他性能指标（用膨胀收缩性）也应同时进行检验，5.4取样和制样取样按YS/T62.4的规定进行。制样按YS/T63.1的规定进行。应按附录A的规定制取电阻率测试试样。5.5检验结果的判定电阻率、挥发分、耐压强度、表观密度、真密度、灰分含量、针入度等性能分析结果以及供需双方在合同中约定的其他性能指标中有任何一项结果不合格时，应取双倍数量的试样对不合格项目进行重复试验，若重复试验中有一个试样仍不合格，则判该批产品不合格，6标志、包装、运输、贮存及质量证明书6.1标志、包装、运输和贮存铝电解用阴极制的标志、包装、运输和贮存按GB/T8719的规定进行。6.2质量证明书母批糊料应附质量证明书，其上注明：a)供方名称：b)产品名称和牌号；c)批号：d)净重：)各项性能分析结果及技术监督部门印记：本标准编号：g)出厂日期。7订货单（或合同）内容本标准所列材料的订货单（或合同）应包括下列内容：
