铝电解槽用干式防渗料 YST 456-2014.pdf

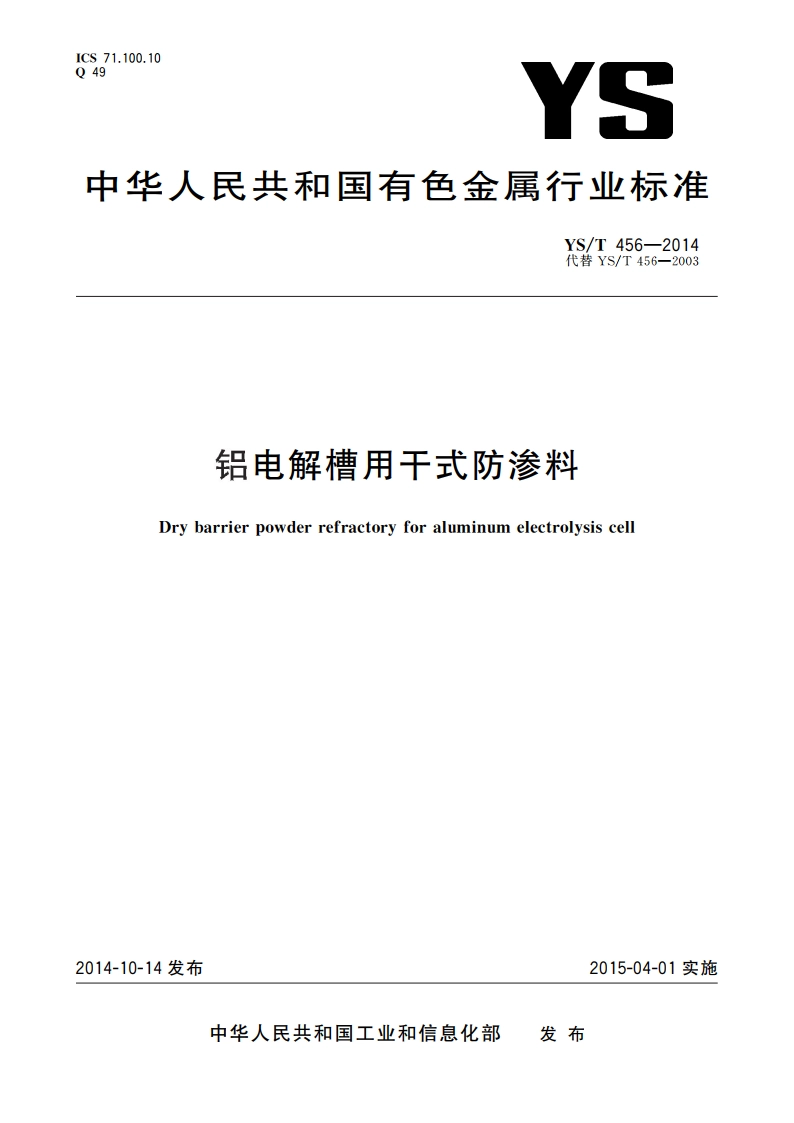

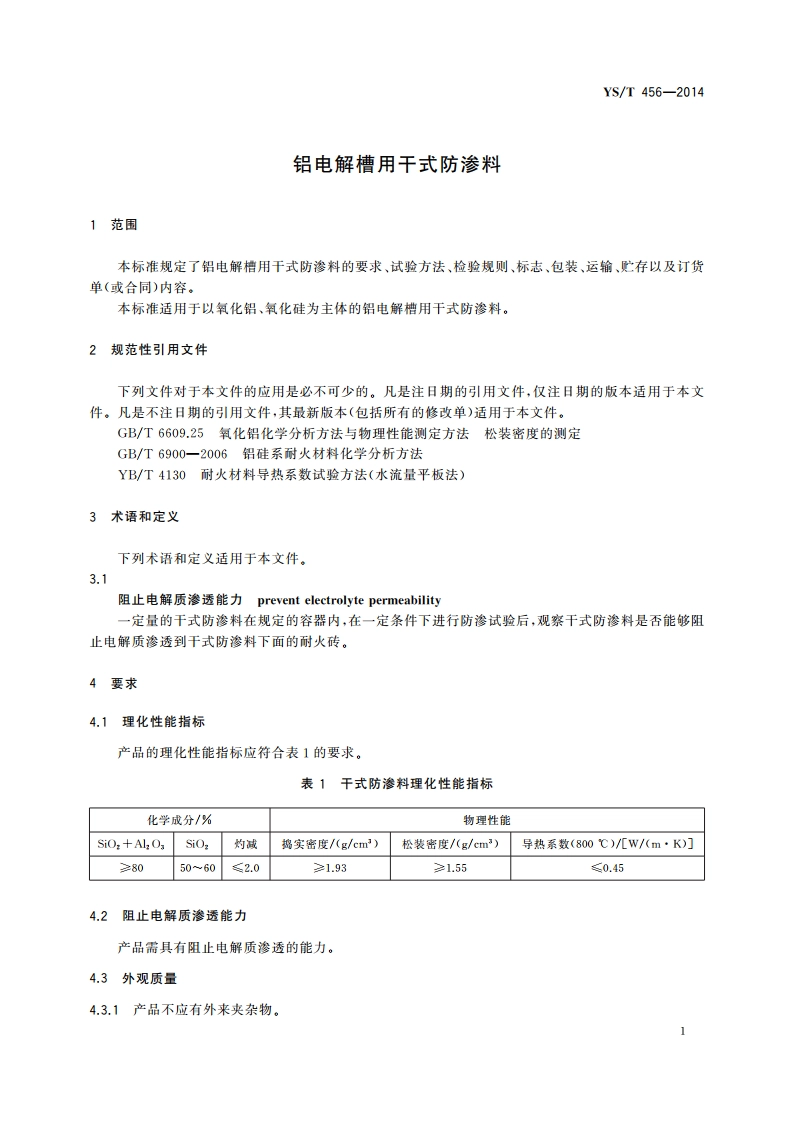

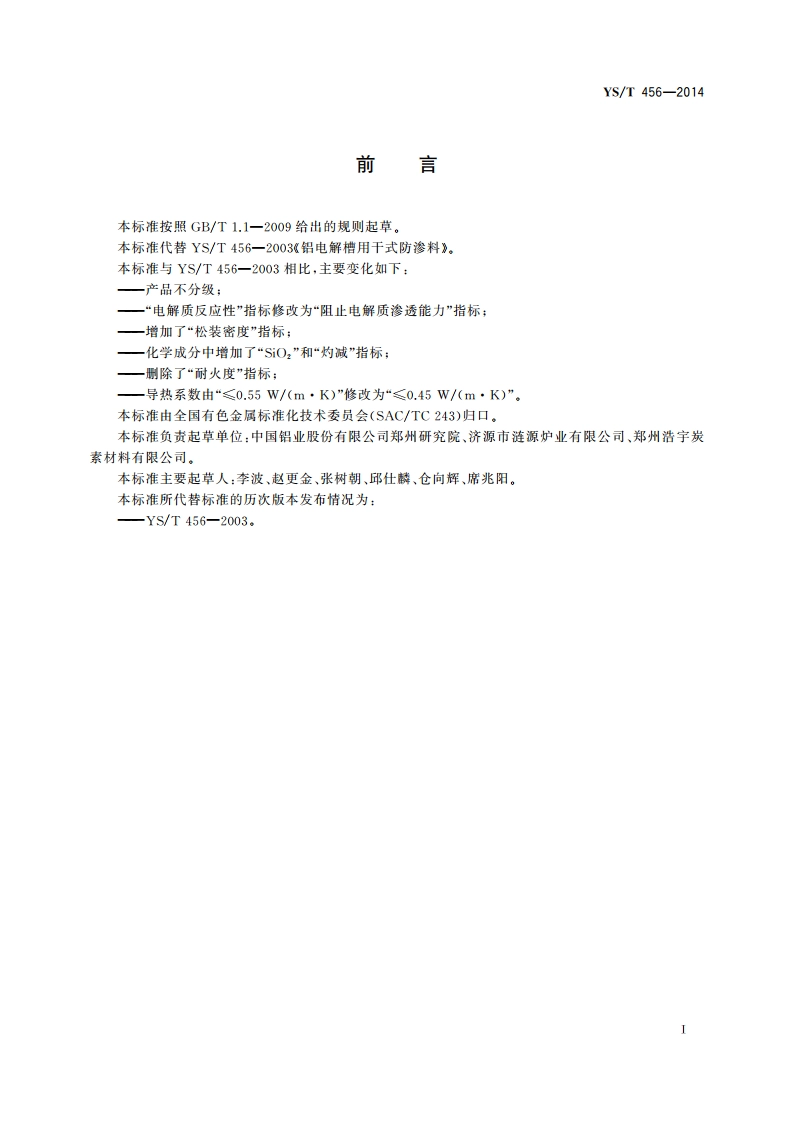

1CS71.100.10049YS中华人民共和国有色金属行业标准YS/T456-2014代替YS/T456-2003铝电解槽用干式防渗料Dry barrier powder refractory for aluminum electrolysis cell2014-10-14发布2015-04-01实施中华人民共和国工业和信息化部发布YS/T456-2014铝电解槽用干式防渗料1范围本标准规定了铝电解槽用干式防渗料的要求、试验方法、检验规则、标志、包装、运输、心存以及订货单（或合同）内容。本标准适用于以氧化铝、氧化硅为主休的铝电解槽用干式防渗料。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T6609.25氧化铝化学分析方法与物理性能测定方法松装密度的测定GB/T6900一2006铝硅系耐火材料化学分析方法YB/T4130耐火材料导热系数试验方法（水流量平板法）3术语和定义下列术语和定义适用于本文件。3.1阻止电解质渗透能力prevent electrolyte permeability一定量的干式防滲料在规定的容器内，在一定条件下进行防滲试验后，观察干式防滲料是否能够阻止电解质渗透到干式防渗料下面的耐火砖。4要求4.1理化性能指标产品的理化性能指标应符合表1的要求。表1干式防渗料理化性能指标化学成分/%物理性能SiO:+Al:OSiO2灼诚捣实密度/(g/cm3)松装密度/(g/cm3)导热系数(800)/W/(mK)8050602.01.931.550.454.2阻止电解质渗透能力产品需具有阻止电解质渗透的能力。4.3外观质量4.3.1产品不应有外来夹杂物。1YS/T456-20144.3.2粒度应不大于5mm,5试验方法5.1SiO2、Al,O,的测定按GB/T6900一2006规定的方法或供需双方规定的方法进行。5.2灼减的测定按GB/T6900一2006规定的方法进行。5.3捣实密度的测定按附录A规定的方法进行。5.4松装密度的测定按GB/T6609.25规定的方法进行。5.5导热系数的测定按YB/T4130规定的方法进行，5.6阻止电解质滲透能力的测定按附录B规定的方法进行。5.7外观质量以目视法检验，粒度的测定按供需双方规定的方法进行。6检验规则6.1检查和验收6.11干式防渗料应由供方技术监督部门进行检验，保证产品质量符合本标准的规定，并填写质量证明书。6.12需方应对收到的产品按本标准的规定进行检验，如检验结果与本标准及合同的规定不符时，应在收到产品之日起15d内，以书面形式向供方提出，由供需双方协商解决。如需仲裁，供需双方在需方共同进行仲裁取样。6.2组批干式防渗料应成批提交验收，每批重量不超过500t,6.3检验项目每批产品出厂前都应进行化学成分、捣实密度、松装密度、外观质量及粒度的检验：阻止电解质渗透能力和导热系数不要求每批产品都检测，但在新产品试制、工艺配方发生重大变化、客户要求及发生可能彩响性能指标的情况下需检测。6.4仲裁取样仲裁取样按照表2规定的方法进行。将所取样品缩分成化学分析及物理性能测试所需要的测试样品。表2仲裁取样方法产品袋数10袋10袋取样数出随机抽取不少于10袋，每袋取样不少于1kg,并混合均匀遂袋取样。总试样量不少于10kg6.5检验结果的判定6.5.1化学成分中任意一项不合格时，判该批产品不合格。6.5.2捣实密度、松装密度不合格时，判该批产品不合格。6.5.3阻止电解质滲透能力、导热系数不合格时，可该批产品中取双倍试样进行复验，若仍不合格，则2
