铝电解槽系列不停电停、开槽装置 YST 737-2010.pdf

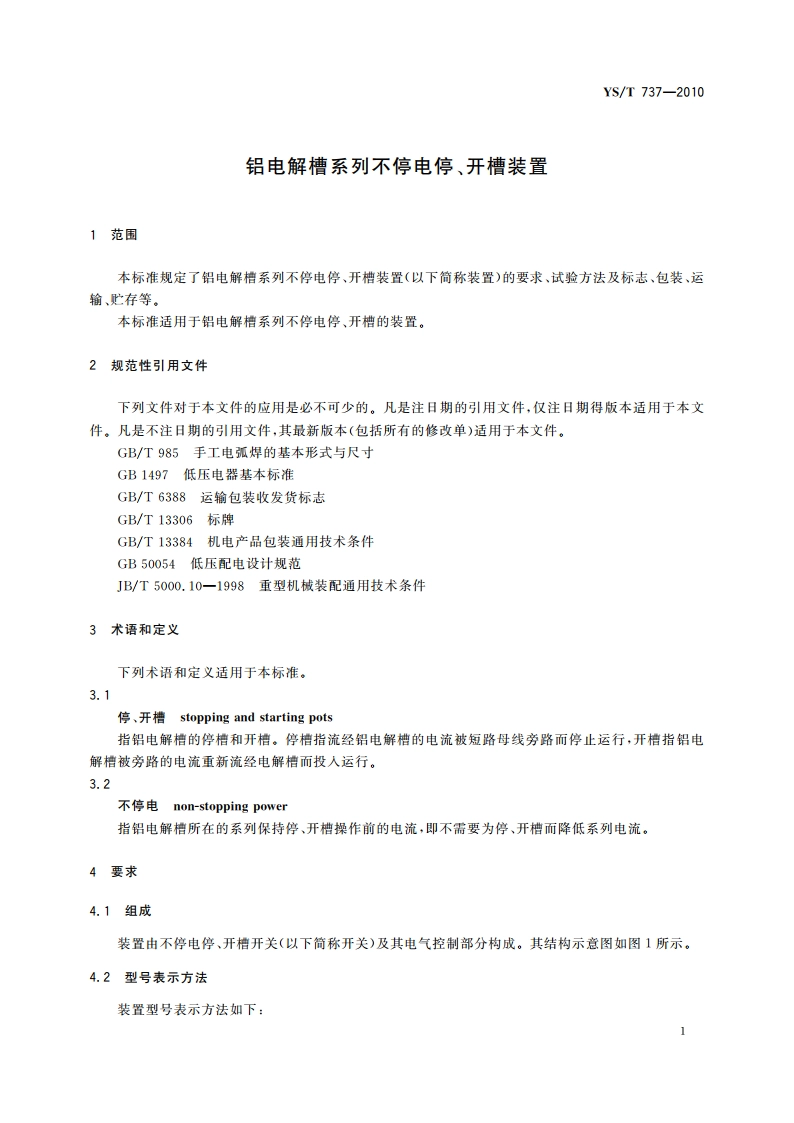

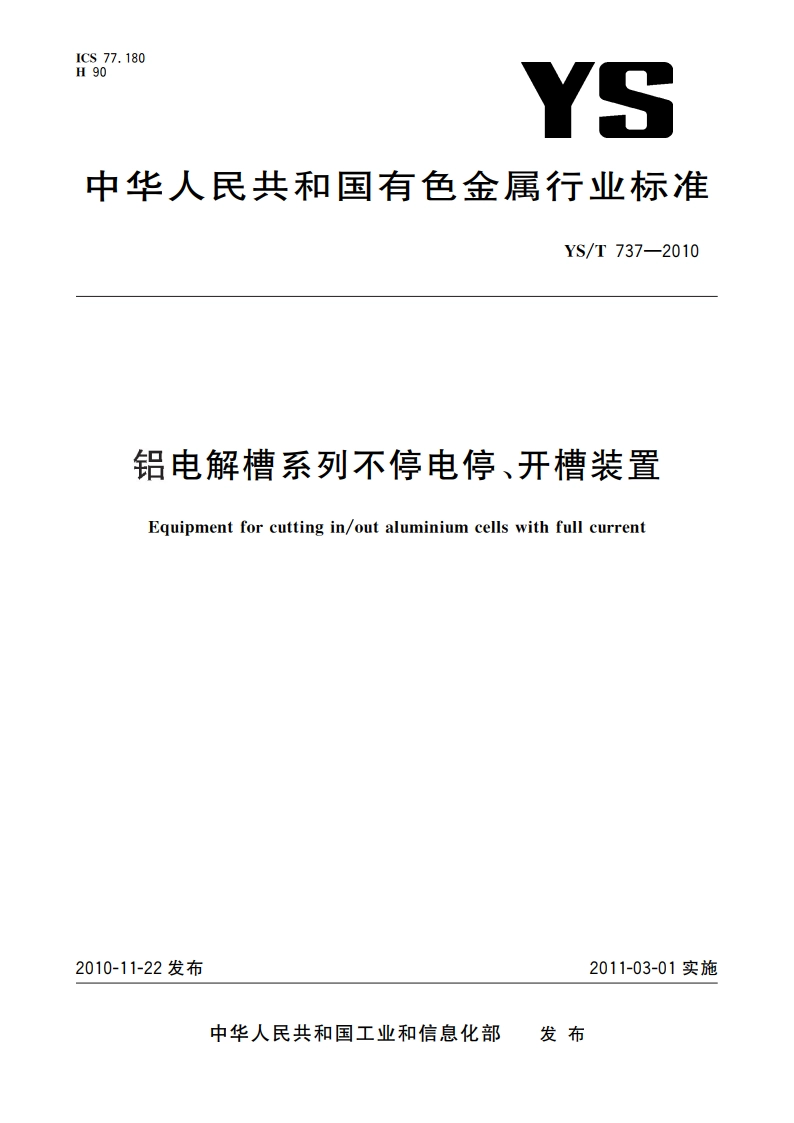

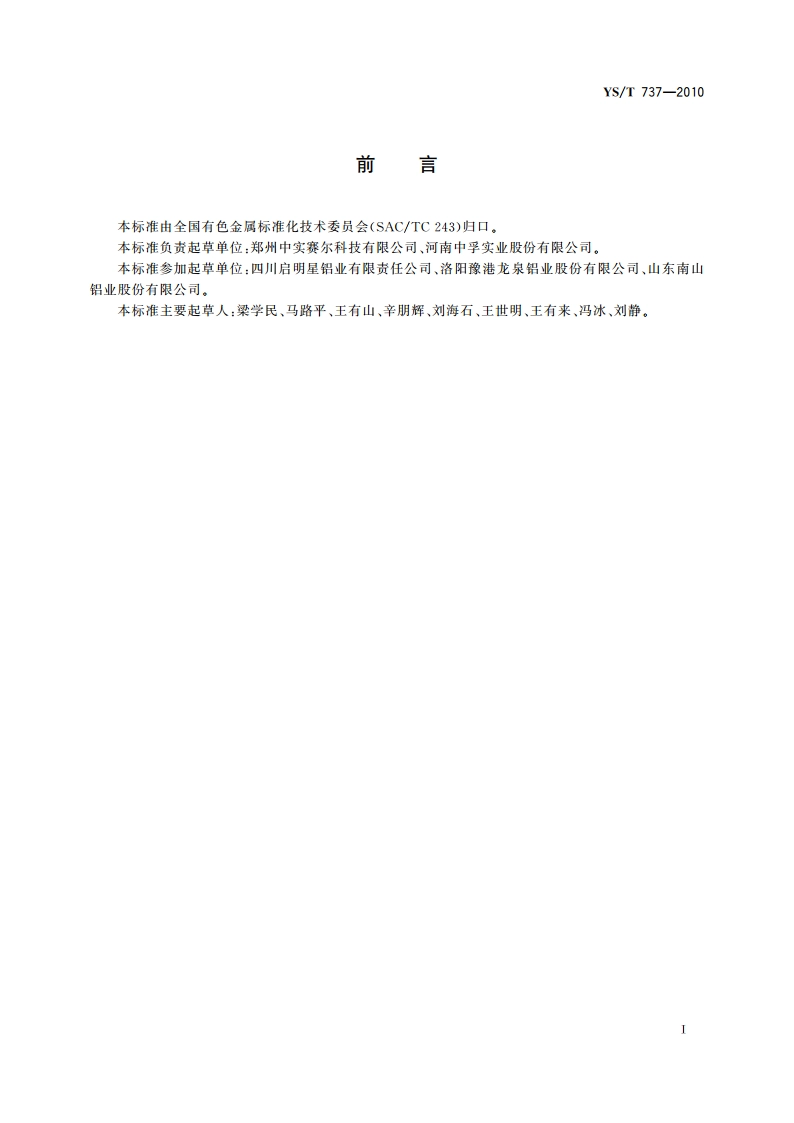

ICS77.180H90YS中华人民共和国有色金属行业标准YS/T737-2010铝电解槽系列不停电停、开槽装置Equipment for cutting in/out aluminium cells with full current2010-11-22发布2011-03-01实施中华人民共和国工业和信息化部发布YS/T737-2010前言本标准由全国有色金属标准化技术委员会(SAC/TC243)归口。本标准负贵起草单位：郑州中实赛尔科技有限公司、河南中孚实业股份有限公司。本标准参加起草单位：四川启明星铝业有限责任公司、洛阳豫港龙泉铝业股份有限公司、山东南山铝业股份有限公司。本标准主要起草人：梁学民、马路平、王有山、辛朋辉、刘海石、王世明、王有来、冯冰、刘静。IYS/T737-2010铝电解槽系列不停电停、开槽装置1范围本标准规定了铝电解槽系列不停电停、开槽装置（以下简称装置）的要求、试险方法及标志、包装、运输、贮存等。本标准适用于铝电解槽系列不停电停、开槽的装置。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期得版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T985手工电弧焊的基本形式与尺寸GB1497低压电器基本标准GB/T6388运输包装收发货标志GB/T13306标牌GB/T13384机电产品包装通用技术条件GB50054低压配电设计规范JB/T5000.10一1998重型机械装配通用技术条件3术语和定义下列术语和定义适用于本标准。3.1停、开槽stopping and starting pots指铝电解槽的停槽和开槽。停槽指流经铝电解槽的电流被短路母线旁路而停止运行，开槽指绍电解槽被劳路的电流重新流经电解槽而投入运行。3.2不停电non-stopping power指铝电解槽所在的系列保持停、开槽操作前的电流，即不需要为停、开槽而降低系列电流。4要求4.1组成装置由不停电停、开槽开关（以下简称开关）及其电气控制部分构成。其结构示意图如图1所示。4.2型号表示方法装置型号表示方法如下：YS/T737-2010装置代号(I:第一代，：第二代)装置额定电流，单位为千安(kA)装置型号(WDD:卧式：LDD:立式)4.3标记示例装置标记示例如下，示例1：卧式，额定电流400kA,第一代绍电解槽系列不停电停（开）槽装置标记为：WDD400-1,示例2：立式，额定电流400kA,第二代绍电解槽系列不停电停（开）槽装置标记为：LDD400-。101101213141一导电排1：6一框架连杆，11一传动拉杆，2一柿触头，7一绝缘传动推杆：12一磁力机构：3一动触头：8弹资，13一软连接，4一框架板：9一传动推杆绝缘：14一导电排2：5一动触头绝缘套：10一传动杆连接板：15一导电排绝缘，图1开关结构示意图4.4装置工作环境条件装置工作环境条件如下：a)环境温度为一1080。b)海拔高度不超过3000m。c)空气的相对湿度不超过85%。d)装置应适应高温、强磁场、多粉尘的环境。)超过上述范围，由供需双方协商。4.5开关基本参数开关基本参数见表1。YS/T737-2010表1项目单位参数本体电阻n10工作电压(DC)v10工作电流(DC)A大于或等于使用电解槽的电流主触头使用寿命次500弧触头使用寿命次100连续导电时间min30通流条件下温升80同步性0.05动创头移动速度（分前）m/s2.00.2动献头移动速度（合削）m/s2.20.2对地绝缘耐压15004.6电气控制部分电气控制部分应安装在封闭的箱体内制成控制柜，控制柜通过导线与外部连接。电气控制部分的主要参数见表2。表2项目单位参数抢人电压(AC)220/380充电电压VDC0400可湖充电时间1065手动放电时间1030合闸电流A20010分闸电流A15010合闸脉冲宽度0.010.3分闸脉冲宽度0.010.2动作精度误差%3放电电阻02005技术要求如下：a)应符合GB50054。b)控制方式：可采用PLC可编程序控制或其他方式控制。)操作控制方式：同时采用机械按键和触摸屏。d)低压电器的选用应符合GB1497。)电源进线应设隔离变压器。)宜选用耐高温电缆，所有电缆应标有明显线号。3
