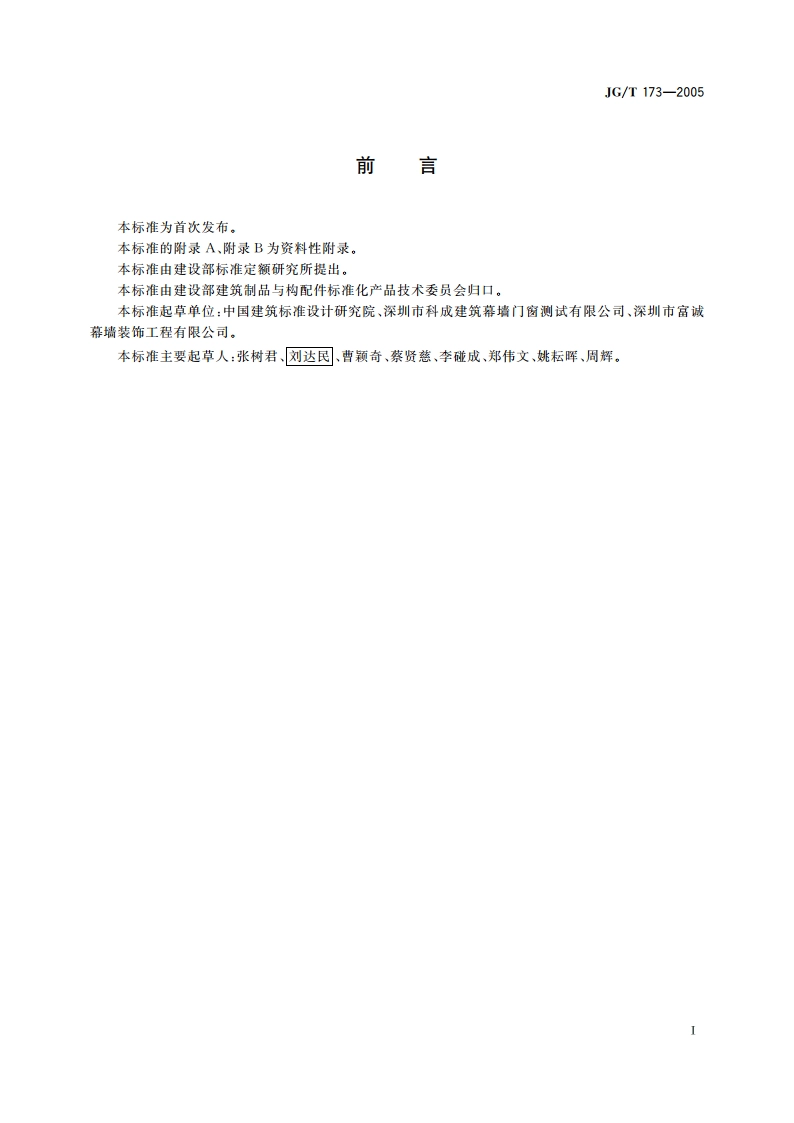

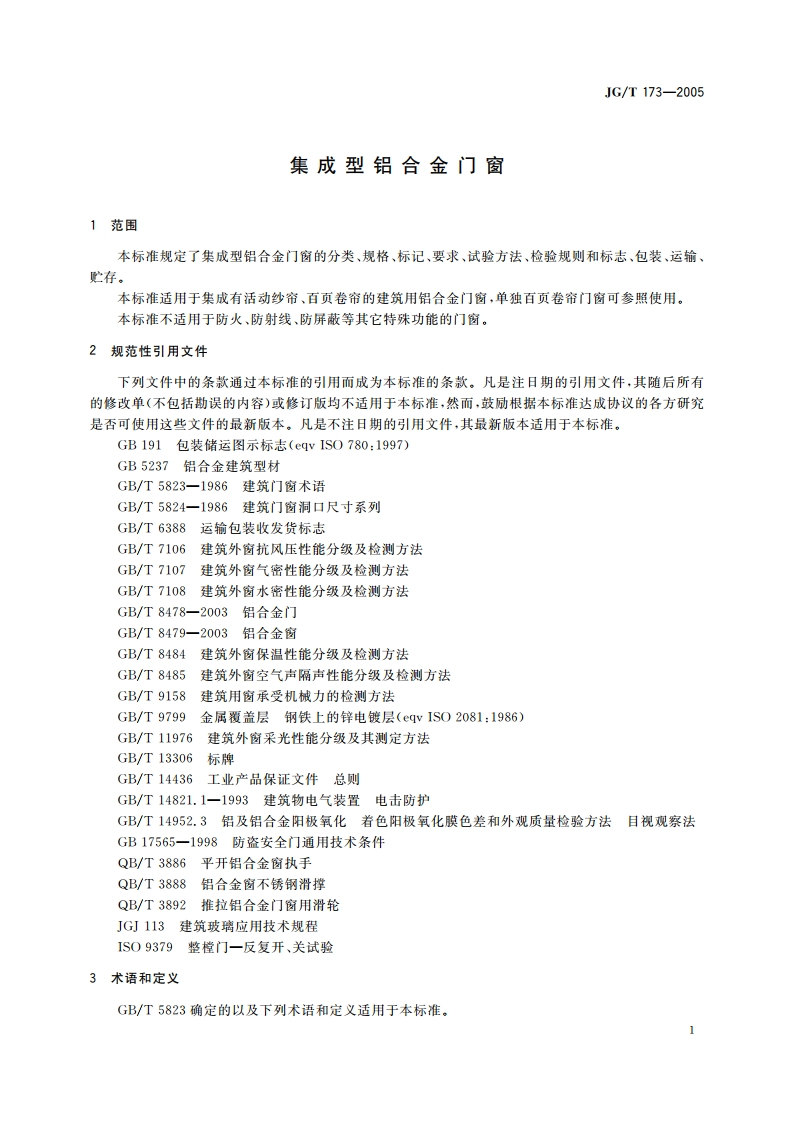

JG/T173-2005前言本标准为首次发布。本标准的附录A、附录B为资料性附录。本标准由建设部标准定额研究所提出。本标准由建设部建筑制品与构配件标准化产品技术委员会归口。本标准起草单位：中国建筑标准设计研究院、深圳市科成建筑幕墙门窗测试有限公司，深圳市富诚幕墙装饰工程有限公司。本标准主要起草人：张树君、刘达民、曹颖奇、蔡贤慈、李碰成、郑伟文、姚耘晖、周辉。JG/T173-2005性能分级按照抗风压、水密、气密、保温、隔声、采光顺序标记，当某项性能无要求时不填写。4.4.2示例示例1推拉铝合金窗，普通卷帘活动纱帘手动操作方式，窗框厚137，洞口尺寸为1215，抗风压性能指标值为2.5kPa,水密性能指标值为300Pa,气密性能指标值为1.5m3/mh,保温性能指标值为3.0W/m2K,隔声性能指标值为35dB,采光性能指标值为0.5。TLC-J-S-SD137-1215-P32.5-P300-h(或qa)1.5-K3.0-R35-Tr0.5示例2平开铝合金门，保温卷帘电动附带手动操作方式，门框厚165，洞口尺寸为1021，抗风压性能指标值为2.0kPa,水密性能指标值为250Pa气密性能指标值为2.5m3/mh,隔声性能指标值为30dB.PLM-J-S-DS165-1021-P32.0-P250-h1(或h)2.5-R304.5构造示意图集成型铝合金门窗的构造示意图见附录B。5材料5.1金屈、玻璃、纱帘、密封材料和五金件、紧固件等应符合有关标准的规定，见附录A。5.2产品受力构件应经计算确定，其中，门未经表面处理型材截面主要受力部位最小实测壁厚不应小于2.0mm,窗未经表面处理型材截面主要受力部位最小实测壁厚不应小于1.4。5.3电机、电器应符合相关标准的规定。5.4铝材表面处理应符合表2的规定。表2铝材表面处理品种阳极氧化，着色电泳涂漆粉末喷涂氟碳漆喷涂厚度AA15B级40m120m30m注：有特殊要求的按GB5237.2GB5237.5选择5.5采用黑色金属材料的附件，除不锈钢外应进行防腐处理，按GB/T9799的规定进行镀锌处理，镀层厚度应大于12m。5.6玻璃应根据功能要求选取适当品种、颜色。地弹簧门、全玻璃门和有特殊要求的门应采用安全玻璃。玻璃的承载能力应经计算确定，计算方法按JG113的规定。6要求6.1外观质量6.1.1产品表面不应有铝屑、毛刺、污渍：连接处不应有外溢的胶粘剂：表面平整，没有明显的凹凸、划伤、擦伤、碰伤等缺陷：色泽均匀，无明显色差。6.1.2活动纱帘闭合后表面应平整无皱褶。6.2尺寸偏差尺寸允许偷差应符合表3的规定。
