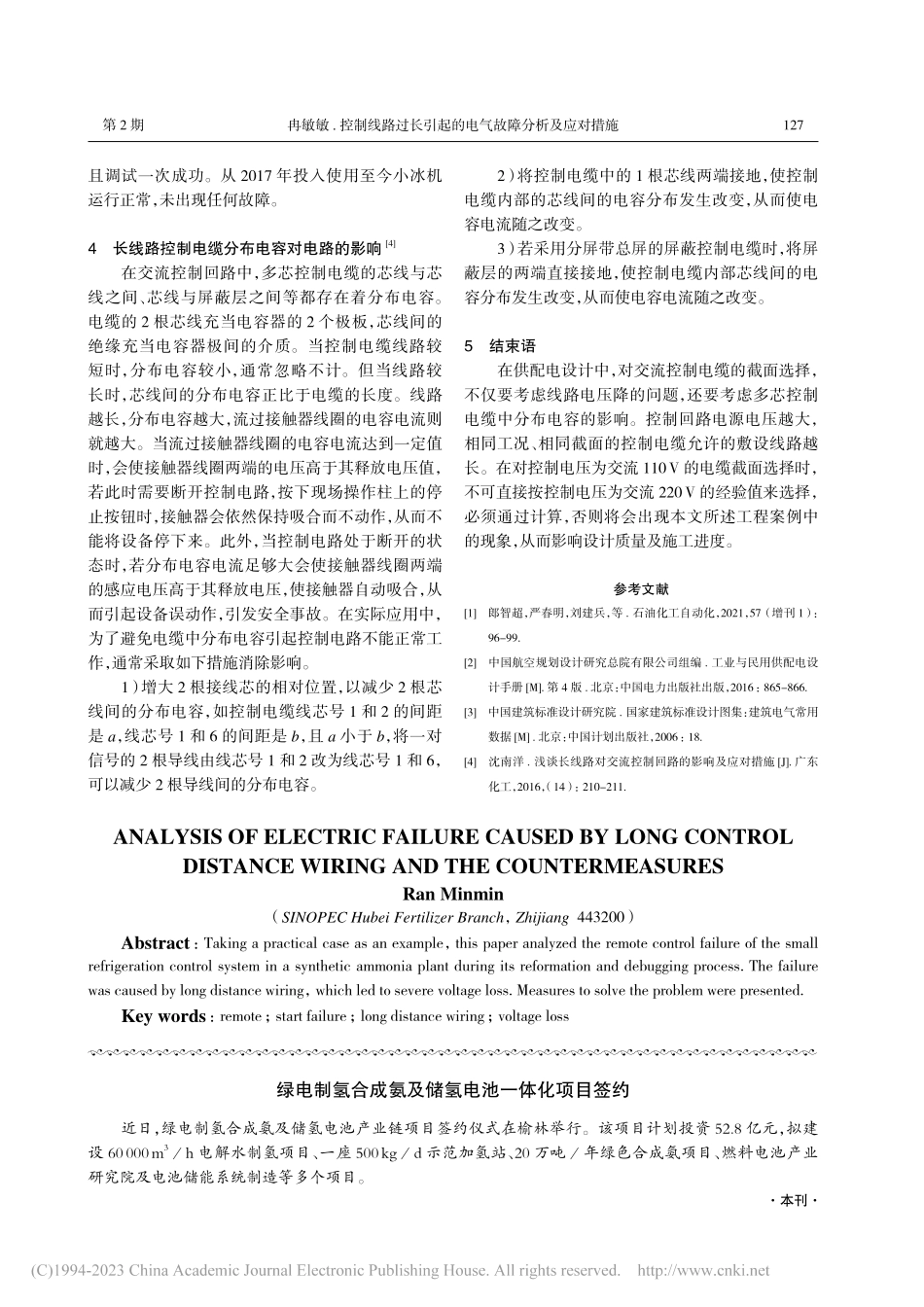

127第 2 期冉敏敏.控制线路过长引起的电气故障分析及应对措施且调试一次成功。从 2017 年投入使用至今小冰机运行正常，未出现任何故障。4长线路控制电缆分布电容对电路的影响4在交流控制回路中，多芯控制电缆的芯线与芯线之间、芯线与屏蔽层之间等都存在着分布电容。电缆的 2 根芯线充当电容器的 2 个极板，芯线间的绝缘充当电容器极间的介质。当控制电缆线路较短时，分布电容较小，通常忽略不计。但当线路较长时，芯线间的分布电容正比于电缆的长度。线路越长，分布电容越大，流过接触器线圈的电容电流则就越大。当流过接触器线圈的电容电流达到一定值时，会使接触器线圈两端的电压高于其释放电压值，若此时需要断开控制电路，按下现场操作柱上的停止按钮时，接触器会依然保持吸合而不动作，从而不能将设备停下来。此外，当控制电路处于断开的状态时，若分布电容电流足够大会使接触器线圈两端的感应电压高于其释放电压，使接触器自动吸合，从而引起设备误动作，引发安全事故。在实际应用中，为了避免电缆中分布电容引起控制电路不能正常工作，通常采取如下措施消除影响。1）增大 2 根接线芯的相对位置，以减少 2 根芯线间的分布电容，如控制电缆线芯号 1 和 2 的间距是 a，线芯号 1 和 6 的间距是 b，且 a 小于 b，将一对信号的 2 根导线由线芯号 1 和 2 改为线芯号 1 和 6，可以减少 2 根导线间的分布电容。2）将控制电缆中的 1 根芯线两端接地，使控制电缆内部的芯线间的电容分布发生改变，从而使电容电流随之改变。3）若采用分屏带总屏的屏蔽控制电缆时，将屏蔽层的两端直接接地，使控制电缆内部芯线间的电容分布发生改变，从而使电容电流随之改变。5结束语在供配电设计中，对交流控制电缆的截面选择，不仅要考虑线路电压降的问题，还要考虑多芯控制电缆中分布电容的影响。控制回路电源电压越大，相同工况、相同截面的控制电缆允许的敷设线路越长。在对控制电压为交流 110 V 的电缆截面选择时，不可直接按控制电压为交流 220 V 的经验值来选择，必须通过计算，否则将会出现本文所述工程案例中的现象，从而影响设计质量及施工进度。参考文献1郎智超，严春明，刘建兵，等.石油化工自动化，2021，57（增刊 1）：96-99.2中国航空规划设计研究总院有限公司组编.工业与民用供配电设计手册 M.第 4 版.北京：中国电力出版社出版，2016：865-866.3中国建筑标准设计研究院.国家建筑标准设计图集：建筑电气常用数据 M.北京：中国计划出版社，2006：18.4沈南洋.浅谈长线路对交流控制回路的影响及应对措施 J.广东化工，2016，（14）：210-211.ANALYSIS OF ELECTRIC FAILURE CAUSED BY LONG CONTROLDISTANCE WIRING AND THE COUNTERMEASURESRan Minmin（SINOPEC Hubei Fertilizer Branch，Zhijiang 443200）Abstract：Taking a practical case as an example，this paper analyzed the remote control failure of the small refrigeration control system in a synthetic ammonia plant during its reformation and debugging process.The failure was caused by long distance wiring，which led to severe voltage loss.Measures to solve the problem were presented.Key words：remote；start failure；long distance wiring；voltage loss 绿电制氢合成氨及储氢电池一体化项目签约近日，绿电制氢合成氨及储氢电池产业链项目签约仪式在榆林举行。该项目计划投资 52.8 亿元，拟建设 60 000 m3 h 电解水制氢项目、一座 500 kg d 示范加氢站、20 万吨 年绿色合成氨项目、燃料电池产业研究院及电池储能系统制造等多个项目。本刊
