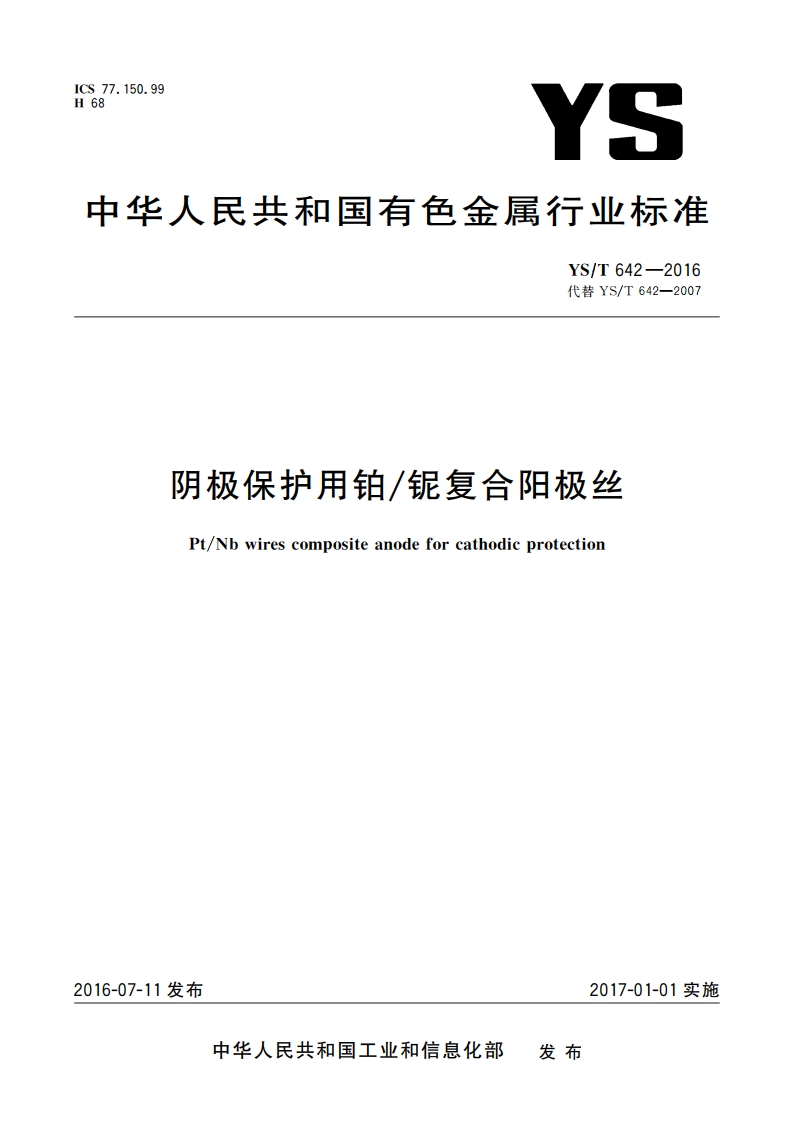

阴极保护用铂铌复合阳极丝 YST 642-2016.pdf

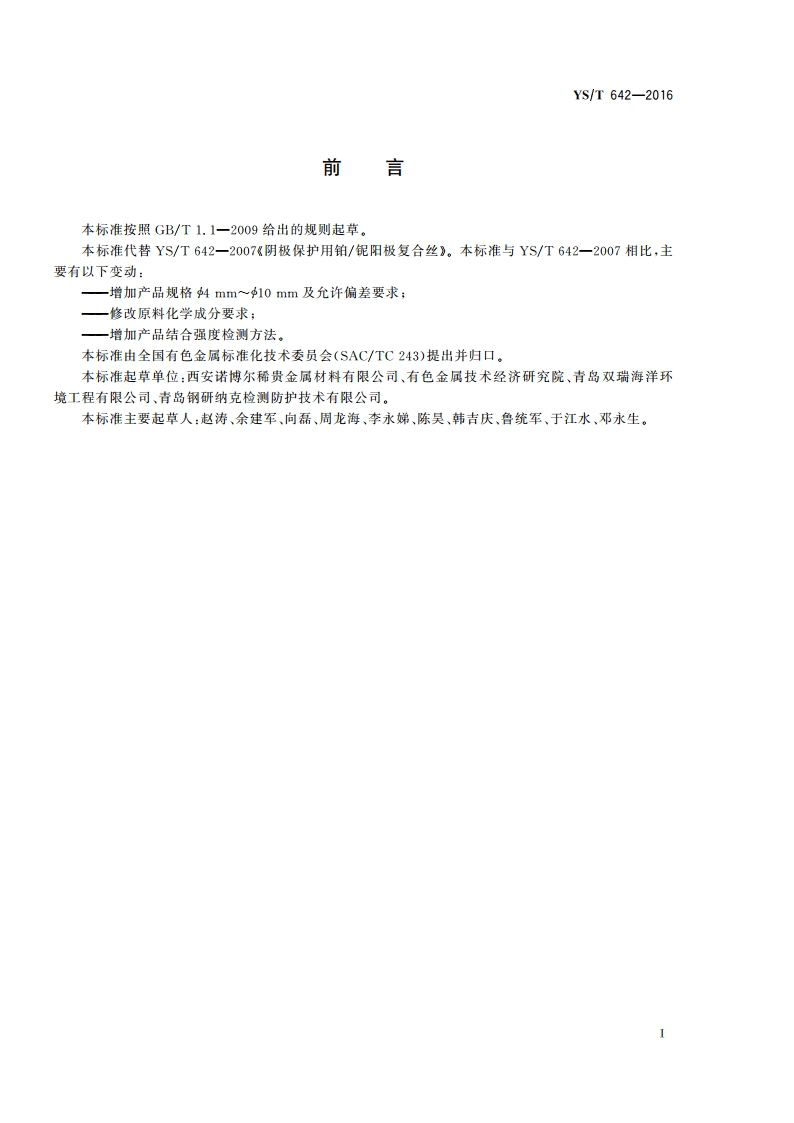

YS/T642-2016前言本标准按照GB/T1.1一2009给出的规则起草。本标准代替YS/T642一2007阴极保护用铂/铌阳极复合丝。本标准与YS/T642一2007相比，主要有以下变动：一增加产品规格4mm10mm及允许偏差要求；一修改原料化学成分要求；一增加产品结合强度检测方法。本标准由全国有色金属标准化技术委员会(SAC/TC243)提出并归口。本标准起草单位：西安诺博尔稀贵金属材料有限公司、有色金属技术经济研究院、青岛双瑞海洋环境工程有限公司、青岛钢研纳克检测防护技术有限公司。本标准主要起草人：赵涛、余建军、向磊、周龙海、李永娣、陈吴、韩吉庆、鲁统军、于江水、邓永生。YS/T642-2016于GB/T14842中Nb1的规定.表1产品的牌号、状态、尺寸及允许偏差尺寸规格及允许偏差铂复合层平均牌号状态直径/mm直径允许偏差/mm单根长度/mm厚度/m3.04.00.22000154.06.00.3100020Pt/Nb退火(M)6.08.00.4800308.0100.550040注：根据用户需要经双方协商可供其他规格，状态的复合阳极丝，3.4结合强度3.4.1铂复合层与铌基休应结合牢固，铂层无脱落、分层。3.4.2产品经缠绕或弯曲检测后，铂层不得发生起皮、开裂、脱落。3.5外观质量3.5.1产品表面应清洁，光滑，不应有机械夹杂物等缺陷。允诈有轻微的、局部的发暗、漏点和不超过直径允许偏差的局部划伤、斑点。3.5.2铂复合层应致密、连续，不应有裂纹、扭折等缺陷。3.5.3长度1000mm内漏点不应多于3处，漏点最大长度不应超过阳极丝直径的1/4。4试验方法4.1尺寸测量方法产品的外形尺寸按照GB/T15077的规定进行。4.2铂复合层厚度测量方法产品的铂复合层厚度测量按照GB/T6462的规定进行。4.3结合强度检测方法4.3.1直径不大于4mm的产品，按同一方向、等间距、匀速缠绕于直径为15mm的圆形硬质芯轴上，缠绕不小于2圈，用目视检查。4.3.2直径大于4mm的产品，结合强度检测方法参照GB/T238的规定进行，弯曲次数1次，用目视检查。或由供需双方协商的方法进行。4.4外观检测方法外观采用目视检查，若表面发现漏点、斑点等异常现象则在10倍放大镜下进行观察检验。2
