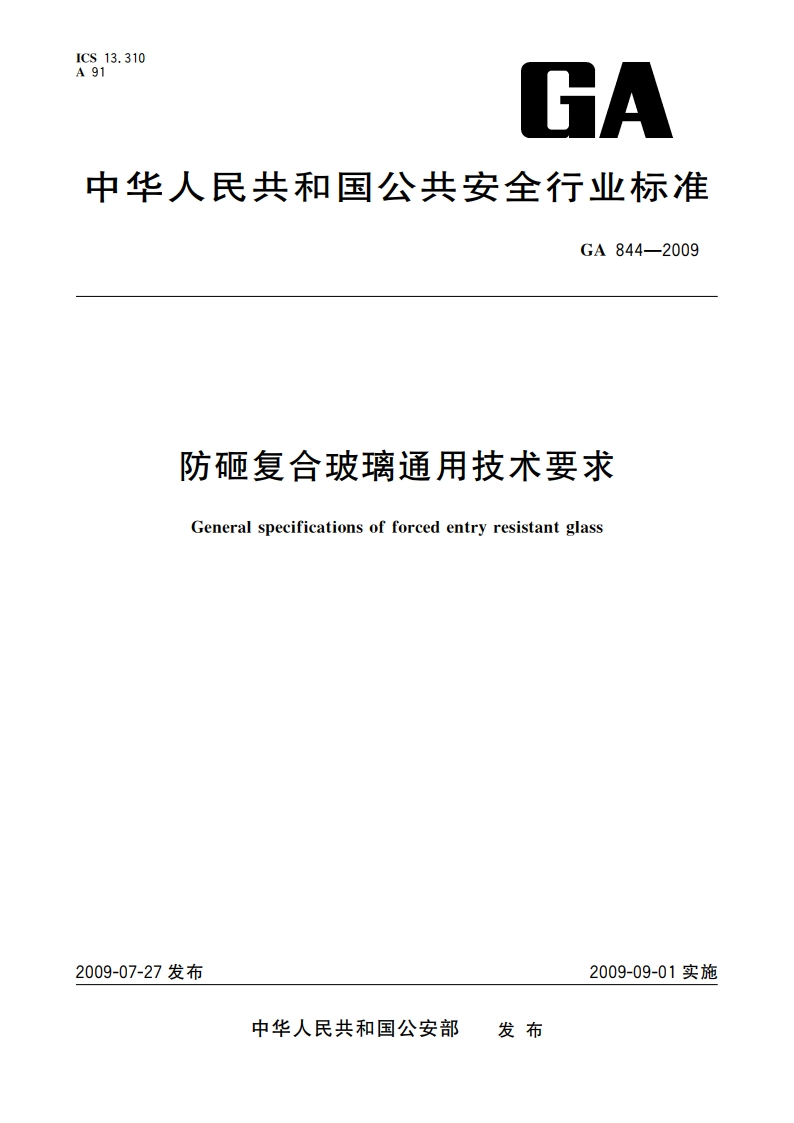

防砸复合玻璃通用技术要求 GA 844-2009.pdf

GA844-20096,3试验记录拍摄试验前、试验后的试验样品的状态，记录相关试验数据。6.4试验人员要求由两名试验人员组成试验小组，试验组长应由具有防破坏专业技能的技术人员担任，试验人员应由具有良好的身体素质、熟练的操作技能、了解防砸复合玻璃技术特性的人员担任。6.5冲击工具安装在冲击试验机上的冲击工具应符合图1的要求，工具下半部表面硬度应在40HRC45HRC范围内。单位为毫米40012图1冲击工具截面示意图6.6消防平斧消防平斧柄长810mm,平斧的质量为1.80kg。7试验方法7.1外观检验用目视方法检验防砸复合玻璃外观情况，应符合5,1的要求。7.2尺寸检验使用3m钢卷尺，精度为0.02mm的游标卡尺测量产品外型尺寸，应符合产品设计图纸和5.2的要求。7.3透光度试验受试样品表面擦洗干净后，在透光率雾度测试仪上进行透光度试验。应符合5.3的要求。7.4防砸能力试验7.4.1A级，B级、C级玻璃防砸试验试验机上安装冲击工具，以玻璃上表面为基准，计算产生规定的冲击能量时，工具冲击端与玻璃表面之间的距离。玻璃试验框架应水平放置，不需要与地面固定，以便可以整体移动玻璃试验框架来改变落点位置，应保证落点位置在中60mm内。正式试验以前，应进行预试验，观察落点偏移量，以保证试验精度。冲击应连续进行，冲击次数应符合表3相应规定。同样试验应进行2次，试验结果应符合5.4中表3的要求，3
