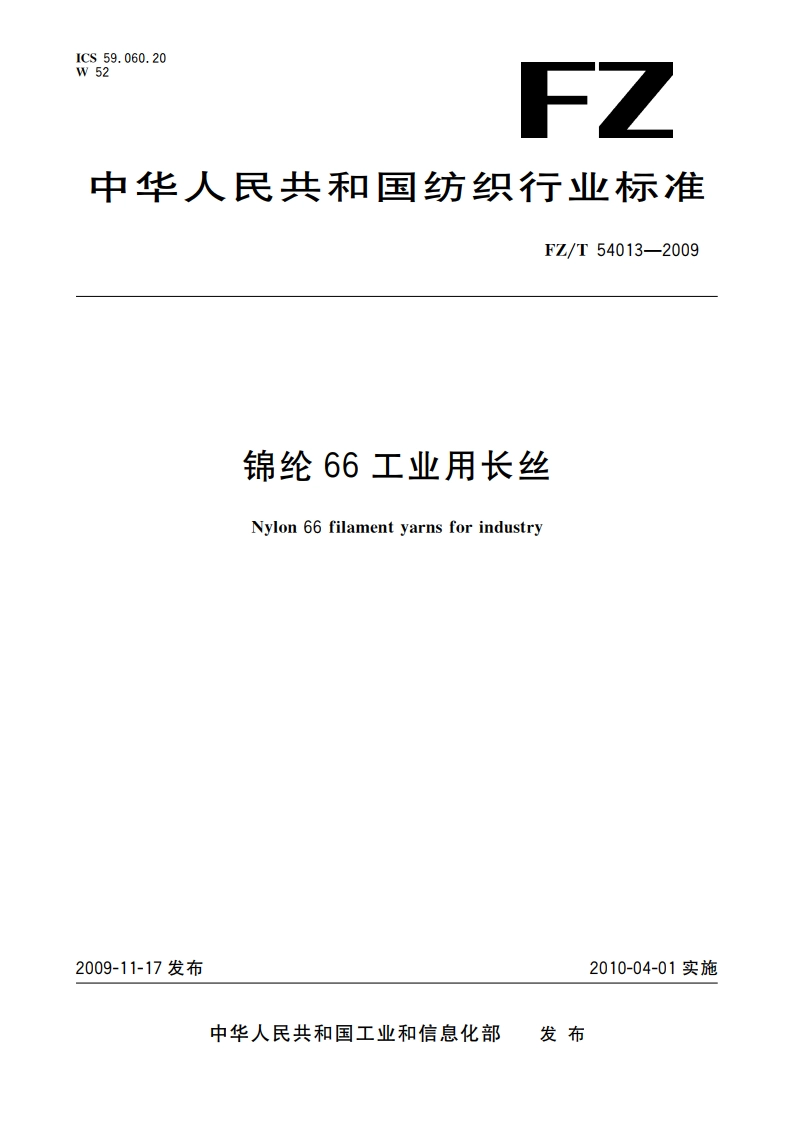

锦纶66工业用长丝 FZT 54013-2009.pdf

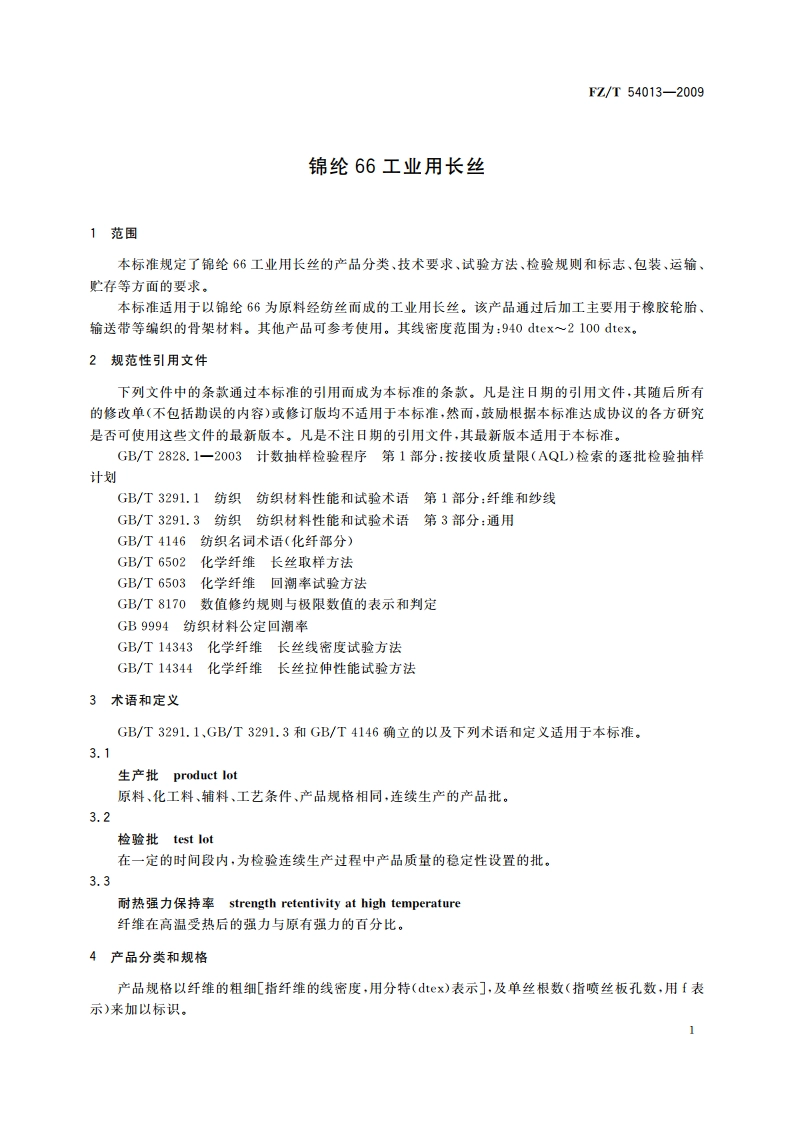

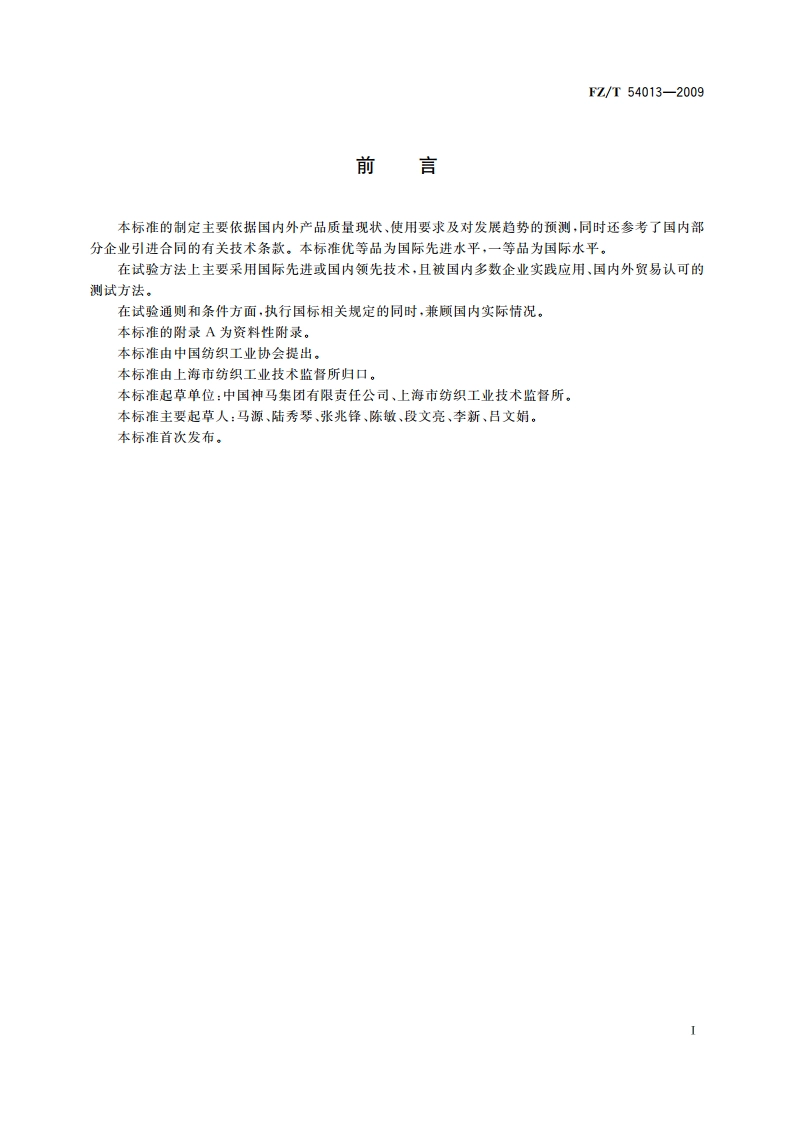

F7/T54013-2009示例：规格为1400dcx/208纤维的单丝为208根纤雏的线密度为1400分特5要求5.1产品分等本标准将锦纶66工业用长丝产品等级分为优等品、一等品和合格品。5.2性能项目和指标值性能项目和指标值见表1。表1锦纶66工业用长丝性能项目和指标值序940 dtex1 400 dtex1 880 dtex2 100 dtex项目号优等一等合格优等一等合格优等一等合格优等一等合格1线密度偏差率/%2.02.53.02.02.53.02.02.53.02.02.53.02断裂强力/N78.075.270.5117.2112.0105.0156.4150.4141.0176.5168.0157.53断裂强度/(cN/dex)8.308.007.508.308.007.508.308.007.508.308.007.504.7cN/dtex的定负荷伸412.01.5长率/%5断裂仲长率/%19.03.06线密度变异系数/%2.02.53.02.02.53.02.02.53.02.02.53.0断裂仲长率变异系数/%5.05.56.05.05.56.05.05.56.05.05.56.08断裂强度变异系数/%5.05.56.05.05.56.05.05.56.05.05.56.0干热收缩常(177C6.2土1.52 min)/%耐热强力保持率(180C10904h)/%2注：线密度偏差率以名义线密度为计算依据，该值应需方的要求可作适当调整，5.3外观项目和指标值由供需双方协商或按附录A表A.1规定。5.4质量差异锦纶66工业用长丝卷装件公定质量和卷装件平均净质量的相对偏差在4.5%以内。6试验方法6.1通则6.1,1调湿和试验用标准大气调湿和试验用标准大气条件为温度(20士2)，相对湿度(65土3)%。6.1.2试样制备按7.4规定抽取试样，在采样前从每个丝筒卷装上退绕并丢弃数层外层丝，若供需双方有争议，外层丝丢弃6mm厚度，不要抽取外观破损的丝。在6.1.1规定的标准大气条件下调湿平衡(24士2)h。6.2线密度试验6.2.1试验方法按GB/T14343中的较丝法规定。2
