铸锭用绝热板 YBT 058-1994.pdf

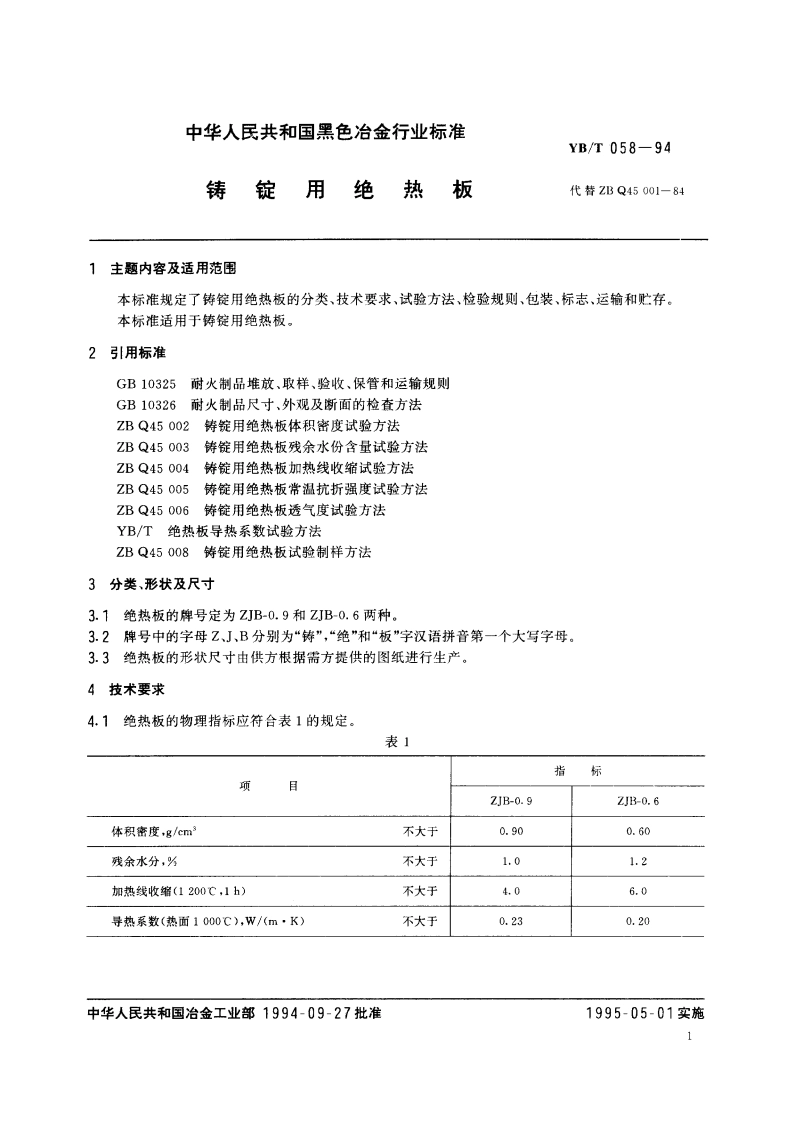

中华人民共和国黑色冶金行业标准YB/T058-94铸锭用绝热板代替ZBQ45001-841主题内容及适用范围本标准规定了铸锭用绝热板的分类、技术要求、试验方法、检验规则、包装、标志、运输和贮存。本标准适用于铸锭用绝热板。2引用标准GB10325耐火制品堆放、取样、验收、保管和运输规则GB10326耐火制品尺寸、外观及断面的检查方法ZBQ45002铸锭用绝热板体积密度试验方法ZBQ45003铸锭用绝热板残余水份含量试验方法ZBQ45004铸锭用绝热板加热线收缩试验方法ZBQ45005铸锭用绝热板常温抗折强度试验方法ZBQ45006铸锭用绝热板透气度试验方法YB/T绝热板导热系数试验方法ZBQ45008铸锭用绝热板试验制样方法3分类、形状及尺寸3.1绝热板的牌号定为ZJB-0.9和ZB-0.6两种。3.2牌号中的字母Z、J、B分别为“铸”，“绝”和“板”字汉语拼音第一个大写字母。3.3绝热板的形状尺寸由供方根据需方提供的图纸进行生产。4技术要求4,1绝热板的物理指标应符合表1的规定。表1指标项目ZJB-0.9ZJB-0.6体积管度，g/cm3不大于0.900.60残余水分，为不大于1.01.2加热线收缩(1200，1h)不大于4.06.0导热系数（热面1000C),W/(mK)不大于0.230.20中华人民共和国治金工业部1994-09-27批准1995-05-01实施YB/T058-94续表1指标项目ZJB-0.9ZIB-0.6常温抗拉强度，MPa不小于1.51.3透气度提供实测数据4.2角楔只检验常温抗拉强度，其值应不小于1.8MPa。4.3绝热板的尺寸及外形允许偏差应符合表2的规定。表2mm项目指标3003301-600士4尺寸尺寸允许偏差6011000510006厚度士2500扭曲长度5011000不大于41000深度10500不超过2处长度20长度深度20缺梭缺角500不大于不超过2处长度30深度斜边3长度裂纹工作面接触钢水的部分不准有4.4楔的尺寸和外形在符合安装技术要求的条件下，不受表2的限制。4.5形状特殊的绝热板，其技术要求由供需双方协议确定。5试验方法5.1体积密度的检验按ZBQ45002规定进行。5.2残余水份含量的检验按ZBQ45003规定进行。5.3加热线收缩的检脸按ZBQ45004规定进行.5.4抗折强度的检验按ZBQ45005规定进行。5.5透气度的检险按ZBQ45006规定进行。
