麻棉混纺产品定量分析方法显微投影法 FZT 30003-2000.pdf

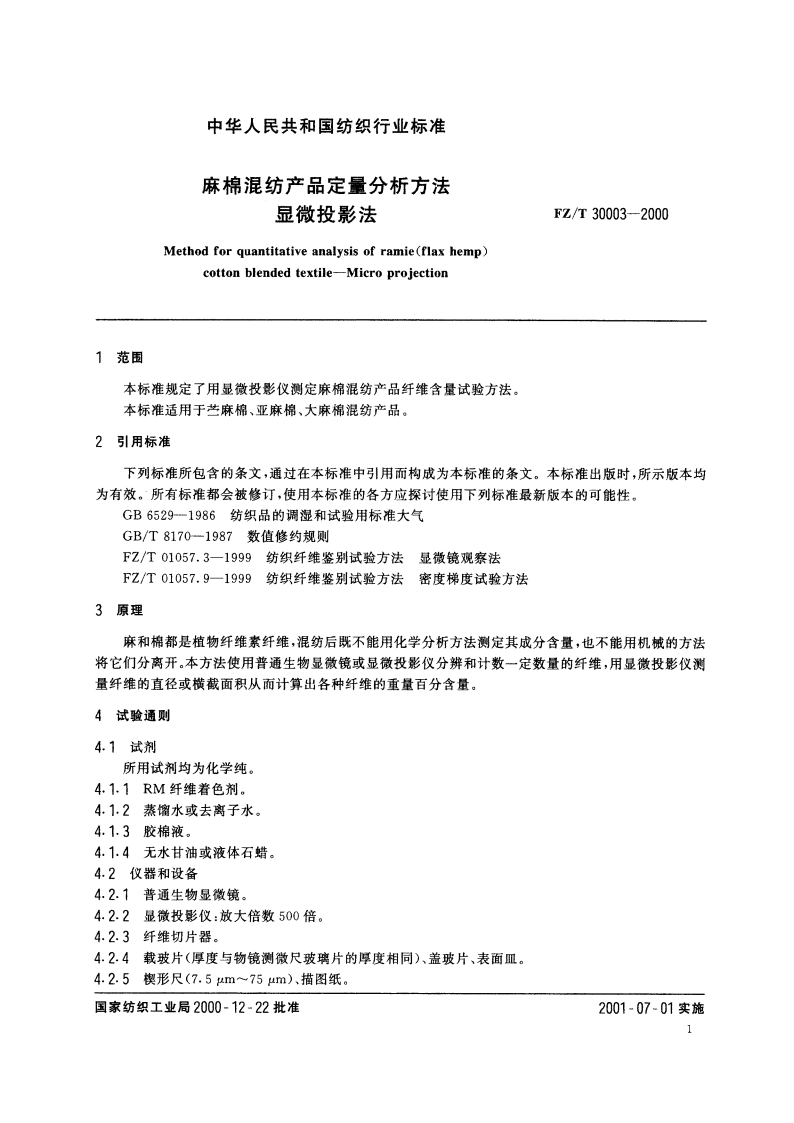

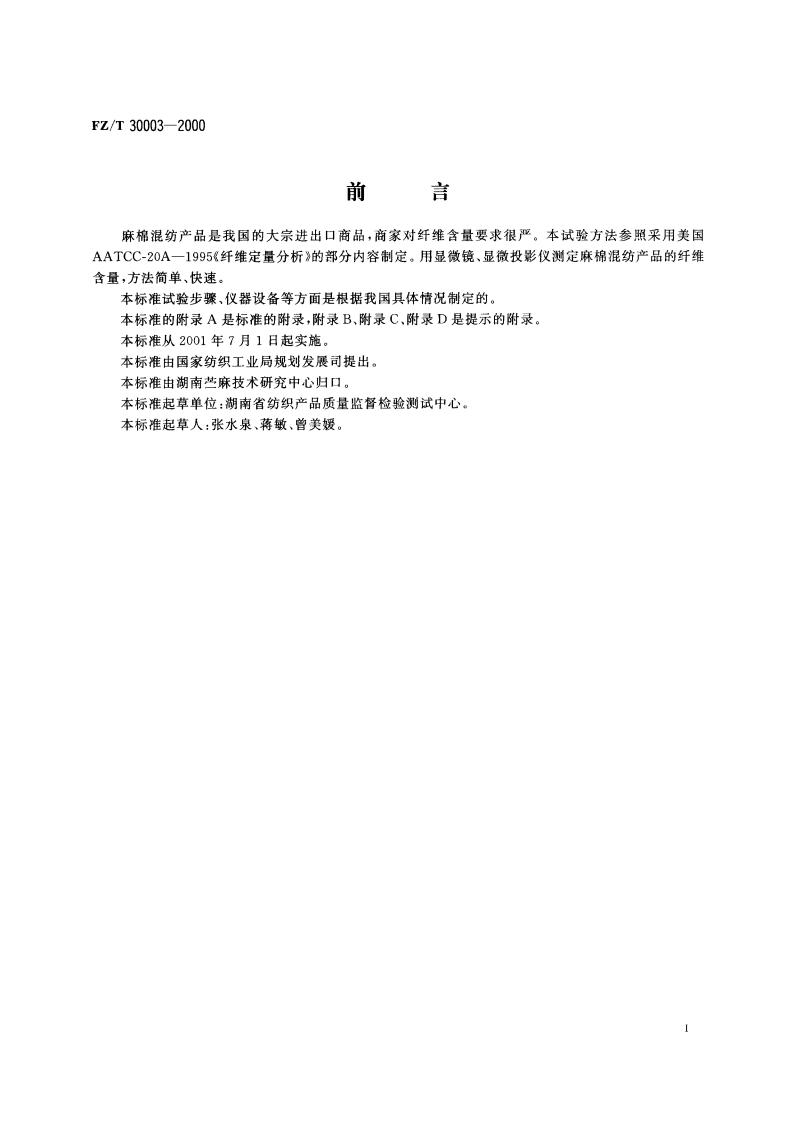

w 30FZ中华人民共和国纺织行业标准FZ/T30003-2000麻棉混纺产品定量分析方法显微投影法Method for quantitative analysis of ramie(flax hemp)cotton blended textile-Micro projection2000-12-22发布2001-07-01实施国家纺织工业局发布FZ/T30003-20004.2.6烘箱：能保持温度为1053。4.3试样准备4.3.1试样定性分析及取样4.3.1.1试样定性分析按FZ/T01057.3执行。4.3.1.2取样散纤维：从不同的地方随机抽取2g左右的纤维，充分混合均匀成一束10cm长的纤维条，使纤维尽量伸直平行。纱线：从不同的管纱、筒纱或绞纱上随机取15cm长一段的纱样，合并为一束。织物：取一块10cm10cm的织物，拆成纱线（上有浆的试样先要进行退浆处理，处理后再拆成纱线)，随机取出10cm长一段30段，合并为一束。机织物当经纱和纬纱的纤维含量不同时，拆出的经纬纱要分别烘干再称重，然后分别测量经纬纱的纤维含量。4.3.2试样着色4.3.2.1试样着色液的配制将2.5gRM纤维着色剂放入玻璃容器内，倒人20mL酒精，用玻璃棒充分搅匀，再倒入180mL煮沸的蒸馏水搅匀。4.3.2.2染色将准备好的试样用着色液按1：50浴比进行沸染1min,取出用水冲洗至无浮色，烘干后按GB6529进行平衡，如果是色纱则不要染色，直接进行平衡。4.4试验步骤4.4.1载玻片的制备4.4.1.1纤维纵向载玻片的制备将上述染色后的试样用纤维切片器均匀切取0.2mm0.36mm长的纤维束，移至表面皿中，加入一定数量的无水甘油，充分混合成稠密的悬浮液，使用宽嘴吸管吸取少量的混合均匀的悬浮液放入载玻片上，将其均匀展开，盖上盖玻片固定样品，注意不能让纤维进入盖玻片外面，以免流失纤维，否则需重新制备载玻片。4.4.1.2横截面载玻片的制备将4.3.2.2染色后的试样放入纤维切片器中，涂上胶棉液均匀切取成20m30m厚度的纤维横截面薄片，将此纤维横截面薄片移至滴有甘油的载玻片上，盖上盖玻片，供测量纤维横截面用。4.4.2纤维根数的测定采用普通生物显微镜或显微投影仪观察纤维。按照4.4.1.1准备好的载玻片放在一个配有十字线目镜，放大倍数在200倍至250倍的普通生物显微镜或放大500倍的显微投影仪载物台上，通过目镜观察进入视野的各类纤维，根据纤维的形态结构特征（见附录C)鉴别其类型。从靠近视野的最上角或最下角开始计数。当载玻片沿水平方向缓缓移动越过视野时，识别和计数通过目镜十字线中心的所有纤维。在越过视野每一个行程以后，将载玻片垂直移动1mm2mm后再沿水平方向缓缓移动越过视野，识别和计数纤维，重复这种操作程序，直至全部载玻片看完，其计数总数应在1000根以上。如果载玻片上中途测完根数超过1000根时不能中断，必须将载玻片全范围内计数完毕；如果载玻片全范围内不足1000根时，则需另制载玻片，使累计纤维总数达到1000根以上，每批试样计数两组1000根以上纤维，分别计算两组纤维中每种纤维的折算根数，两次试验每种纤维的折算根数之差不大于10根。4.4.3纤维直径的测定校准显微投影仪，使它在达到投影平面上能放大到500倍，然后放4.4.1.1所准备好的载玻片在载物台上，使测量的纤维都在投影圆圈内。调整投影仪的微调使纤维图像的边象一条细线投影到模形尺上，测量纤维长度中部的投影宽度作为直径。但是不要测那些测量点在两根纤维交叉处的纤维和那些短2
