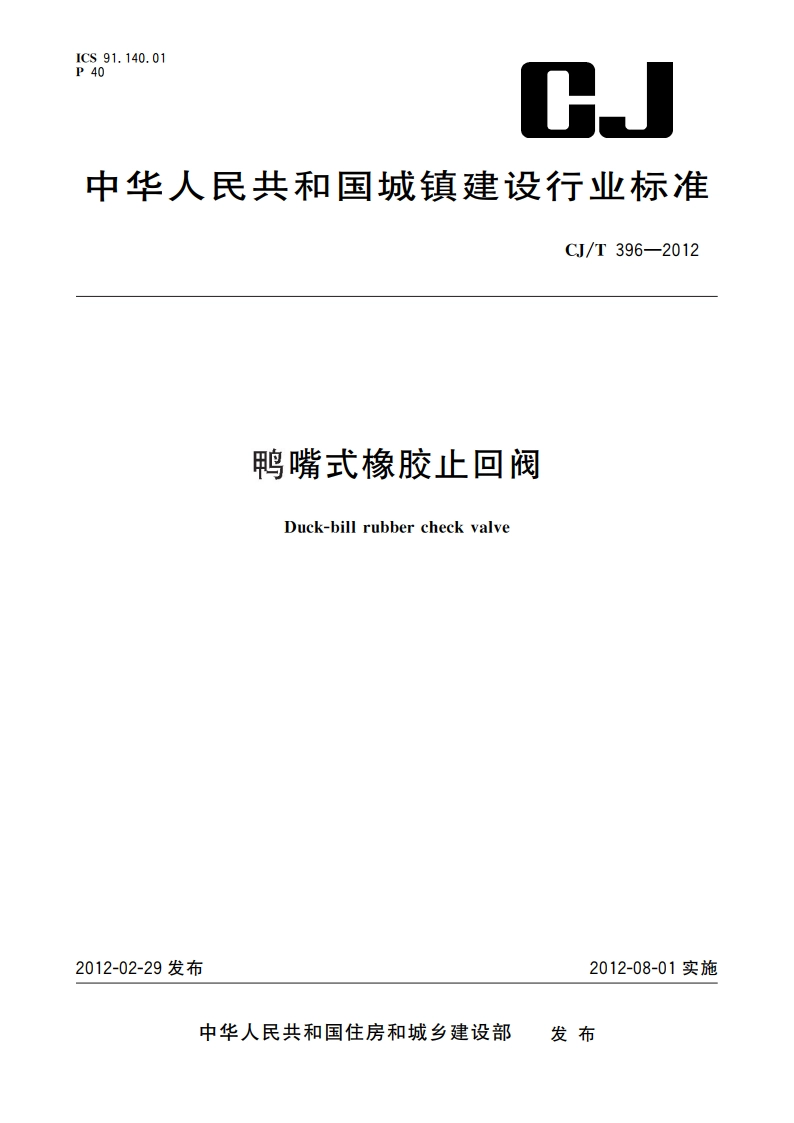

鸭嘴式橡胶止回阀 CJT 396-2012.pdf

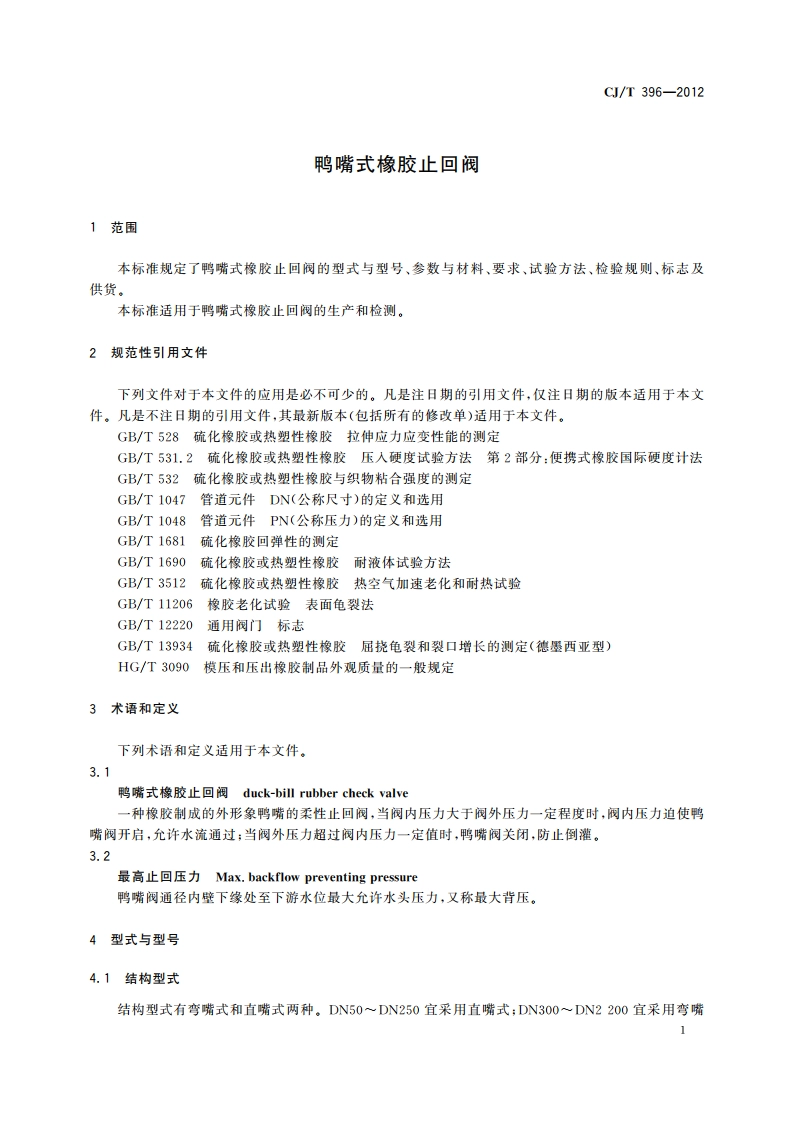

CJ/T396-2012鸭嘴式橡胶止回阀1范围本标准规定了鸭嘴式橡胶止回阀的型式与型号、参数与材料、要求、试险方法、检险规则、标志及供货，本标准适用于鸭嘴式橡胶止回阀的生产和检测。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T528硫化橡胶或热塑性橡胶拉伸应力应变性能的测定GB/T531.2硫化橡胶或热塑性橡胶压入硬度试验方法第2部分：便携式橡胶国际硬度计法GB/T532硫化橡胶或热塑性橡胶与织物粘合强度的测定GB/T1047管道元件DN(公称尺寸)的定义和选用GB/T1048管道元件PN(公称压力)的定义和选用GB/T1681硫化橡胶回弹性的测定GB/T1690硫化橡胶或热塑性橡胶耐液体试验方法GB/T3512硫化橡胶或热塑性橡胶热空气加速老化和耐热试验GB/T11206橡胶老化试验表面龟裂法GB/T12220通用阀门标志GB/T13934硫化橡胶或热塑性橡胶屈挠龟裂和裂口增长的测定（德墨西亚型）HG/T3090模压和压出橡胶制品外观质量的一般规定3术语和定义下列术语和定义适用于本文件。3.1鸭嘴式橡胶止回阀duck-bill rubber check valve一种橡胶制成的外形象鸭嘴的柔性止回阀，当阀内压力大于阀外压力一定程度时，阀内压力迫使鸭嘴阀开启，允许水流通过；当阀外压力超过阀内压力一定值时，鸭嘴阀关闭，防止倒灌。3.2最高止回压力Max.backflow preventing pressure鸭嘴阀通径内壁下缘处至下游水位最大允许水头压力，又称最大背压。4型式与型号4.1结构型式结构型式有弯嘴式和直嘴式两种。DN50DN250宜采用直嘴式；DN300DN2200宜采用弯嘴1CJ/T396-2012式。结构型式见图1。弯哦式直嘴式图1结构型式4.2连接型式连接型式有卡箍式和法兰式两种。DN50DN700宜采用卡箍式：DN800DN2200宜采用法兰式。连接型式见图2。卡箍式法兰式图2连接型式4.3型号4.3.1连接型式代号：法兰为4，卡箍为8。4.3.2结构型式代号：直嘴式为1，弯嘴式为2。4.3.3阀体材料代号按表1的规定字母表示。表1名称天然橡胶氯丁橡胶丁基橡胶氟橡胶代号NRCRIIRFPM注：阀体材料为天然橡胶NR时可省略材料代号，
