高压静止无功补偿装置 第1部分：系统设计 DLT 1010.1-2006.pdf

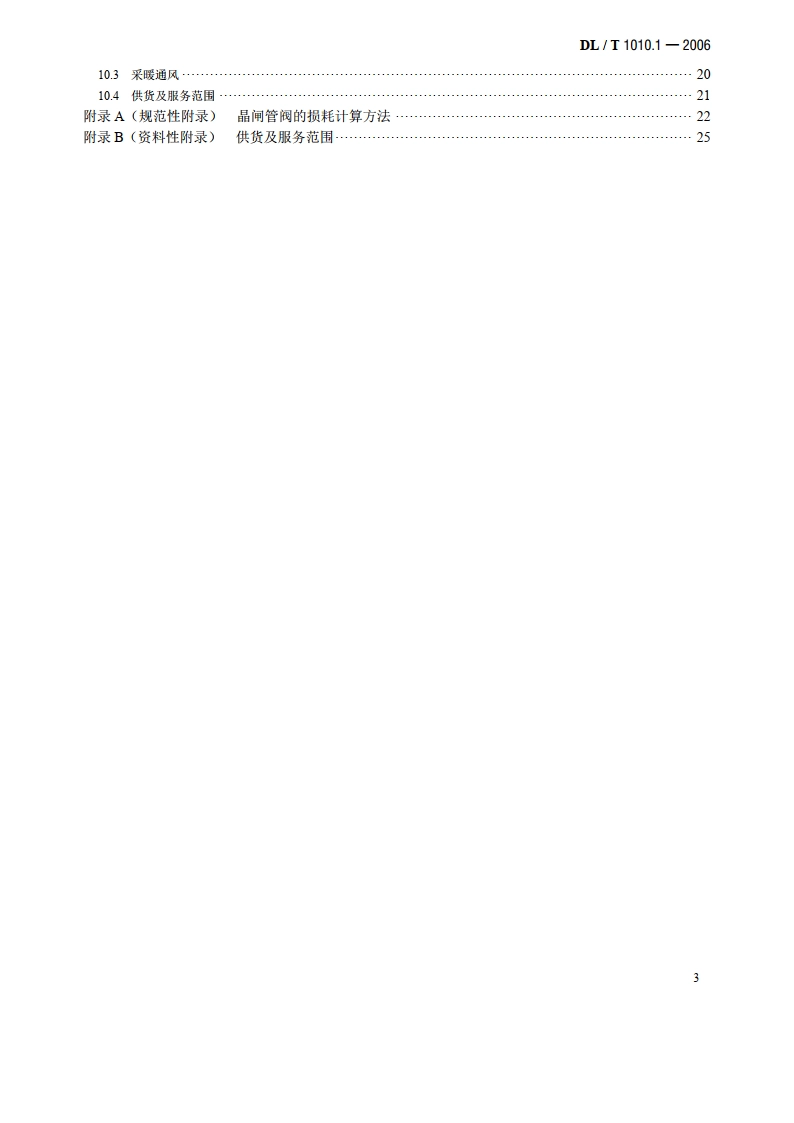

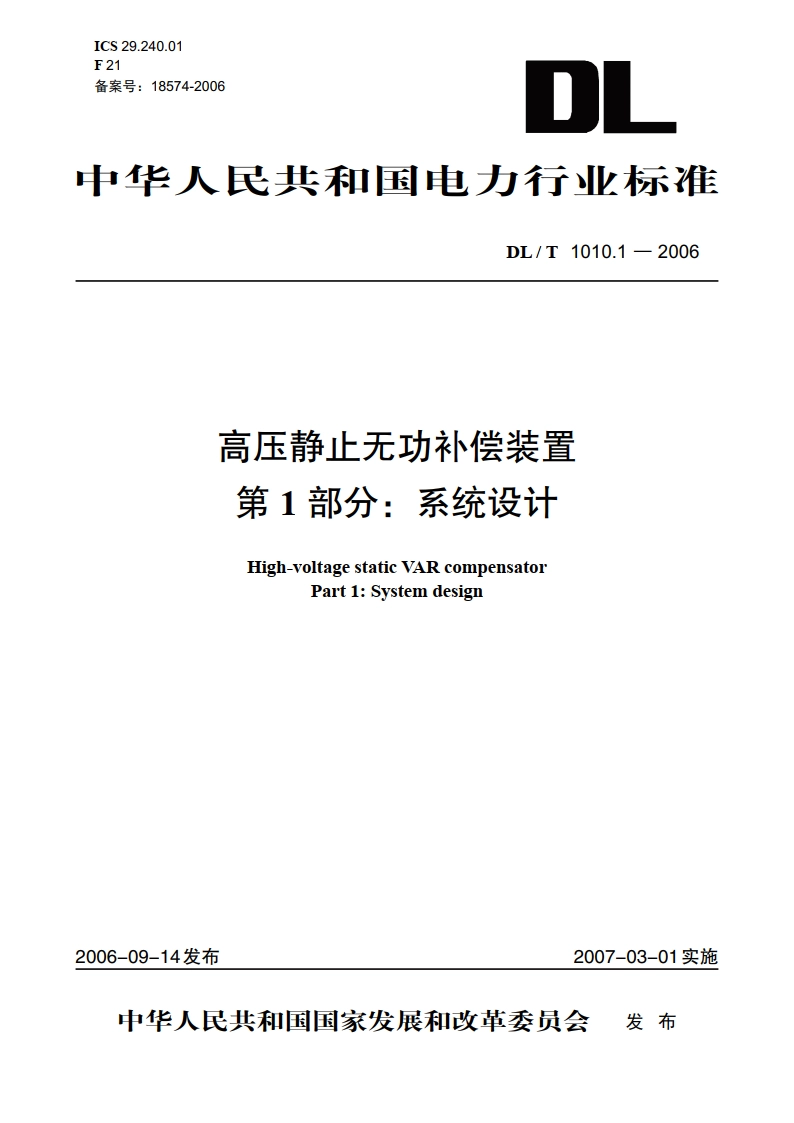

ICS 29.240.01F21备案号：18574-2006DL中华人民共和国电力行业标准DL/T1010.1-2006高压静止无功补偿装置第1部分：系统设计High-voltage static VAR compensatorPart 1:System design2006-09-14发布2007-03-01实施中华人民共和国国家发展和改革委员会发布DL/T1010.1-2006103采暖通风2010.4伏货及服务范用2附录A(规范性附录)晶闸管阀的损耗计算方法22附录B(资料性附录)供货及月服务范围253DL/T1010.1-2006高压静止无功补偿装置第1部分：系统设计1范围本部分规定了静止无功补偿装置(SVC)满足系统运行要求的设计内容；对SVC部件、子系统以及布置、安装和相关的设计问题提出了基本要求。本部分主要是针对晶闸管控制电抗器(TCR)型和晶闸管投切电容器(TSC)型SVC编制，适当兼顾晶闸管投切电抗器(TSR)型SVC的某些要求。本部分适用于输电和配电系统中使用晶闸管的SVC新建工程的设计。SVC可应用于6kV及以上电力系统，其中晶闸管控制的支路可直接挂接于6kV66(63)1V系统。对于扩建、改建工程可以参照本部分相关内容执行。SVC中包括电力滤波器部分，因此本部分的相关内容也可用于独立的电力滤波器设计。2规范性引用文件下列文件中的条款通过本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB311.1高压输变电设备的绝缘配合(GB311.1-1997,IEC60071-1:1993,NEQ)GB1984高压交流断路器(GB1984-2003,IEC62271-100:2001,MOD)GB1985高压交流隔离开关和接地开关(GB1985-2004,IEC62271-102:2002,MOD)GB/T6451-1999三相油浸式电力变压器技术参数和要求GB10229-1988电器(IEC60289:1987,EQV)GB/T11024.1-2001标称电压1kV以上交流电力系统用并联电容器第1部分：总则性能、试验和定额安全要求安装和运行导则(IEC60871-1:1997,EQV)GB11032-2000交流无间隙金属氧化物避雷器(IEC60099-4:1991,EQV)GB/T12325电能质量供电电压允许偏差GB12326电能质量电压波动和闪变GB/T14549电能质量公用电网波GB15166.5-1994交流高压熔断器并联电容器外保护用熔断器(IEC60549:1976,NEQ)GB/T15291-1994半导体器件第6部分晶闸管(IEC60747-6:1983,EQV)GB/T15543电能质量三相电压允许不平衡度GB/T15945电能质量电力系统频率允许偏差GB/T18481电能质量暂时过电压和瞬态过电压GB50052供配电系统设计规范GB5005935110kV变电所设计规范GB500603110kV高压配电装置设计规范GB50277-1995并联电容器装置设计规范DL/T 553220kV500kV电力系统故障动态记录技术准则DL5014(330500)1V变电所无功补偿装置设计技术规定5
