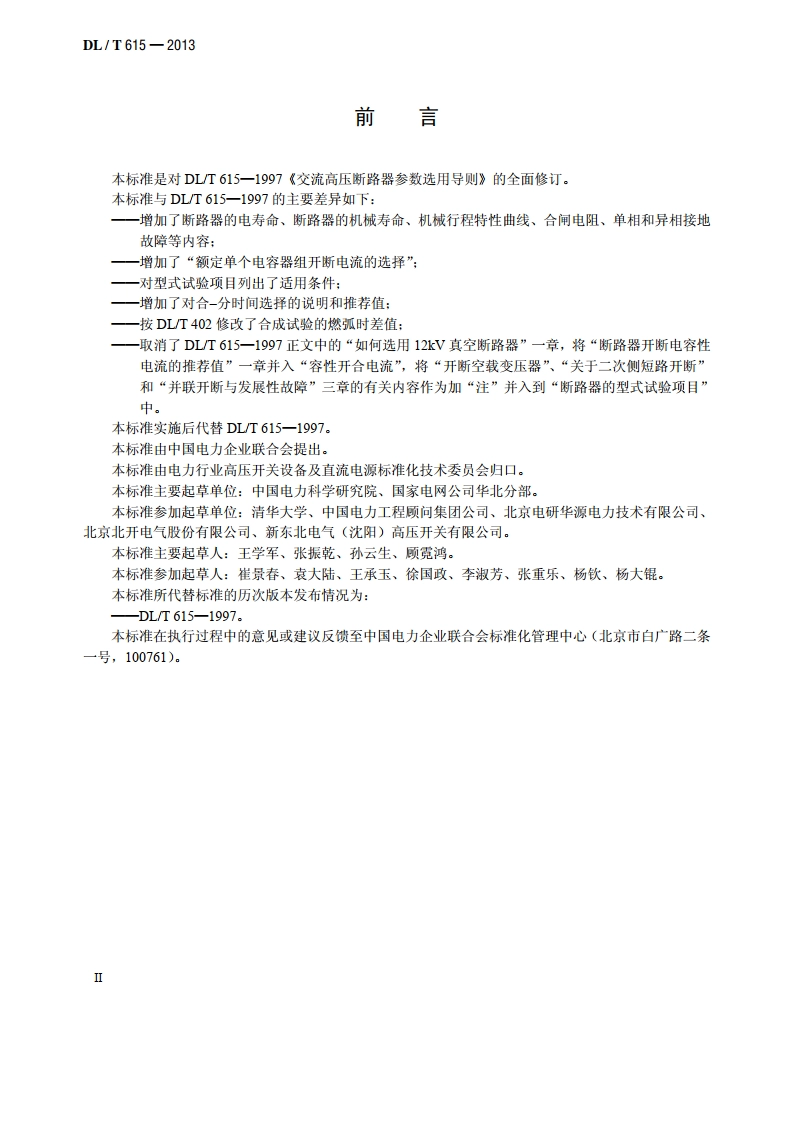

ICS27.100F24备案号：42591-2014DL中华人电供和国电力行业标准DL/T615一2013代替DL/T615一1997高压交流断路器参数选用导则Guide to the selections of characteristic quantitiesof HV AC circuit-breakers2013-11-28发布2014-04-01实施国家能源局发布DL/T615-2013前言本标准是对DLT615一1997交流高压断路器参数选用导则的全面修订。本标准与DLT615一1997的主要差异如下：一增加了断路器的电寿命、断路器的机械寿命、机械行程特性曲线、合闸电阻、单相和异相接地故障等内容：-增加了“额定单个电容器组开断电流的选择”：一对型式试验项目列出了适用条件：一一增加了对合-分时间选择的说明和推荐值：一按DLT402修改了合成试验的燃弧时差值：一取消了DLT615一1997正文中的“如何选用12kV真空断路器”一章，将“断路器开断电容性电流的推荐值”一章并入“容性开合电流”，将“开断空载变压器”、“关于二次侧短路开断”和“并联开断与发展性故障”三章的有关内容作为加“注”并入到“断路器的型式试验项目”中。本标准实施后代替DLT615一1997。本标准由中国电力企业联合会提出。本标准由电力行业高压开关设备及直流电源标准化技术委员会归口。本标准主要起草单位：中国电力科学研究院、国家电网公司华北分部。本标准参加起草单位：清华大学、中国电力工程顾问集团公司、北京电研华源电力技术有限公司、北京北开电气股份有限公司、新东北电气（沈阳）高压开关有限公司。本标准主要起草人：王学军、张振乾、孙云生、顾霓鸿。本标准参加起草人：崔景春、袁大陆、王承玉、徐国政、李淑芳、张重乐、杨钦、杨大银。本标准所代替标准的历次版本发布情况为：-DLT615-1997。本标准在执行过程中的意见或建议反馈至中国电力企业联合会标准化管理中心（北京市白广路二条一号，100761).DL/T615-2013)额定峰值耐受电流(，)。g)额定短路持续时间()。)合闸和分闸装置以及辅助回路的额定电源电压。i)合闸和分闸装置以及辅助回路的额定电源频率。j)适用时，操作、开断和绝缘用的压缩气源和或液源的额定压力。上)额定短路开断电流(1c)。1)与额定短路开断电流相关的瞬态恢复电压。m)额定短路关合电流。n)额定操作顺序。)额定时间参量。可以对下列时间参量规定额定值：1)分闸时间（空载）：2)开断时间：3)合闸时间（空载）：4)分一合时间（空载）：5)重合闸时间（空载）：6)合一分时间（空载）：7)预插入时间（空载）。额定时间参量基于：1)合闸和分闸机构以及辅助和控制回路的额定电源电压：2)合闸和分闸机构以及辅助和控制回路的额定电源频率：3)操作、绝缘和或开断用压缩气源的额定压力（适用时）：4)操作用液压源的额定压力：5)周用空气温度为20C士5。注1：由于燃弧和预击穿时间的分散性，提出关合时间或关合-开断时间的额定值通常是不现实的。适用时，应给出的额定特性：a)与额定短路开断电流相关的近区故障特性，适用于额定电压72.SkV及以上，额定短路开断电流12.5kA及以上，设计成直接与架空线连接的三极断路器。b)额定线路充电开断电流，适用于开合架空输电线路的三极断路器（对于额定电压72SkV及以上的断路器是强制性的)。c)额定电缆充电开断电流，适用于开合电缆的三极断路器（对于额定电压40.5kV及以下的断路器是强制性的)。要求时应给出的额定特性：a)额定失步关合和开断电流：b)额定单个电容器组开断电流：c)额定背对背电容器组开断电流：d)额定电容器组关合涌流：)额定背对背电容器组关合涌流：)额定小感性电流开析特性，包括电动机、并联电抗器。注2：断路器的额定特性与额定操作顺序有关。5断路器主要参数的选定5.1额定电田额定电压是断路器所在系统的最高电压。断路器在运行中长期承受的电压不得超过其额定值。额定2
