高炉用磷酸浸渍粘土砖 YBT 112-1997.pdf

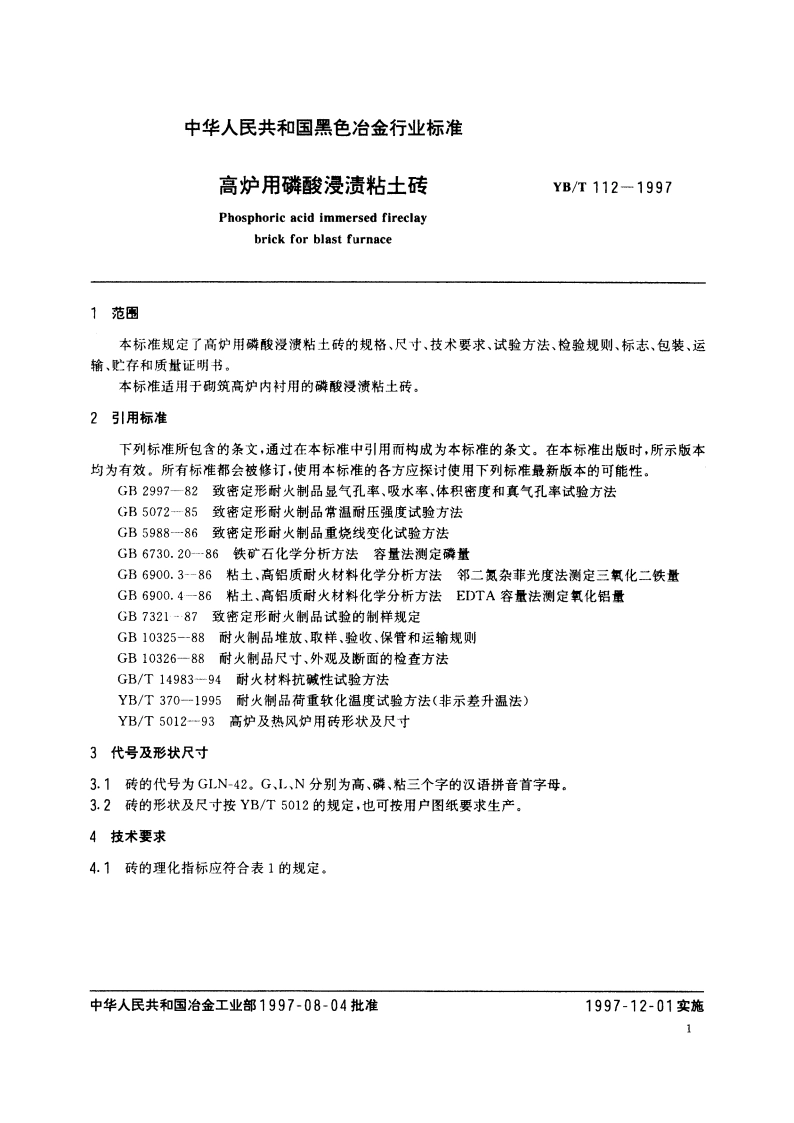

YB/T112-1997表1辟酸浸渍粘土砖的理化指标项目指标A10,%4145P0s,%不小于7Fe0,%不大于1.8O.2MPa荷重软化温度，C不低于1450重烧线变化(1450C,3h),%-0.2-0显气孔率，%不大于14常温耐压强度，MPa不小于60抗碱性（强度下降率），%不大于154.2砖的尺寸允许偏差及外观应符合表2的规定。表2磷酸浸渍粘土砖的尺寸允许偏差和外观mm项目指标长度士2尺寸允许偏差究度2厚度41砖长345不大于1扭曲砖长345不大于1.5宽度0.25不限制裂纹长度宽度0.26-0.50不大于15宽度0.50不准有缺棱、缺角长度(a+b十c)不大于25熔洞直径不大于35试验方法5.1砖的制样按GB7321的规定进行。5.2显气孔率、体积密度的测定按GB2997的规定进行。5.3常温耐压强度的测定按GB5072的规定进行。5.4重烧线变化的测定按GB5988的规定进行。5.5Fe,0,含量的测定按GB6900.3的规定进行。5.6Al0,含量的测定按GB6900.4的规定进行。5.7P0含量的测定按GB6730.20的规定进行。5.8抗碱性测定按GB14983的规定进行。结果用强度下降率表示。5.9荷重软化开始温度的测定按YB/T370的规定进行。5.10尺寸允许偏差和外观的检查按GB10326的规定进行.6检验规则砖的取样验收按GB10325的规定进行。每50t为一批，不足50t也按一批进行。2
