高炉冷却壁用铜板 YST 811-2012.pdf

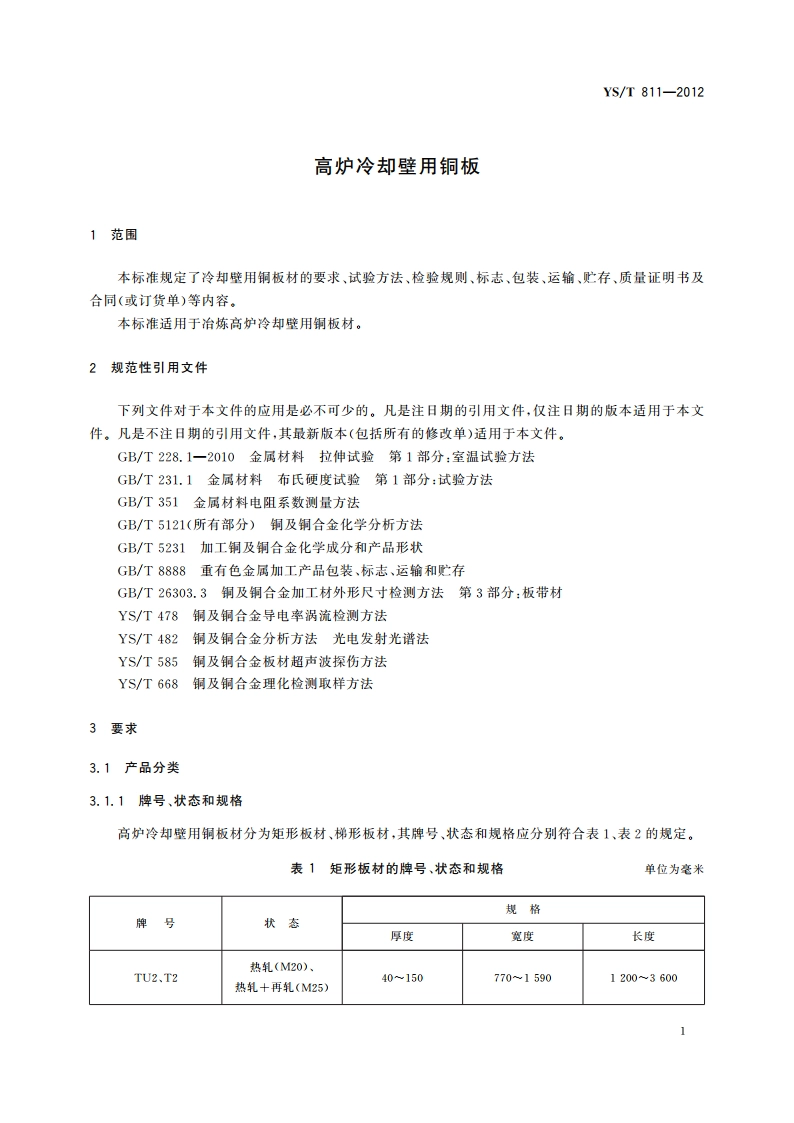

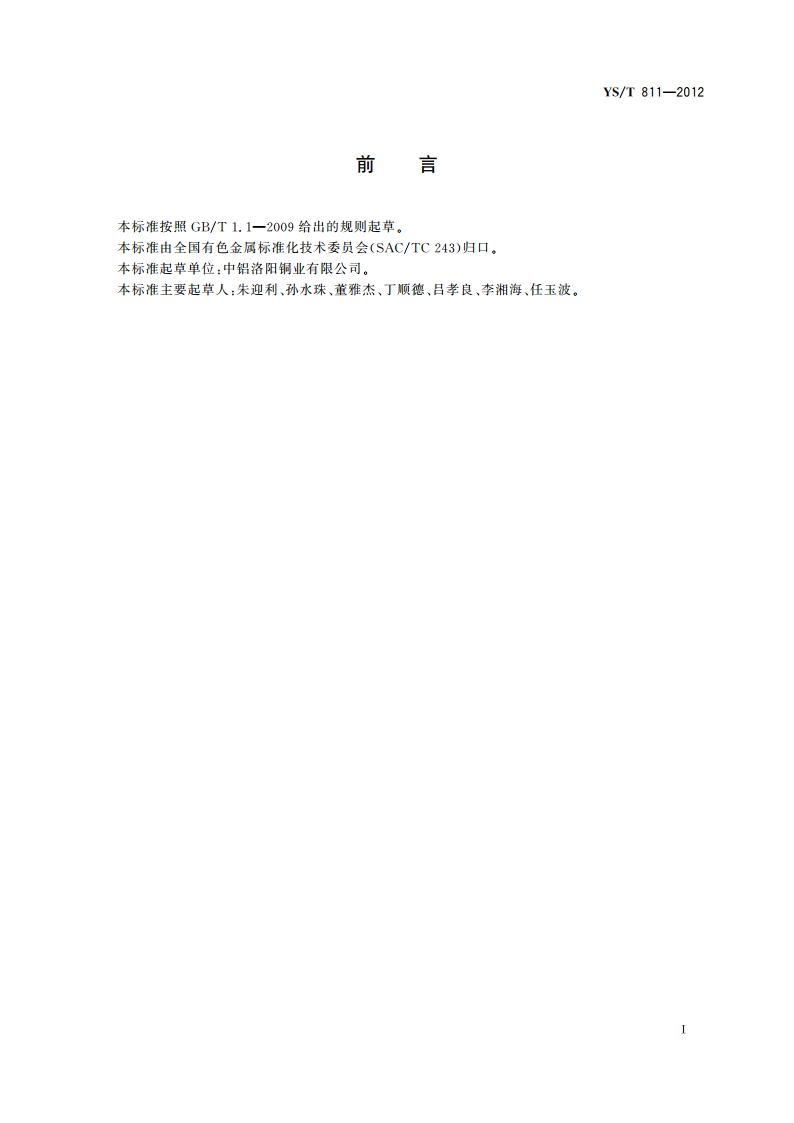

YS/T811-2012前言本标准按照GB/T1.12009给出的规则起草。本标准由全国有色金属标准化技术委员会(SAC/TC243)归口。本标准起草单位：中铝洛阳铜业有限公司。本标准主要起草人：朱迎利、孙水珠、董雅杰、丁顺德、吕孝良、李湘海、任玉波。YS/T 811-20123.5超声波探伤如用户要求，经双方协商并在合同中规定探伤要求，板材应进行超声波探伤检验。3.6电性能板材的导电率应符合表6的要求。表6电性能牌号导电率%IACSTU298T2963.7表面质量板材边部应切齐、平整，无裂边，无毛刺。板材表面不允许有气孔、砂眼、夹渣、折叠、裂纹、碰伤等缺陷。4试验方法4.1化学成分分析方法板材的化学成分的分析按GB/T5121或YS/T482的规定进行，仲裁时按GB/T5121的规定进行。4.2外形尺寸测量方法4.2.1板材的对角线偏差的测量：用钢卷尺分别测量板材两条对角线AA和BB的长度，如图1所示。AA和BB长度之差的绝对值即为板材对角线偏差。ABB图1对角线示意图4.2.2板材的其他外形尺寸检测按GB/T26303.3的规定进行。4.3力学性能检验方法板材的拉伸试验方法按GB/T228.1-2010的规定进行，试样编号为附录D中的P11号试样。板材的布氏硬度试验方法按GB/T231.1的规定进行。4.4超声波探伤方法板材的超声波探伤方法应按YS/T585的规定进行或由供需双方协商确定。3
