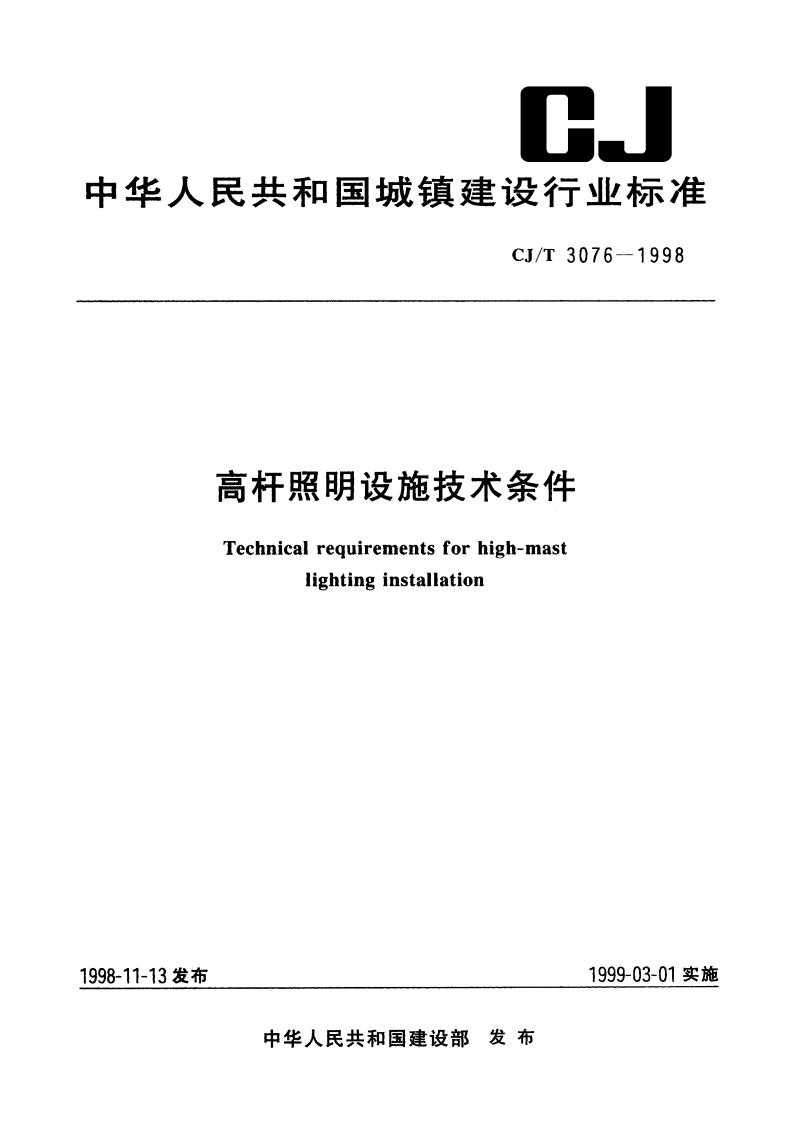

高杆照明设施技术条件 CJT 3076-1998.pdf

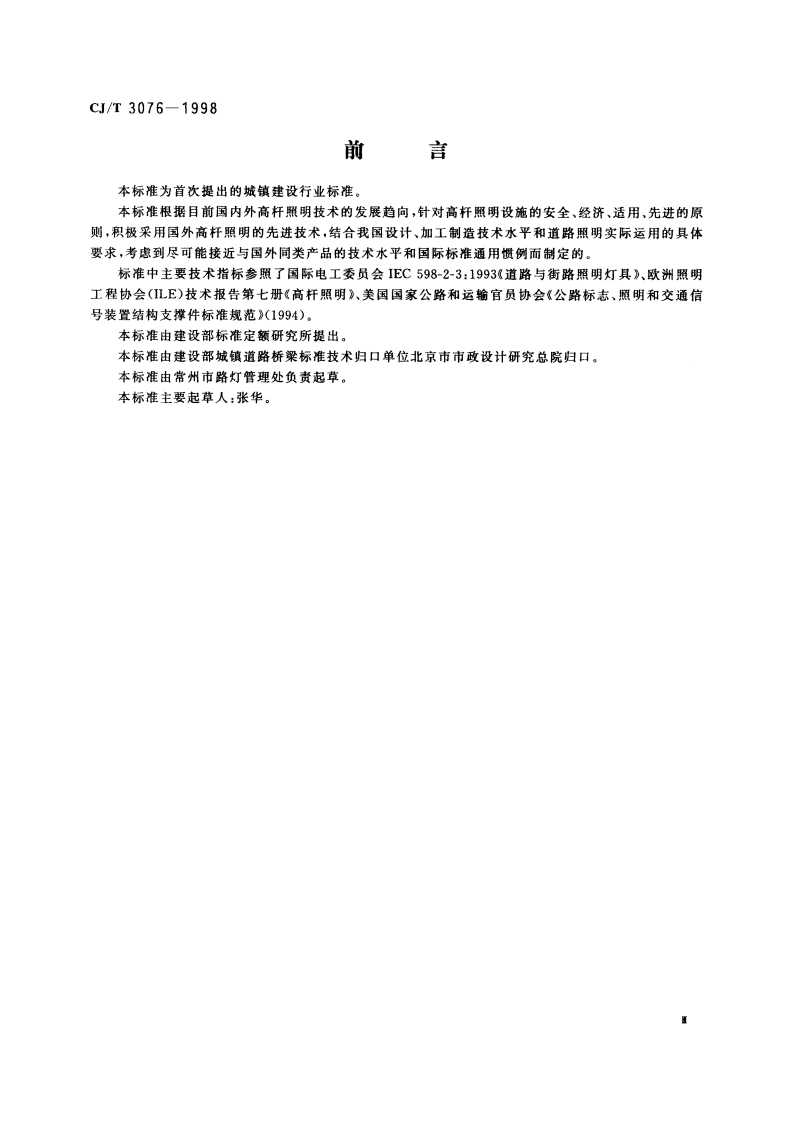

CJ/T3076-1998前言本标准为首次提出的城镇建设行业标准。本标准根据目前国内外高杆照明技术的发展趋向，针对高杆照明设施的安全、经济、适用、先进的原则，积极采用国外高杆照明的先进技术，结合我国设计、加工制造技术水平和道路照明实际运用的具体要求，考虑到尽可能接近与国外同类产品的技术水平和国际标准通用惯例而制定的。标准中主要技术指标参照了国际电工委员会IEC598-2-3:1993道路与街路照明灯具、欧洲照明工程协会(ILE)技术报告第七册高杆照明)、美国国家公路和运输官员协会公路标志、照明和交通信号装置结构支撑件标准规范(1994)。本标准由建设部标准定额研究所提出。本标准由建设部城镇道路桥梁标准技术归口单位北京市市政设计研究总院归口。本标准由常州市路灯管理处负责起草。本标准主要起草人：张华。CJ/T3076-1998GBJ18-84钢筋焊接及验收规程GBJ64-83工业与民用电力装置的过电压保护设计规范GBJ135-90高耸结构设计规范GBJ232-82电气装置安装工程施工及验收规范CJJ45-91城市道路照明设计标准SG286-82灯具油漆涂层ZBJ36011-89钢铁热浸铝工艺及质量检验ZBE39001-86汽车起重机和轮胎起重机液压油固体颗粒污染测量方法3分类高杆照明设施有固定式（单柱或多柱）、升降式（电动升降或手动升降）、液压可倾式三种类型。3.1固定式高杆照明设施由灯盘、灯杆及基础、配电系统和避雷装置等部分组成。3.2升降式高杆照明设施由灯盘、灯杆及基础、升降系统、配电系统和避雷装置等部分组成。3.3液压可倾式高杆照明设施由灯盘、灯杆、底座及基础、配电系统、避雷装置、可移动的液压装置等部分组成。4产品型号4.1产品型号、规格的编制一律采用汉语拼音字母及阿拉伯数字，不允许采用其他文字和数字。4.2型号的组成G变型代号；杆高，m;类型代号；高杆照明。4.3类型代号说明S升降式高杆照明设施；G固定式高杆照明设施；Y液压可倾式高杆照明设施。4.4示例高杆照明、升降式、杆高30、变型代号为A;GS-30A高杆照明、固定式、杆高25m、变型代号为C。GG-25C5要求5.1高杆照明设施的总体要求5.1.1高杆照明设施应符合本标准的要求，并按经规定程序批准的图样及技术文件制造。5.1.2高杆照明设施应符合CJJ45的有关规定。5.1.3照明灯具应符合GB7000.1中有关规定。5.1.4高杆照明设施的生产单位应向使用或设计单位提供与基础设计有关的资料。5.1.5高杆照明设施所用的钢材、外购件和协作件等，必须符合有关标准要求，并附有质量保证书、合格证，必要时应进行抽检，确认合格后方可使用。2
