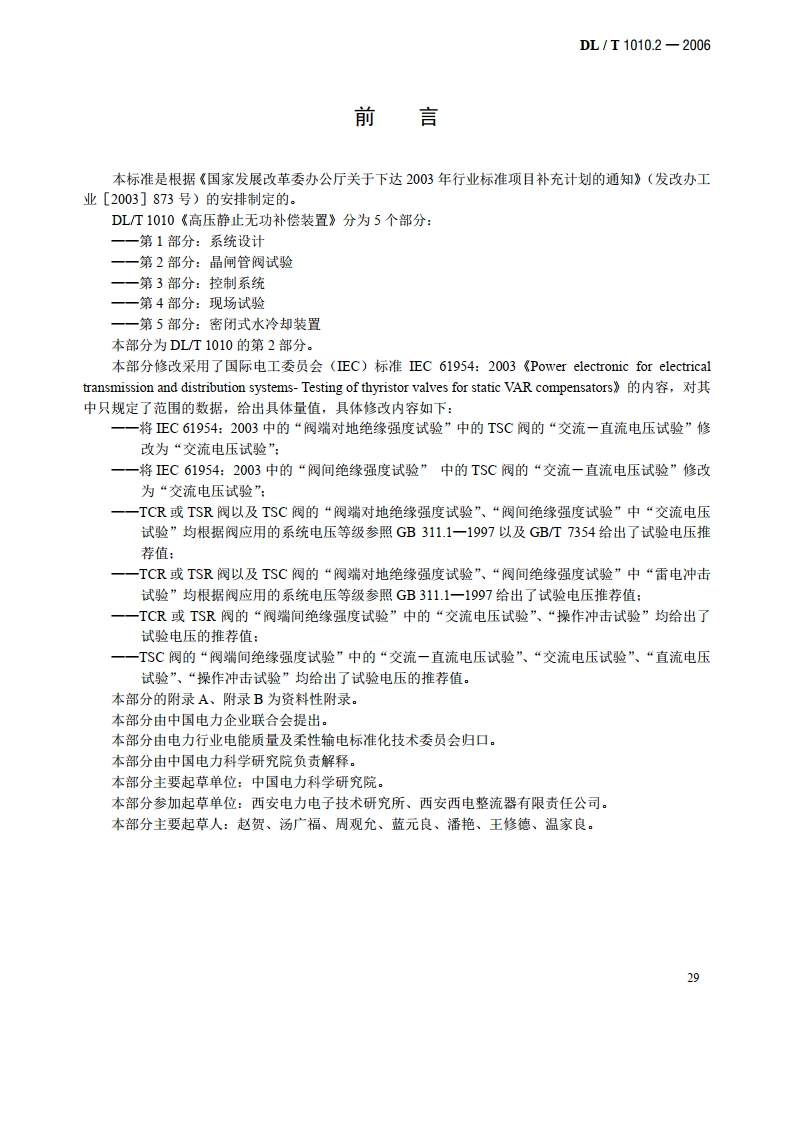

DL/T1010.2-2006高压静止无功补偿装置第2部分：晶闸管阀试验1范围本部分规定了6kV一66(63)kV电压等级的静止无功补偿装置(SVC)的品闸管阀试验。这些品闸管阀适用于输配电系统用静止无功补偿器(SVC)的组成部分，即品闸管控制电抗器(TCR)、晶闸管投切电抗器(TSR)和晶闸管投切电容器(TSC)。本部分所涉及的内容包括晶闸管阀的高压部分、晶闸管级和它的均压吸收电路、触发用电源和阀控制及保护等有关部分。本部分主要应用于单个阀单元（单相），也适用于多重阀单元（多相），低压阀试验可参照本部分。2规范性引用文件下列文件中的条款通过本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB311.1一1997高压输变电设备的绝缘配合(T正C60071-1:1993,NEQ)GB/T7354一2003局部放电测量(EC60270:2000,DT)GB/T16927.1一1997高电压试验技术第一部分：一般试验要求(IEC60060-1:1989,EQV)GB/T16927.2一1997高电压试验技术第二部分：测量系统(IEC60060-2:1994,EQV)IEC 60700-1:2003 Thyristor valves for high voltage direct current(HVDC)power transmission-part1:Electrical testing3术语和定义下列术语和定义适用于本部分。3.1晶闸管级thyristor level晶闸管阀的组成部分，由一对反并联的晶闸管（或品闸管和二极管反并联）构成，包括辅助电路（触发、保护、均压、阻尼元件等)。3.2晶闸管阀(T)thyristor valve品闸管级的电气和机械联合体，配有连接、辅助部件和机械结构，它可与SVC每相的电抗器或电容器相串联。3.3阀结构valve structure将阀与地电位或阀与阀之间的绝缘保持在适当水平上的机械结构。3.4阀段valve section由数个晶闸管和其他组件构成的电气组合，能用于试验。阀段呈现与完整阀相同的电气特性，但贝具有其部分电压阻断能力。30
