额定电压72.5kV及以上智能气体绝缘金属封闭开关设备 NBT 42025-2013.pdf

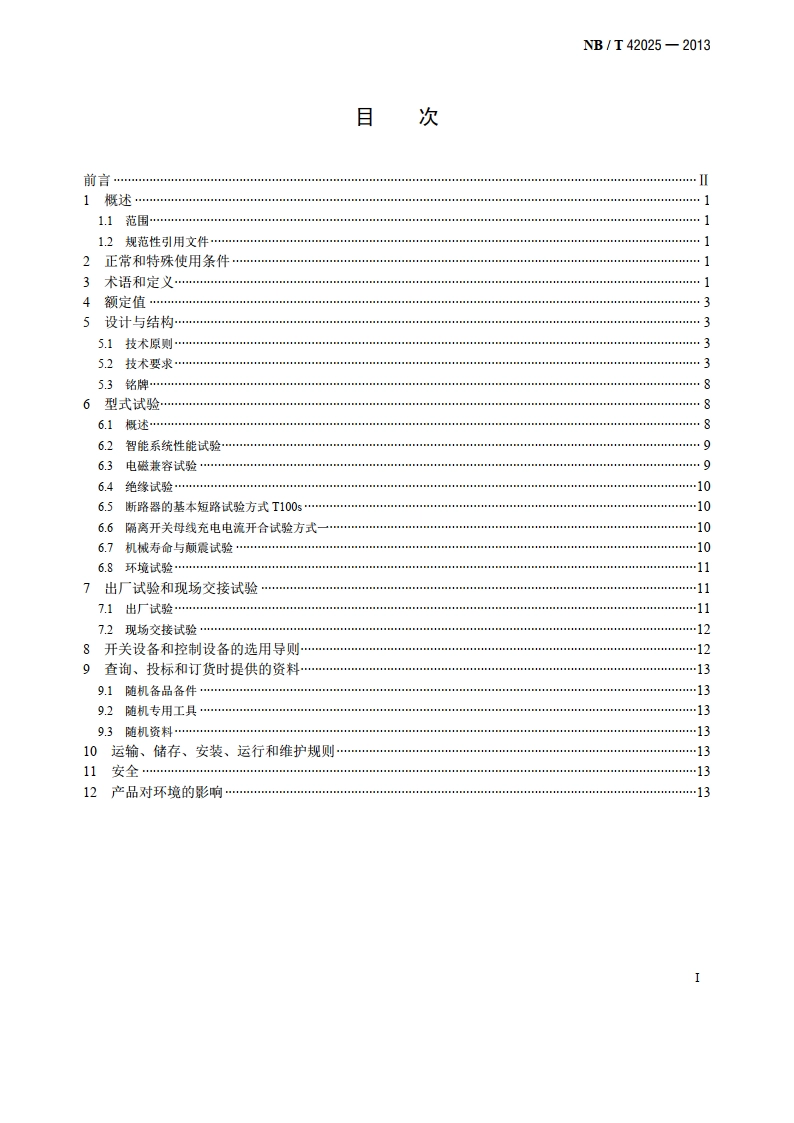

NB/T42025-2013目次前言111概述1.1范围1.2规范性引用文件2正常和特殊使用条件3术语和定义4额定值5设计与结构5.1技术原则35.2技术要求5.3铭牌86型式试验86.1概述86.2智能系统性能试验96.3电磁兼容试验96.4绝缘试验106.5断路器的基本短路试验方式T100s106.6隔离开关母线充电电流开合试验方式106.7机械寿命与颠震试验106.8环境试验117出厂试验和现场交接试验117.1出厂试验117.2现场交接试验128开关设备和控制设备的选用导则129查询、投标和订货时提供的资料139.1随机备品备件139.2随机专用工具139.3随机资料1310运输、储存、安装、运行和维护规则1311安全1312产品对环境的影响13INB/T42025-20133.1智能开关设备intelligent switch equipment具有较高性能的开关设备和控制设备，配装有电子设备、变送器和执行器，不仅具有开关设备的基本功能，还具有附加功能，尤其在监测和诊断方面。3.2智能GIS intelligent GIS以GIS为基础，进行整体设计、配置智能组件，可实现对一次开关设备的智能控制、在线状态监测和诊断的GIS。3.3智能组件intelligent component由若干电子装置集合组成的系统，一般包括电子式互感器、变送器、状态监测装置、选相控制器等。智能组件承担开关设备的测量、控制和监测等基本功能；在满足相关标准要求时，智能组件还可实现相关计量、保护等功能。可包括上述全部或部分装置。3.4电子式互感器electronic transformer由连接到传输系统和二次转换器的一个或多个电流或电压传感器组成，用于传输正比于被测量的量，供给测量仪器、仪表和继电保护或控制装置的一种装置。在数字接口的情况下，由一组电子式互感器用一台合并单元完成此功能。3.5电子式电流互感器electronic current transformer；ECT一种电子式互感器，在正常使用条件下，其二次转换器的输出实质上正比于一次电流，且相位偏差在连接方向正确时接近于零。3.6电子式电压互感器electronic voltage transformer；EVT一种电子式互感器，在正常使用条件下，其二次电压实质上正比于一次电压，且相位偏差在连接方向正确时为已知相位角。3.7合并单元merging unit;MU合并单元是电子式互感器的一个组件，用于对来自二次转换器的电流/电压数据进行时间相关的组合。3.8变送器transducer根据确定的法则，接收物理量形式的信息，并把其转化成相同形式或其他物理量形式，便于传输或使用的装置。3.9传感器sensor变送器的一部分，把输入信号转化成适合于测量的形式。开关设备的状态感知元件，用于将设备某一状态参量转变为可采集的信号。传感器分为内置传感器和外置传感器。内置传感器为置于高压开关设备中密封结构内的传感器，并包括传感器用测量引线和接口。外置传感器为置于高压开关设备中密封结构外的传感器，并包括传感器用测量引线和接口。3.10智能电子装置intelligent electronic device;IED一种带有处理器、具有以下全部或部分功能的电子装置：2
