风力发电机组钢制筒形塔架监造导则 NBT 31148-2018.pdf

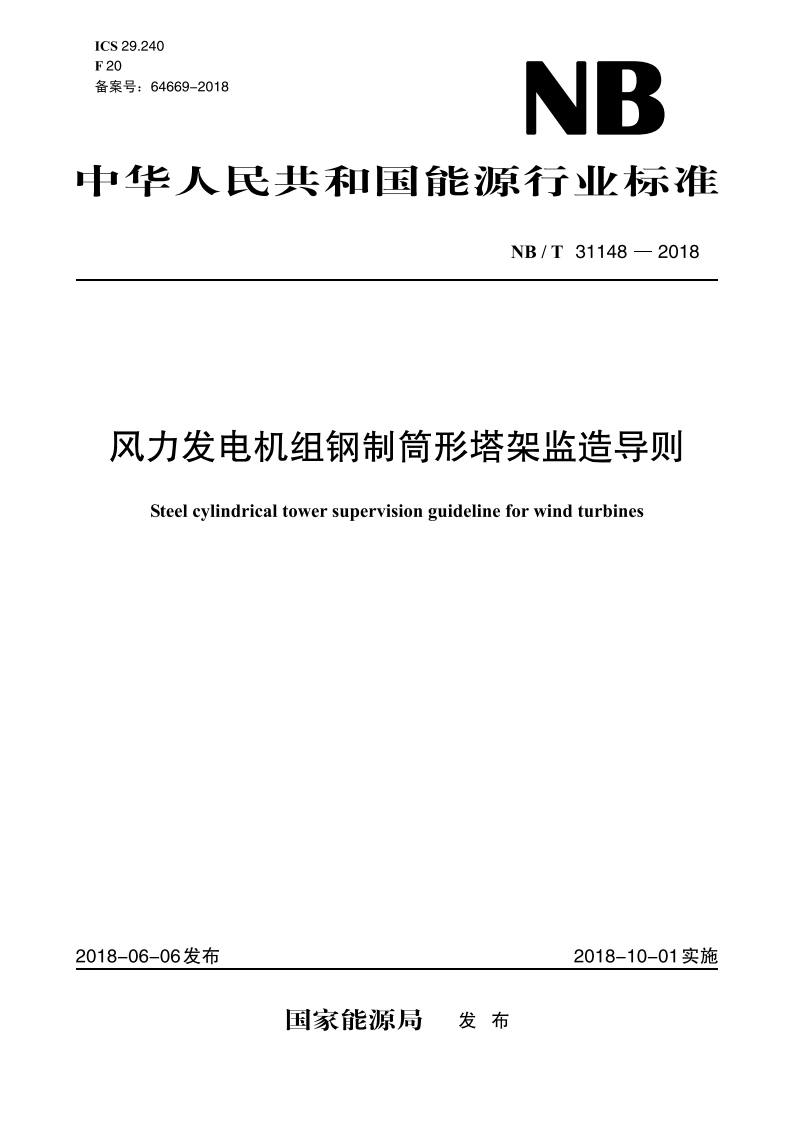

ICS29.240F20备案号：64669-2018NB中华人民共和国能源行业标准NB/T311482018风力发电机组钢制筒形塔架监造导则Steel cylindrical tower supervision guideline for wind turbines2018-06-06发布2018-10-01实施国家能源局发布NB/T31148-20183.7现场见证(W)witness point在现场对设备制造或装配过程、工序及其结果进行监督检查。3.8停工见证(H)hold point对重要工序节点、隐蔽工程、关键的试验验收点或不可重复试验验收点，由监造人员进行见证并签认后方可转入下一个过程或工序。3.9驻厂监造factory surveillance监造单位按照合同约定，将监造人员长期派驻被监造单位的制造现场，跟踪设备制造和装配全过程，对设备质量与进度进行的监督见证。3.10巡回检查inspection tour监造人员在供方现场定期或不定期地进行质量监督。4基本规定4.1风力发电机组钢制筒形塔架设备监造包含塔架、基础环、高强连接螺栓及其他附属设备的监造。4.2风力发电机组钢制筒形塔架设备监造工作方式主要包括文件见证(R)、现场见证(W)、停工见证(H)。4.3风力发电机组钢制筒形塔架设备监造宜采取驻厂监造模式，对设备制造全过程跟踪监造。对于附件设备，经委托人同意，也可采取巡回检查监造模式4.4监造单位宜在本导则基础上编制风力发电机组设备监造实施细则，并依据细则开展监造工作。4.5监造人员应满足DL/T586一2008中4.5的要求。4.6监造人员对监造过程中发现的问题，应及时联系被监造单位和委托方，督促被监造单位采取纠正措施和实施改进行动，使被监造单位的制造活动和结果满足技术标准、供货合同等的要求。5职责5.1委托方5.1.1委托方自主择优选择具有相应资质、能力及良好业绩的监造单位实施监造工作。5.1.2委托方负贵监造工作的总体协调，向监造单位提供设备供货合同、合同附件和有关技术资料。5.1.3委托方在监造工作实施过程中，有权参加质量见证，监督、检查设备质量和设备监造工作开展情况。5.1.4委托方应及时答复被监造单位和监造单位发出的见证通知、质量问题通知单等联络函件，对于与被监造单位间达成的书面协议应及时通报监造单位。5.2监造单位5,2.1监造单位应对风力发电机组钢制筒形塔架的制造质量承担监造责任，具体责任应在监造服务合同中予以明确。5.2.2监造单位应依据供货合同、技术协议等编制监造工作计划和实施细则。5.2.3监造单位应依据监造实施细则开展风力发电机组钢制筒形塔架监造，监督见证塔架的原材料质量、制造工艺、过程控制、出厂检验及生产进度，并对完工资料进行审核。5.2.4监造单位对风力发电机组钢制筒形塔架制造过程中发现的问题，应及时向被监造单位出具质量问题通知单并通报委托方，并对被监造单位的整改过程进行严格监督。2
