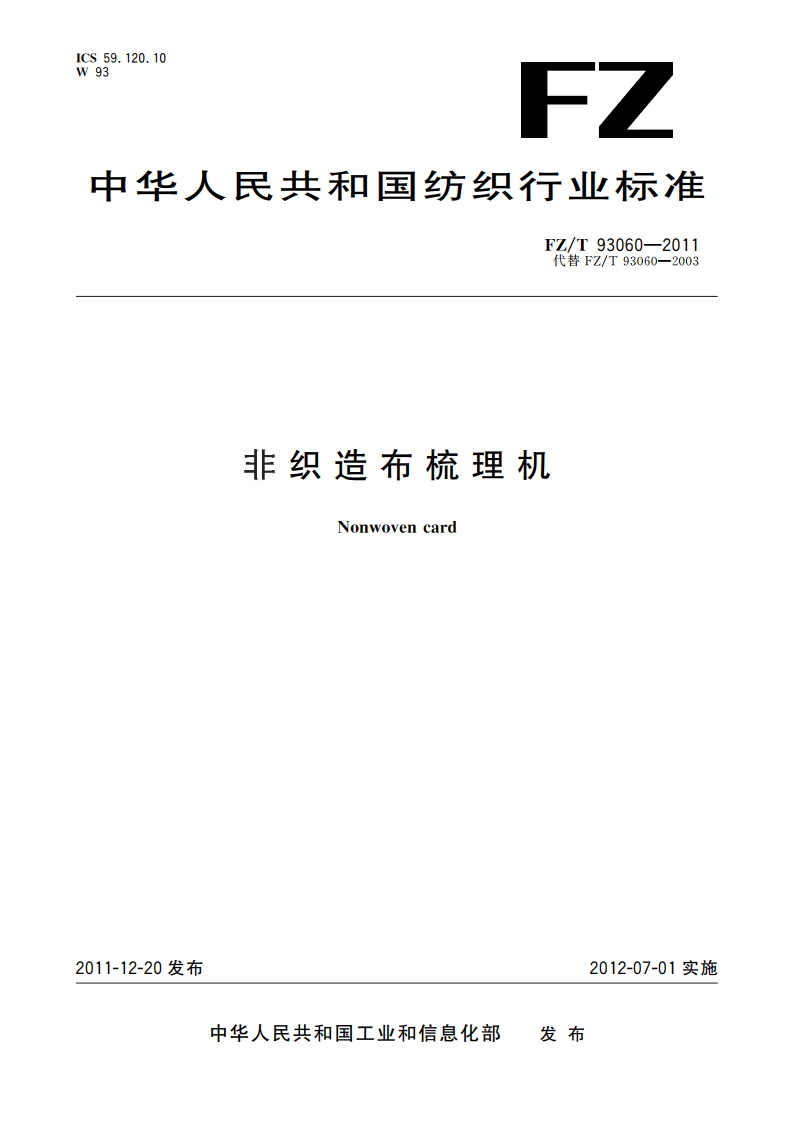

非织造布梳理机 FZT 93060-2011.pdf

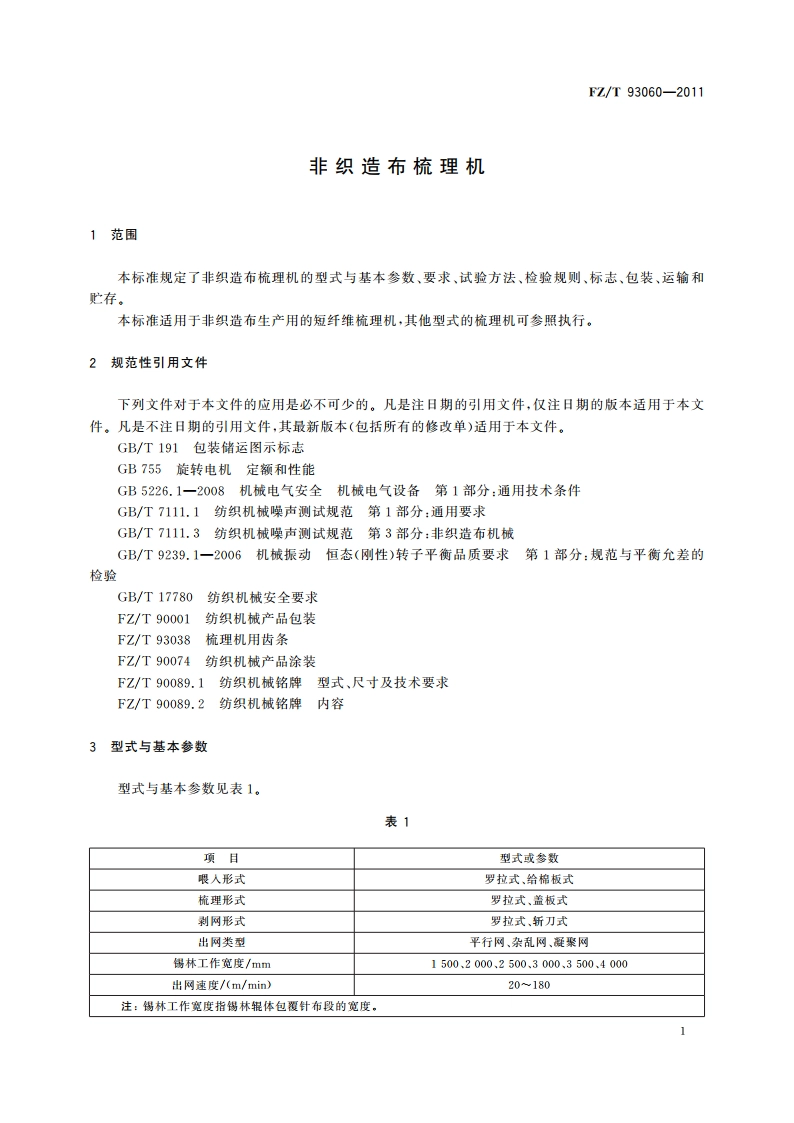

FZ/T 93060-2011非织造布梳理机1范围本标准规定了非织造布梳理机的型式与基本参数、要求、试验方法、检验规则、标志、包装、运输和贮存。本标准适用于非织造布生产用的短纤维梳理机，其他型式的梳理机可参照执行。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191包装运图示标志GB755旋转电机定额和性能GB5226.1-2008机械电气安全机械电气设备第1部分：通用技术条件GB/T7111.1纺织机械噪声测试规范第1部分：通用要求GB/T7111.3纺织机械噪声测试规范第3部分：非织造布机械GB/T9239.1-2006机械振动恒态（刚性）转子平衡品质要求第1部分：规范与平衡允差的检验GB/T17780纺织机械安全要求FZ/T 90001纺织机械产品包装FZ/T93038梳理机用齿条FZ/T 90074纺织机械产品涂装FZ/T 90089.1纺织机械铭牌型式、尺寸及技术要求FZ/T 90089.2纺织机械铭牌内容3型式与基本参数型式与基本参数见表1。表1项目型式或参数喂人形式罗拉式、给棉板式梳理形式罗拉式、盖板式剥网形式罗拉式、斩刀式出网类型平行网、杂乱网、凝聚网锡林工作宽度/mm1500、2000、2500、3000、3500、4000出网速度/(m/min)20180注：锡林工作宽度指锡林辊体包覆针布段的宽度F7/T93060-20114要求4.1喂入装置4.1.1限人装置速度可调。4.1,2给棉板式喂人装置可根据纤维长短调节弧板握持角度。4.1.3应具有金属防轧装置。4.2主要零部件4.2.1锡林机架振幅0,10mm,4.2.2锡林筒体外圆对轴线的径向圆跳动：A类0.03mm,B类0.05mm。4.2.3锡林的平衡品质等级应符合GB/T9239.1一2006的规定：A类为G4.0,B类为G6.3,4.2.4道夫简体外圆对轴线的径向圆跳动：A类0.03mm,B类0.05mm,4.2.5高速杂乱辊筒体外圆对轴线的径向圆跳动：A类0.03mm,B类0.05mm。4.2.6采用漏底结构时，漏底弧板折线处的直线度：A类0.3mm,B类0.6mm:漏底弧板的面轮郭度：A类0.3mm,B类0.6mm。注：该条中所提及的A类和B类是根据产品使用要求的不同而进行的分类。4.3传动系统4.3.1全机各传动机构运转平稳，无异常振动和冲击声响。4.3.2各轴承处润滑情况良好，滚动轴承温升20。4.4针布4.4.1针布应符合FZ/T93038的要求。4.4.2针布表面光滑，不得勾挂纤维，不应有倒针。4.4.3针布包卷端头应焊接牢固、光滑。4.5输网帘4.5.1输网帘表面光洁平整、防滑、抗静电。4.5,2输网帘在运转中不得跑偏。4.6密封4.6.1各轴端应密封良好，不得有纤维缠绕。4.6.2吸尘管路密封良好，吸尘管道内表面不得勾挂纤维。4.7安全和环保要求4.7.1安全保护装置必须齐全、可靠。4.7.2电气设备保护联接电路的连续性，应符合GB5226.1一2008中18.2.2的规定。4.7.3电气设备的绝缘性能，应符合GB5226.1一2008中18.3的规定，绝缘电阻1M0。4.7.4电气设备的耐压试验，应符合GB5226.1一2008中18.4的规定。4.7.5电动机的安全性能应符合GB755的有关规定。4.7.6以额定转速运转时，整机发射声压级噪声83dB(A)。4.7.7全机应按GB/T17780的规定采取安全防护措施和警示，以避免产品在使用过程中对人体健康
