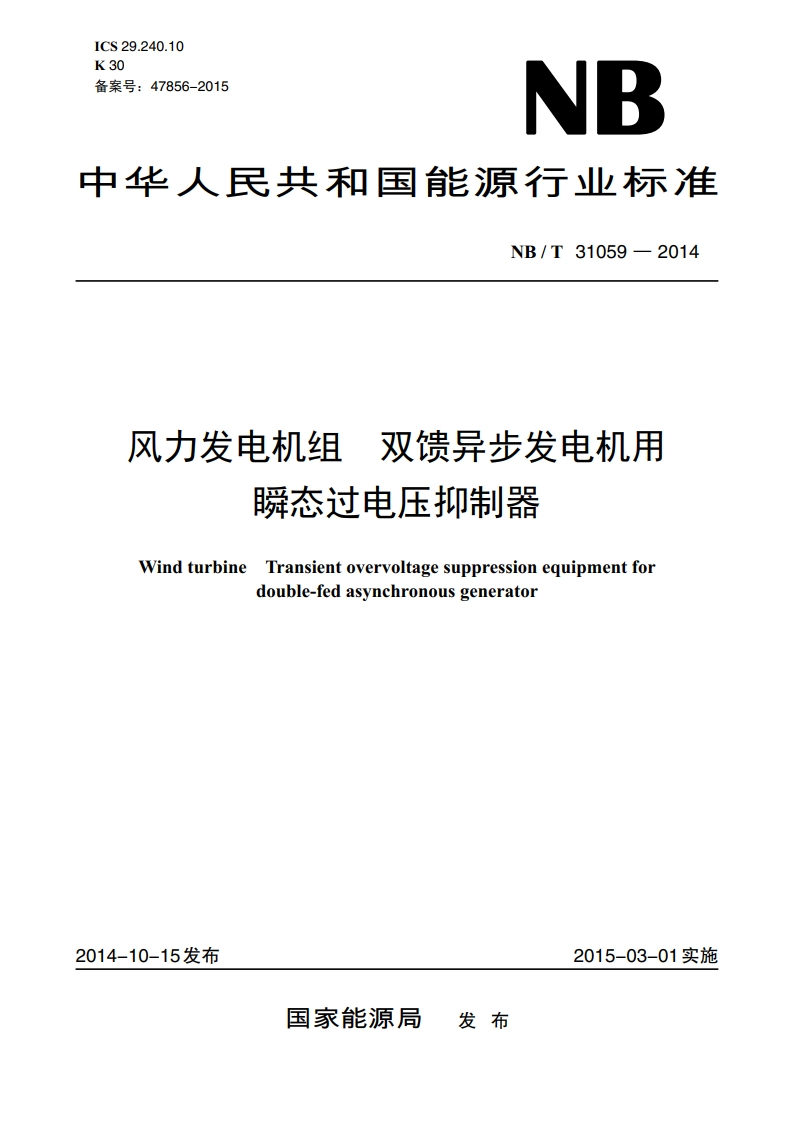

风力发电机组 双馈异步发电机用 瞬态过电压抑制器 NBT 31059-2014.pdf

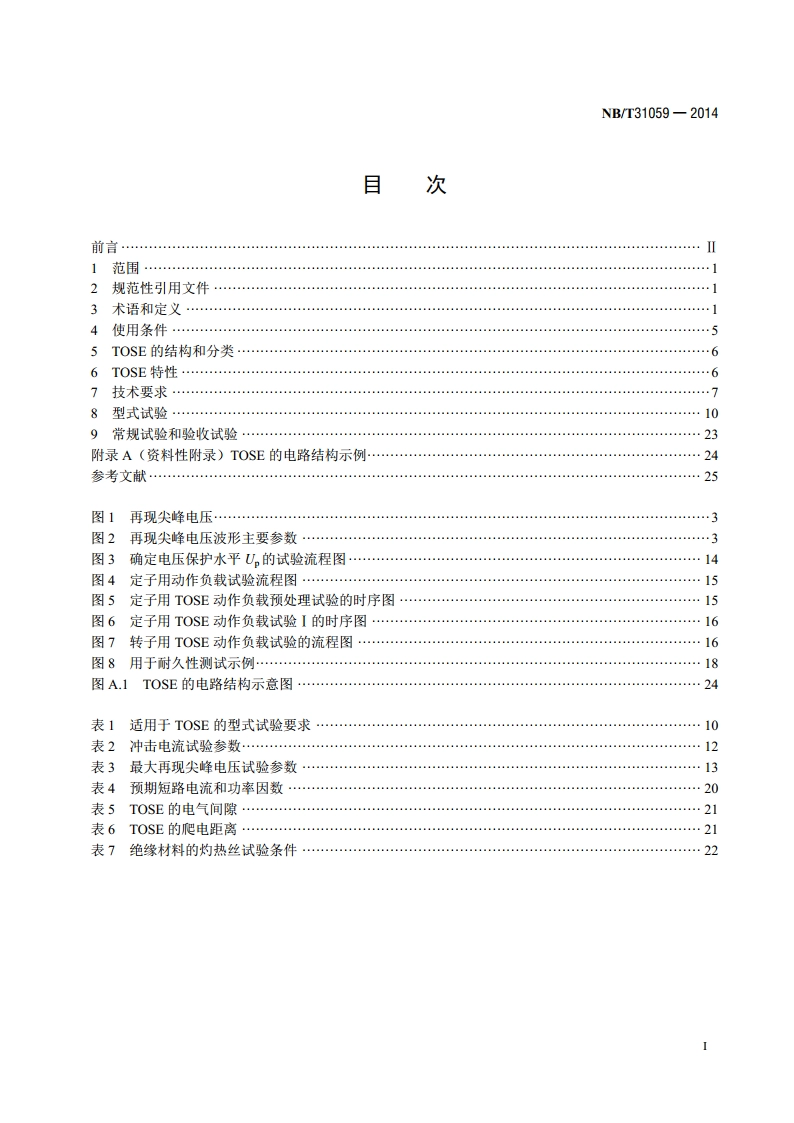

NB/T31059-2014目次前言1范围2规范性引用文件3术语和定义4使用条件5TOSE的结构和分类6TOSE特性7技术要求8型式试验9常规试验和验收试验附录A(资料性附录)TOSE的电路结构示例24参考文献25图1再现尖峰电压图2再现尖峰电压波形主要参数图3确定电压保护水平U的试验流程图14图4定子用动作负载试验流程图15图5定子用TOSE动作负载预处理试验的时序图15图6定子用TOSE动作负载试验I的时序图16图7转子用TOSE动作负载试验的流程图16图8用于耐久性测试示例18图A.1TOSE的电路结构示意图24表1适用于TOSE的型式试验要求10表2冲击电流试验参数12表3最大再现尖峰电压试验参数13表4预期短路电流和功率因数20表5TOSE的电气间隙表6TOSE的爬电距离表7绝缘材料的灼热丝试验条件22INB/T31059-2014风力发电机组双馈异步发电机用瞬态过电压抑制器1范围本标准规定了风力发电机组双馈异步发电机用瞬态过电压抑制器(TOSE)的术语和定义、技术要求、试验方法等。本标准规定的TOSE适用于交流额定电压至690V、符合IEC61400-24:2010规定的、运行于陆上的并网型双馈异步风力发电机组。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T2423.1-2008电工电子产品环境试验第2部分：试验方法试验A:低温(IEC60068-2-1:2007,IDT)GB/T2423.4-2008电工电子产品环境试验第2部分：试验方法试验Db:交变湿热(12h+12h循环)(IEC60068-2-30:2005,IDT)GB/T2423.10-2008电工电子产品环境试验第2部分：试验方法试验Fc:振动（正弦）(IEC60068-2-6:1995,IDT)GB/T4207-2012固体绝缘材料耐电痕化指数和相比电痕化指数测定方法(IEC60112:2009,IDT)GB4208-2008外壳防护等级(IP代码)(IEC60529:2001,IDT)GB/T5169.10-2006电工电子产品着火危险试验第10部分：灼热丝/热丝基本试验方法灼热丝装置和通用试验方法(IEC60695-2-10:2000,IDT)GB14048.1-2006低压开关设备和控制设备第1部分：总则(IEC60947-1:2001,MOD)GB/T17627.1-1998低压电气设备的高电压试验技术第一部分：定义和试验要求(IEC61180-1:1992,EQV)GB18802.1-2011低压电涌保护器(SPD)第1部分：低压配电系统的电涌保护器一性能要求和试验方法(IEC61643-1:2005,MOD)GB/T21714.1-2008雷电防护第1部分：总则(IEC62305-1:2005,IDT)IEC61000-4-30:2008电磁兼容(EMC)第4-30部分：试验和测量技术一一电能质量测量方法 Electromagnetic compatibility(EMC)Part4-30:Testing and measuring techniquepower qualitymeasurement methodsIEC61400-24:2010风力发电机组第24部分：雷电防护(Wind turbine Part 24:Lighting protection)3术语和定义下列术语和定义适用于本标准。3.1双馈异步发电机用瞬态过电压抑制器 transient overvoltage suppressionequipment for double-fedasynchronous generator;TOSE安装在双馈异步发电机定子或转子接线端的三相线路中的一种电器，用以限制由雷电或操作等引起的瞬态过电压和泄放瞬态电流，每相至少包含一非线性元件，能承受可能出现的再现尖峰电压。
