风力发电机组 主轴盘式制动器 NBT 31023-2021.pdf

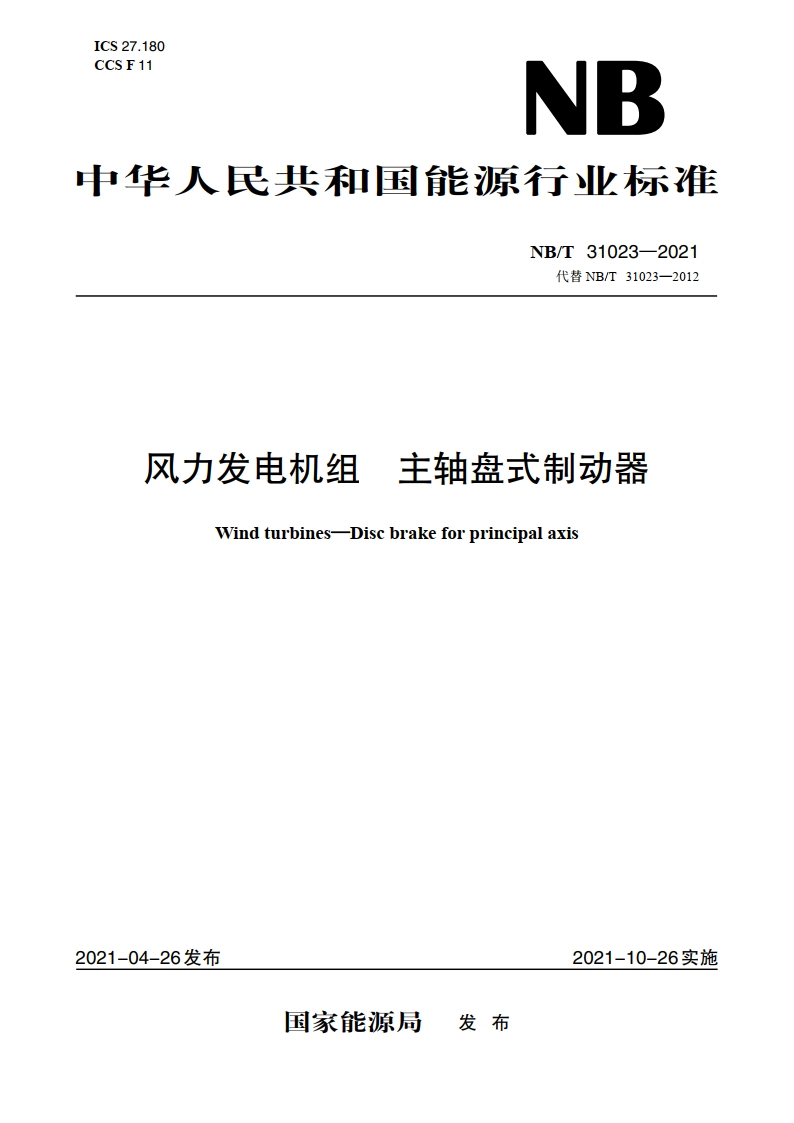

ICS27.180CCS F11NB中华人民共和国能源行业标能NB/T31023-2021代替NB/T31023-2012风力发电机组主轴盘式制动器Wind turbines-Disc brake for principal axis2021-04-26发布2021-10-26实施国家能源局发布NB/T 31023-2021前言本文件按照GB/T1.1-2020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。本文件代替NB/T31023-2012风力发电机组高速轴液压盘式制动器，与NB/T31023-2012相比，除结构调整和编辑性改动外，主要技术变化如下：a)更改了适用范围（见第1章，2012年版的第1章）：b)更改了部分规范性引用文件（见第2章，2012年版的第2章）：c)更改了制动器型式分类，增加了“基本参数”（见第4章）；d)增加了转子制动器的相关内容（见第5章）e)更改了工作环境和条件的一些规定（见5.1,2012年版的5.1）：f)增加了泄漏油观测收集的规定（见5.2.4）、轴向偏移量的规定（见5.2.9）和手动装置的规定（见5.2.11):g)更改了稳定性的规定（见5.3.5,2012年版的5.3.5）：h)更改了制动块的规定（见5.4.1,2012年版的5.4.1、5.4.2）、低温制动器的规定（见5.4.2,2012年版的5.4.3)、清洁度的规定（见5.4.3,2012年版的5.4.4）和弹簧的规定（见5.4.4,2012年版的5.4.5)；i)更改了涂层体系和附着力的规定（见5.5.1,2012年版的5.5.1）；j)更改了密封试验的试验内容（见6.2.3,2012年版的6.2.3）和保压试验的试验内容（见6.2.4，2012年版的6.2.4)；k)更改了制动块试验的试验内容（见6.3.1,2012年版的6.3.1）、耐温试验的试验内容（见6.3.3，2012年版的6.3.2)和清洁度试验的试验内容（见6.3.3,2012年版的6.3.3），增加了弹簧的试验内容（见6.3.4）；1)更改了漆膜附着力试验的试验内容（见6.4.3,2012年版的6.4.3）和表面耐蚀性能试验的试验内容（见6.4.4,2012年版的6.4.4）：m)更改了检验项目（见表4,2012年版的7.1.2、7.2.3）。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由国家能源局提出。本文件由能源行业风电标准化技术委员会风电机械设备分技术委员会(NEA/TC1/SC5)归口。本文件起草单位：焦作瑞塞尔盘式制动器有限公司、江西华伍制动器股份有限公司、江苏三斯风电科技有限公司、焦作市制动器开发有限公司、新疆金风科技股份有限公司、哈电风能有限公司、浙江运达风电股份有限公司、三一重能股份有限公司、中车株洲电力机车研究所有限公司、明阳智慧能源集团股份公司、国电联合动力技术有限公司、青岛华瑞丰机械有限公司、衡水昕龙制动绝缘材料有限公司、衡水众成摩擦材料有限公司、中广核新能源投资（深圳）有限公司河南分公司。本文件主要起草人：禹建功、史春香、宋宇航、彭增光、张彩霞、柏景雷、阳雪兵、刘明、罗勇水、庄剑余、黄昌黎、杨家春、曾军林、袁凌、张建福、魏金宝、刘洪来、李和春、王小军。本文件及其所代替文件的历次版本发布情况为：2012年首次发布为NB/T31023-2012:本次为第一次修订。本文件在执行过程中的意见或建议反馈至中国电力企业联合会标准化管理中心（北京市白广路二条一号，100761)。NB/T31023-2021风力发电机组主轴盘式制动器1范围本文件规定了水平轴风力发电机组主轴盘式制动器（以下简称“制动器”）的型式、基本参数和连接尺寸、技术要求、试验方法和检验规则，以及标识、包装、运输与贮存等。本文件适用于风轮扫掠面积大于或等于200的风力发电机组主轴用盘式制动器。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件：不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GBT1972碟形弹簧GB2900.53电工术语风力发电机组GB/TS210色漆和清漆拉开法附着力试验GBT6461一2002金属基体上金属和其他无机覆盖层经腐蚀试验后的试样和试件的评级GBT8923.1一2011涂覆涂料前钢材表面处理表面清洁度的目视评定第1部分：未涂覆过的钢材表面和全面清除原有涂层后的钢材表面的锈蚀等级和处理等级GBT9286色漆和清漆漆膜的划格试验GBT10125人造气氛腐蚀试验盐雾试验GB/T13306标牌GBT13384机电产品包装通用技术条件GBT13452.2一2008色漆和清漆漆膜厚度的测定GB/T23934热卷圆柱螺旋压缩弹簧技术条件GB/T26665制动器术语GBT30790.1一2014色漆和清漆防护涂料体系对钢结构的防腐蚀保护第1部分：总则GBT30790.2一2014色漆和清漆防护涂料体系对钢结构的防腐蚀保护第2部分：环境分类GBT30790.5色漆和清漆防护涂料体系对钢结构的防腐蚀保护第5部分：防护涂料体系GBT30790.6一2014色漆和清漆防护涂料体系对钢结构的防腐蚀保护第6部分：实验室性能测试方法BT7019工业制动器制动轮和制动盘JBT10205一2010液压缸B/T10917钳盘式制动器NBT31024一2021风力发电机组偏航液压盘式制动器NBT31144风力发电机组液压盘式制动器制动块3术语和定义GBT2900.53、GBT26665、JBT10205一2010和B/T10917中界定的术语和定义适用于本文件。1NB/T31023-20214型式、基本参数和连接尺寸4.1制动器根据作用方式分为常开型和常闭型。4.2制动器根据使用环境分为常温型和低温型。4.3制动器根据作用位置分为高速轴制动器和转子制动器。4.4高速轴制动器主要技术参数应符合表1和表2的规定，转子制动器主要技术参数应符合B/T31024一2021中4.4的规定。表1常开型制动器技术参数活塞直径额定工作压力单侧活塞数量负载效率制动盘厚度进、出油口尺寸泄漏油口mMPam尺寸75901690%30,40G14G14(G18)120注：括号内为不推荐选用尺寸。表2常闭型制动器技术参数额定夹紧力最大工作压力制动盘厚度泄漏油口kNMPa单侧活塞数量负载效率进、出油口尺寸m尺寸603190%30,40G14G14(G18)12020注：括号内为不推荐选用尺寸。5技术要求5.1工作环境和条件5.1.1工作环境温度：常温型为-20+50：低温型为-40+50。5.1.2相对湿度小于或等于95%.5.1.3腐蚀环境不应高于GB/T30790.2一2014中5.1的C4级和GB/T30790.1一2014中4.4的H级.5.1.4环境中不应有易燃、易爆性气体和介质。5.1.5制动盘应符合BT7019的要求，制动盘安装完成后，制动覆面相对于制动器安装底座基面的端面全跳动最大值不应大于0.3mm。5.1.6液压系统应满足制动器的工况要求，制动器最大工作压力应符合表1的要求，通入制动器的油液清洁度应符合BT10205一2010中7.2.3的要求。5.1.7制动器安装螺栓应采用高强度螺栓，并按规定的预紧力安装。5.1.8制动器制动时，制动盘的转速不应大于500mi血。注：制动转速大于500mi血时，由制造商与用户协商确定。5.2结构及功能要求5.2.1所有紧固件应有防松措施。5.2.2制动器最大工作行程设计值不应小于制动块摩擦材料厚度与每侧退距之和。
