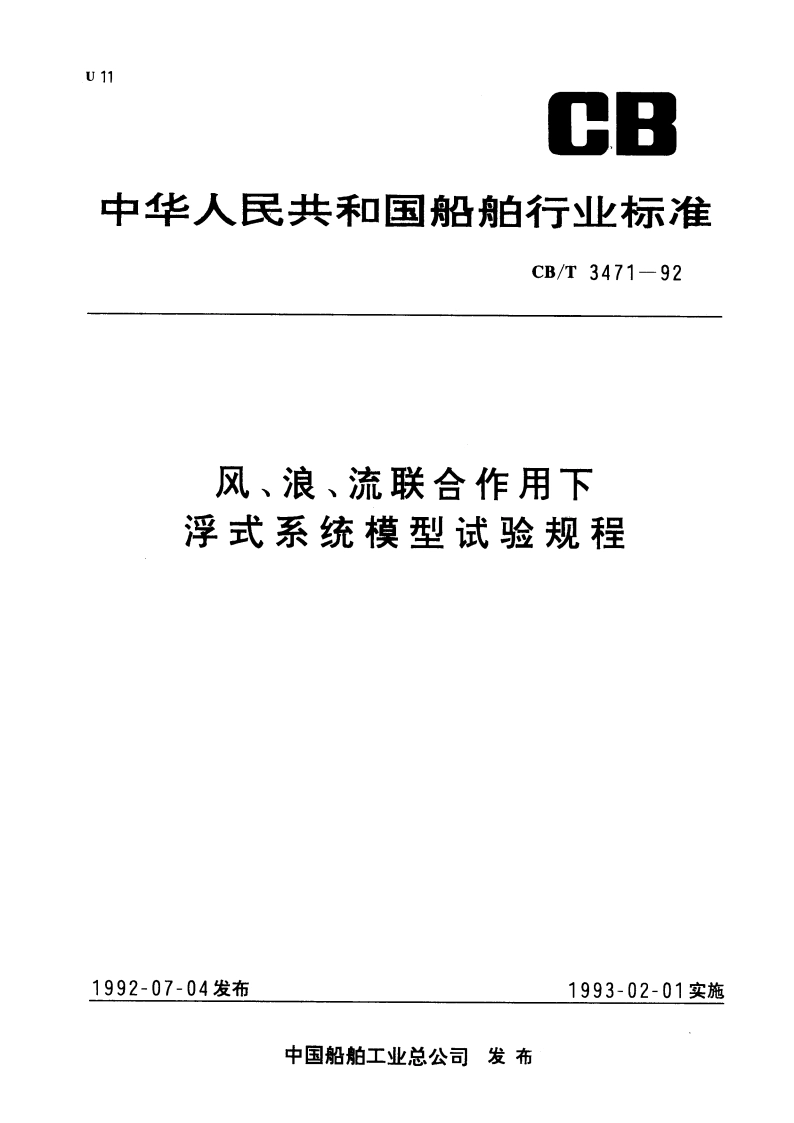

风、浪、流联合作用下浮式系统模型试验规程 CBT 3471-1992.pdf

CB/T3471-92对有航速的浮式系统模型试验，波浪可采用随浮体等速前进的随车测试方式，浪高仪应安置在因浮体运动而影响波浪参数较小的位置处。7.4拖车（或自航模）平均速度误差不大于0.03m/s。7.5水下测力器件应确保在试验所需的时间范围内要求水密、绝缘，以保证试验数据的可靠。8模型试验及其结果分析8.1模型试验8.1.1有航速试验，每班第一次开车，应以低速(0.40.8m/s)行驶一次，以检查系统的工作。8.2规则波试验时，须待水面相对平静后，再进行下一次造波，其间隔时间应大于5min。8.3试验结果的处理8.3.1规则波试验时，若水池波形稳定（符合前述要求），可以一次性试验结果为准，不必重复；对于规则波形不稳定或由于水池尺度小反射波影响较大的试验，可采用多次试验取其平均值；也可借助谐波分析的方法进行波频响应分析。8.3.2不规则波试验（特别是生存海况下的不规则波试验）应尽量采用时域统计分析方法处理其系统运动及系泊力的极值。8.3.3不规则波中的试验结果也可以采用谱分析方法，在进行谱分析时，不规则波试验数据应借助磁带机记录，或直接由计算机采样，在数据处理时采样时距首先应满足采样定律，如仅处理长周期运动及慢变力，采样时距应小于最小慢变周期的1/2。此外，在不规则波的数据分析中应采用窗函数修正方法。8.3.4通过谱分析求取统计值时，必须进行谱宽系数e修正，同时给出运动或外力的诸统计平均值（平均值及有义值，1/10最大值的平均值)，其中以有义值为主要统计特征值。8.3.5在需要进行滤波时，应采用滤波器或数字滤波方法以尽量减小相移为准则。9结果表达9.1试验报告中的结果均以实体参数给出，其横坐标可以用实际波长、波浪周期（或频率）或其无因次值表示；其纵坐标用无因次或实际有因次量给出（如波谱、力谱运动谱）。9.2不规则波试验的谱分析结果打印时应包括海浪、运动、力等统计平均值（平均值、有义值、1/10最大值的平均值)以及谱宽度系数e,平均周期T、谱峰周期T。等数据。9.3采用时域分析时应给出浮式系统在不规则波中系统运动及系泊力的极值及其幅值概率分布。附加说明：本标准由船舶理论与试验归口组提出。本标准由中国船舶工业总公司第七研究院702所归口。本标准由702所负责起草。本标准起草人戚心源。3
