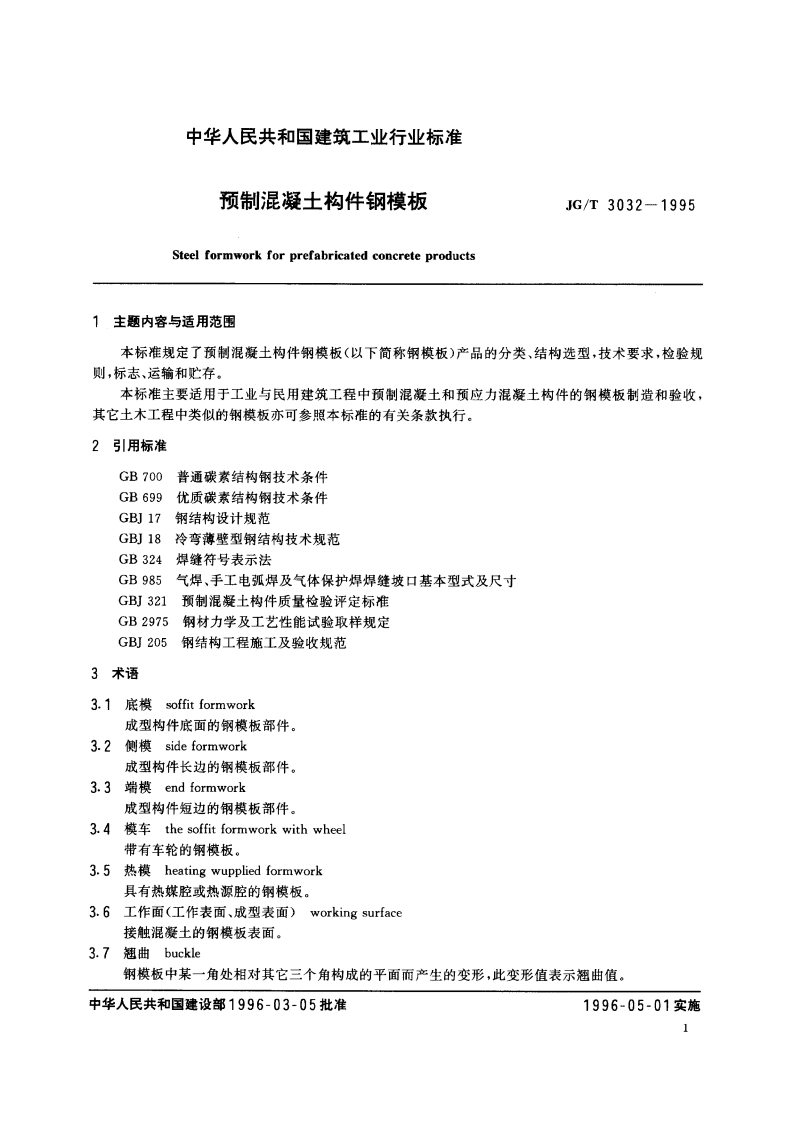

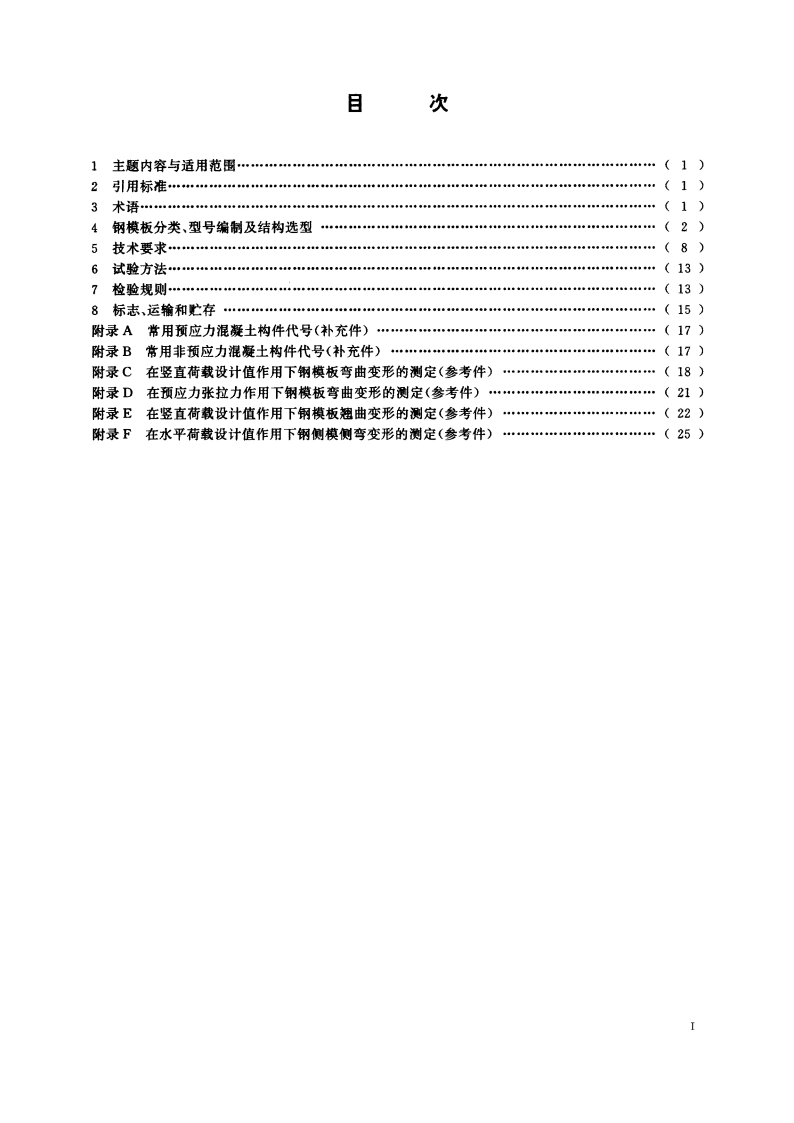

中华人民共和国建筑工业行业标准预制混凝土构件钢模板JG/T3032-1995Steel formwork for prefabricated concrete products1主题内容与适用范围本标准规定了预制混凝土构件钢模板（以下简称钢模板）产品的分类、结构选型，技术要求，检验规则，标志、运输和贮存。本标准主要适用于工业与民用建筑工程中预制混凝土和预应力混凝土构件的钢模板制造和验收，其它土木工程中类似的钢模板亦可参照本标准的有关条款执行。2引用标准GB700普通碳素结构钢技术条件GB699优质碳素结构钢技术条件GBJ17钢结构设计规范GBJ18冷弯薄壁型钢结构技术规范GB324焊缝符号表示法GB985气焊、手工电弧焊及气体保护焊焊缝坡口基本型式及尺寸GBJ321预制混凝土构件质量检验评定标准GB2975钢材力学及工艺性能试验取样规定GBJ205钢结构工程施工及验收规范3术语3.1 soffit formwork成型构件底面的钢模板部件。3.2模 side formwork成型构件长边的钢模板部件。3.3模end formwork成型构件短边的钢模板部件。3.4 the soffit formwork with wheel带有车轮的钢模板。3.5 heating wupplied formwork具有热媒腔或热源腔的钢模板。3.6工作面（工作表面、成型表面）working surface接触混凝土的钢模板表面。3.7曲buckle钢模板中某一角处相对其它三个角构成的平面而产生的变形，此变形值表示翘曲值。中华人民共和国建设部1996-03-05批准1996-05-01实施1JG/T3032-1995工(a)B(f)(b)(c)(g)B(d)(h)(e)(i)图1底模的一般结构型式4.3.1.1图1(a)适用于B不大于0.8m,承受单向预应力荷载及垂直荷载的底模；4.3.1.2图1(b)、图1(c)适用于B不大于2m,承受单向预应力荷载及垂直荷载的底模；4.3.1.3图1(d)适用于B不大于3m,承受垂直荷载的底模；图1(e)适用于B不大于3m,承受单向预应力荷载及垂直荷载的底模；4.3.1.4图1(f)适用于B大于3m,承受双向预应力荷载及垂直荷载的底模；4.3.1.5图1(g)适用于B大于3m,承受双向预应力荷载及垂直荷载的等腰三点支承底模（模车）；3
