非织造布气流成网机 FZT 93099-2017.pdf

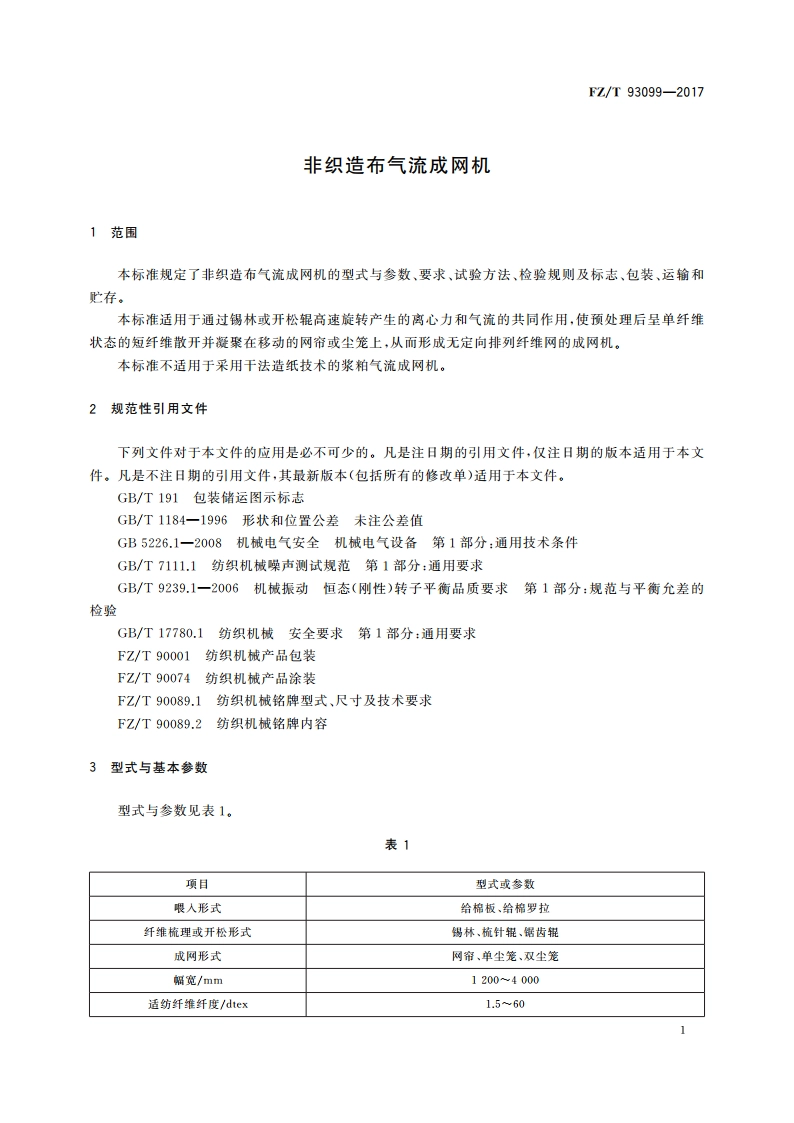

FZ/T93099-2017表1（续）项目型式或参数适纺纤维长度/mm575成网克重/(g/m2)202000成品纵横强力比(CD:MD)1.11.3注：当气流成网机原料为麻、高硅纤维等特种纤维时，其纤维纤度、长度、成网克重允许与本表有差异。4要求4.1主要零部件4.1.1给棉板刀口直线度公差应不低于GB/T1184-1996规定的7级。4.1.2给棉板两端面与其工作曲面的垂直度公差应不低于GB/T1184-1996规定的7级。4.1.3给棉板表面粗糙度Ra值应不大于1.6m。4.1.4给棉罗拉、锡林、开松辊的母线直线度公差应不低于GB/T1184-1996规定的7级。4.1.5锡林、开松辊的平衡品质等级应符合GB/T9239.1-2006的G2.5级的规定。4.1.6横向风机叶轮的平衡品质等级应符合GB/T9239.12006的G6.3级的规定。4.1.7文丘里管道密封良好，内表面不得钩挂纤维。4.1.8尘笼内外表面光滑，不得钩挂纤维。4.2传动系统4.2.1机架振幅应不大于0.1mm。4.2.2各帘子运转平稳，无跑斜或停滞现象。4.2.3锡林、开松辊两端的轴承温升不大于30，其余轴承温升不大于20。4.2.4整机运转平稳，无异常振动和冲击声响。4.3成网系统4.3.1横风轮风机、抽吸风机的风压、风量应能根据工艺要求进行调整。4.3.2横向风轮气幕开口应可调，气幕开口处横向气流速度偏差不大于2.5%。4.3.3抽吸横向气流速度偏差不大于7.5%。4.3.4输送帘、成网帘运行平稳，速度可调，纠偏装置可靠。4.3.5成网帘与成网压辊之间的间距应均匀一致，调节方便。4.4安全和环保要求4.4.1电气设备保护联接电路的连续性，应符合GB5226.1-2008中18.2.2的规定。4.4.2电气设备的绝缘性能，应符合GB5226.1-2008中18.3的规定，绝缘电阻不小于1MO。4.4.3电气设备的耐压试验，应符合GB5226.1-2008中18.4的规定。4.4.4以额定转速空载运转时，机器发射噪声声压级不大于85dB(A)。4.4.5应按GB/T17780.1的规定采取安全防护措施。2F7/T93099-20174.5外观4.5.1表面经镀覆和化学处理的零件，色泽应一致，保护层无脱落现象。4.5.2涂装质量应符合FZ/T90074的规定。4.5.3各类电线、管路的外露部分应排列整齐，安装牢固。4.6成网质量输出纤网应均匀，无明显条纹或云斑。5试验方法5.1检验方法5.1.1给棉板刀口直线度(4.1.1)用直尺和塞尺检测。5.1.2给棉板两端面与其工作曲面的垂直度(4.1.2)用直角尺和塞尺或框式水平仪检测。5.1.3给棉板表面粗糙度(4.1.3)用表面粗糙度仪检测。5.1.4给棉罗拉、锡林、开松辊的母线直线度(41.4)用平尺和塞尺检测。5.1.5锡林、开松辊、风机叶轮的动平衡品质(4.1.5、4.1.6)用动平衡机检测。5.1.6机果振幅(4.2.1)用振动测试仪在机架上距地面1m高度处检测。5.1.7轴承温升(4.2.3)用温度计在轴承座处检测，测量被测温度与环境温度之差。5.1.8气流速度偏差(4.3.2、4.3.3)用风速测试仪检测，其中，横向风轮气流速度偏差(4.3.2)在气幕开口处检测。测试时，沿机器幅宽方向同一水平高度，每500mm布一个测点。气流速度偏差值按式(1)计算：.=1u-71100%（1）式中：。一气流速度偏差：v,一各测点气流速度，单位为米每秒(m/s)；元一各测点气流速度的算术平均值，单位为米每秒(m/s)。5.1.9电气设备保护联接电路的连续性(4.4.1)用接地电阻测试仪检测。5.1.10电气设备绝缘性能(4.4.2)用500V兆欧表检测。5.1.11电气设备耐压试验(4.4.3)用耐压试验仪检测。5.1.12机器噪声(4.4.4)在对抽吸风机采取隔离或屏蔽措施的情况下，按GB/T7111.1的规定检测。5.1.13涂装(4.5.2)按FZ/T90074的规定检测。5.1.14其他项目用通用量具及手感、目测等方法检测。5.2空车运转试验5.2.1试验条件a)电源电压为(380士38)V,频率为(50士0.5)Hz:b)按最高工作转速运行。5.2.2试验时间：不小于2h。5.2.3检测项目：4.24.5。
