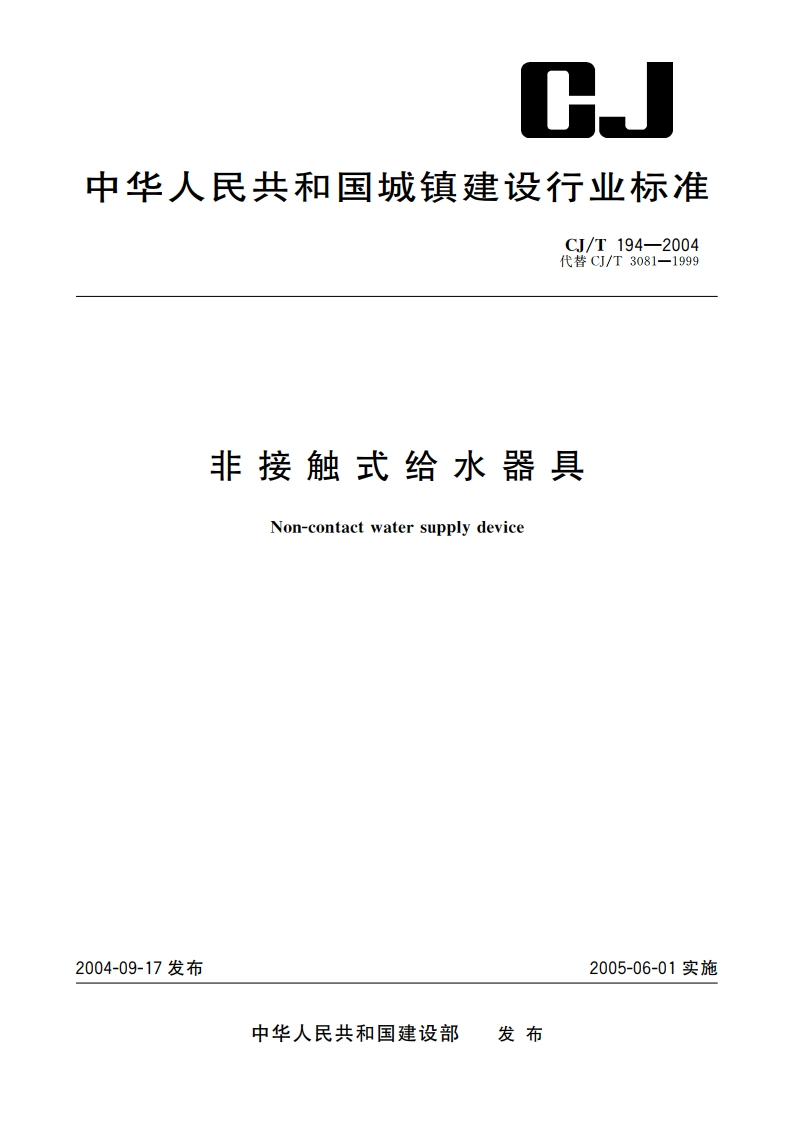

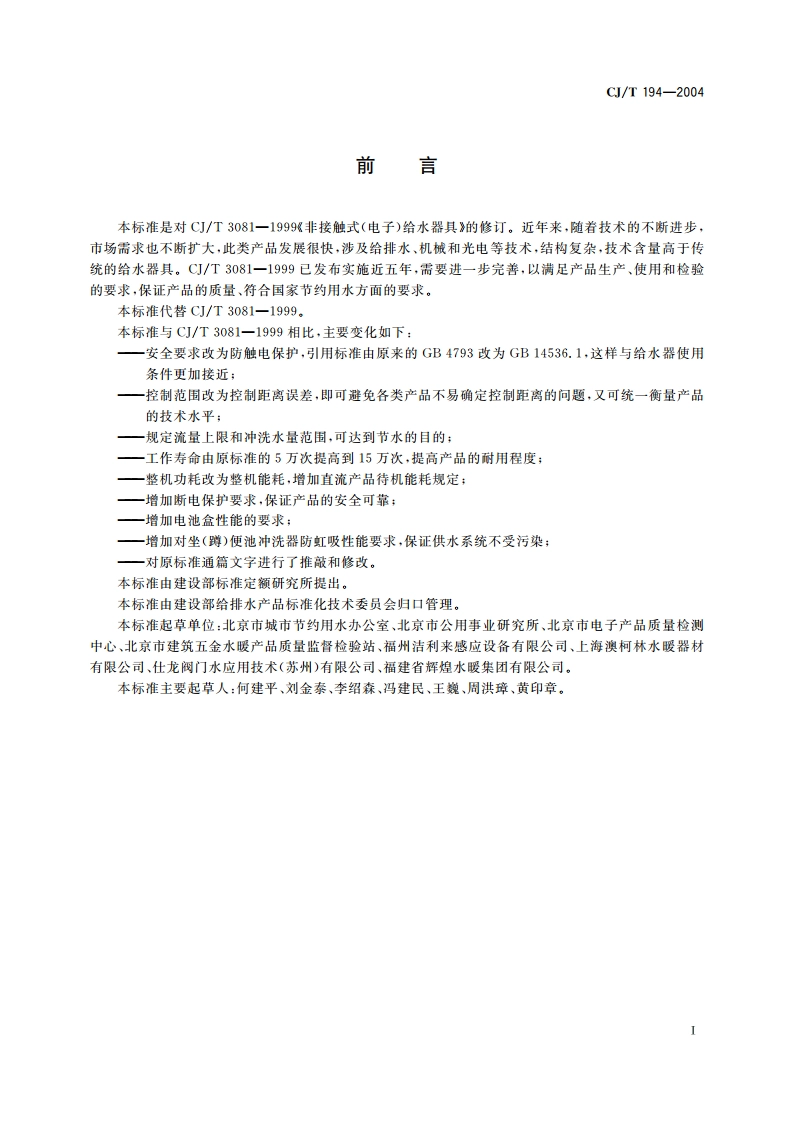

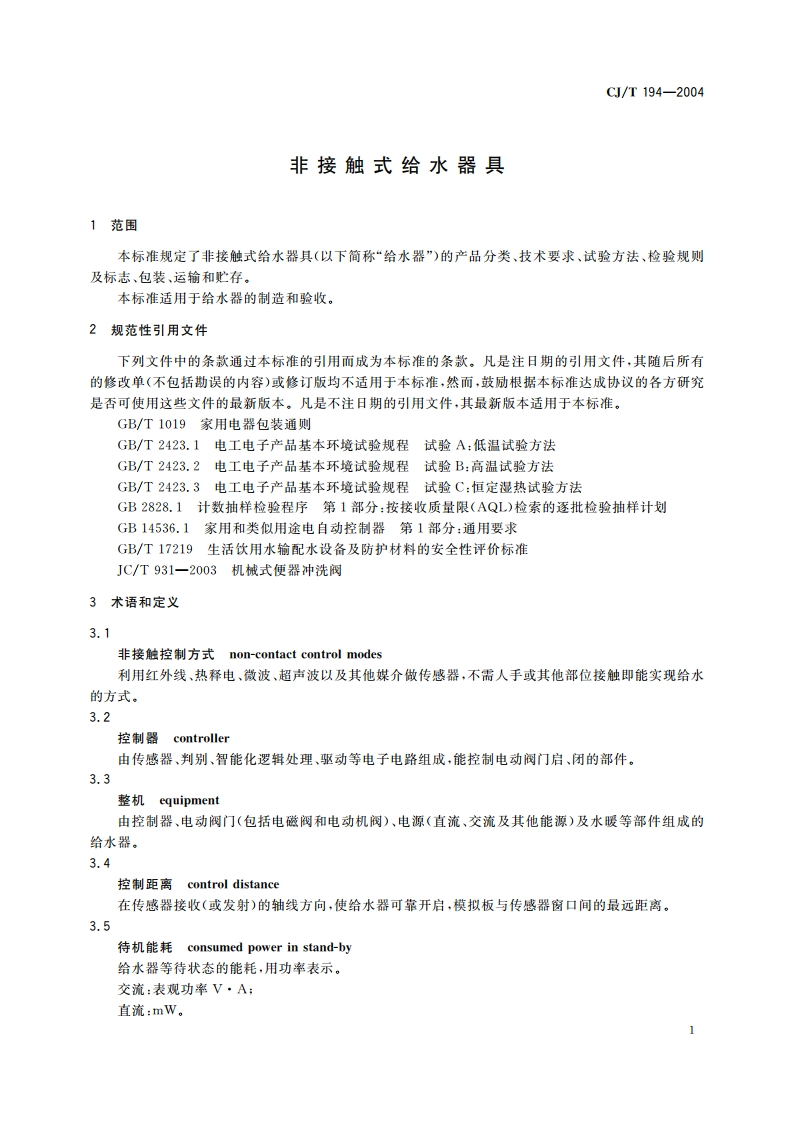

H中华人民共和国城镇建设行业标准CJ/T194-2004代替CJ/T3081一1999非接触式给水器具Non-contact water supply device2004-09-17发布2005-06-01实施中华人民共和国建设部发布CJ/T194-2004前言本标准是对CJ/T3081-1999非接触式（电子）给水器具的修订。近年来，随着技术的不断进步，市场需求也不断扩大，此类产品发展很快，涉及给排水、机械和光电等技术，结构复杂，技术含量高于传统的给水器具。CJ/T3081-1999已发布实施近五年，需要进一步完善，以满足产品生产、使用和检验的要求，保证产品的质量、符合国家节约用水方面的要求。本标准代替CJ/T30811999。本标准与CJ/T3081-1999相比，主要变化如下：安全要求改为防触电保护，引用标准由原来的GB4793改为GB14536.1,这样与给水器使用条件更加接近；控制范围改为控制距离误差，即可避免各类产品不易确定控制距离的问题，又可统一衡量产品的技术水平；规定流量上限和冲洗水量范围，可达到节水的目的；工作寿命由原标准的5万次提高到15万次，提高产品的耐用程度；整机功耗改为整机能耗，增加直流产品待机能耗规定：增加断电保护要求，保证产品的安全可靠；增加电池盒性能的要求；增加对坐（蹲）便池冲洗器防虹吸性能要求，保证供水系统不受污染；一对原标准通篇文字进行了推敲和修改。本标准由建设部标准定额研究所提出。本标准由建设部给排水产品标准化技术委员会归口管理。本标准起草单位：北京市城市节约用水办公室、北京市公用事业研究所、北京市电子产品质量检测中心、北京市建筑五金水暖产品质量监督检验站、福州洁利来感应设备有限公司、上海澳柯林水暖器材有限公司、仕龙阀门水应用技术（苏州）有限公司、福建省辉煌水暖集团有限公司。本标准主要起草人：何建平、刘金泰、李绍森、冯建民、王巍、周洪璋、黄印章。CJ/T 194-2004非接触式给水器具1范围本标准规定了非接触式给水器具（以下简称“给水器”）的产品分类、技术要求、试验方法、检验规则及标志、包装、运输和贮存。本标准适用于给水器的制造和验收。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T1019家用电器包装通则GB/T2423.1电工电子产品基本环境试验规程试验A:低温试验方法GB/T2423.2电工电子产品基本环境试验规程试验B:高温试验方法GB/T2423.3电工电子产品基本环境试验规程试验C:恒定湿热试验方法GB2828.1计数抽样检验程序第1部分：按接收质量限(AQL)检索的逐批检验抽样计划GB14536.1家用和类似用途电自动控制器第1部分：通用要求GB/T17219生活饮用水输配水设备及防护材料的安全性评价标准JC/T931-2003机械式便器冲洗阀3术语和定义3.1非接触控制方式non-contact control modes利用红外线、热释电、微波、超声波以及其他媒介做传感器，不需人手或其他部位接触即能实现给水的方式。3.2控制器controller由传感器、判别、智能化逻辑处理、驱动等电子电路组成，能控制电动阀门启、闭的部件。3.3整机equipment由控制器、电动阀门（包括电磁阀和电动机阀）、电源（直流、交流及其他能源）及水暖等部件组成的给水器。3.4控制距离control distance在传感器接收（或发射）的轴线方向，使给水器可靠开启，模拟板与传感器窗口间的最远距离。3.5待能耗consumed power in stand-by给水器等待状态的能耗，用功率表示。交流：表观功率VA;直流：mW。CJ/T194-20043.6工作（动态）能耗 consumed power in working交流供电的给水器用工作时的表观功率表示：VA。3.7洗手器faucets装在池、盆类器皿上的水龙头（水嘴）类给水器通称为洗手器。4分类与代号4.1给水器使用功能分类和名称代号：洗手器X;淋浴器L;沟槽小便池冲水器G;单体小便池冲水器D;坐（蹲）便器冲洗器Z。4.2给水器控制方式分类和名称代号：遮挡红外式Z;反射红外式F;热释电式R;微波反射式W;超声波反射式C;其他类型Q。5产品型号5.1产品型号的格式GF备用号公称压力公称直径特性代号名称代号名称代号：前两位GF表示给水器：非接触式的，第三位字母按4.1条确定。特性代号：前一位按4.2条确定，后一位是供电方式：交流用J;直流用Z。公称压力及直径：用数字表示，量纲为MPamm。厂商备用代号或改型序号：由生产厂自行规定。5.2示例反射红外式洗手器，直流供电，公称压力0.6MPa,公称直径15mm,C种产品，表示为：GFXFZ 0.6X15 C6技术要求6.1一般要求6.1.1工作条件环境温度：155C;2CJ/T194-2004水温：45；环境相对湿度(RH):(93)%；工作水压：0.05 MPa;0.6 MPa。6.1.2外观产品外观光洁，标识清晰，紧固件牢固无松动。6.1.3材质产品所使用的所有与饮用水直接接触的材料，应符合GB/T17219的规定。在6.1.1条工作条件下，不应对人体健康和环境产生危害。6.2防触电保护交流供电的给水器应该符合GB14536.1中类防触电控制器的要求：直流供电的给水器应该符合GB14536.1中类防触电控制器的要求。6.3使用性能使用性能技术要求见表1。表1技术要求序号项目沟槽小便池单体小便池坐（蹲）便池洗手器淋浴器冲洗器冲洗器冲洗器1控制距离误差/%士152开启时间/s113关断时间/s2269/(L/次)；0.15/24/25/水流量（动态水压0.1MPa土0.01MPa)(L/s)峰值流量(L/m)(L/工作周期)1.2/(L/s)5工作寿命通水使用次数/万次15待机3整机交流/VA6工作5能耗直流/mW待机0.57强度试验水压为0.9MPa时，阀体及各连接处无变形、无渗漏8密封试验水压分别为0.05MPa、0.6MPa时，给水器出水口处无渗漏9电源适应性改变额定电压值的士10%，满足表1中第1条的要求10相邻两机最小间隔距离/cm508050806.4断电保护采用电磁阀的给水器，断电状态下应自动关闭；采用微功耗（脉冲式）电磁阀的给水器，电源耗尽时应自动关闭；采用电动机阀的给水器应带手动开关装置。6.5电池盒性能电池供电的产品，电池应放入独立密封的电池盒内，应方便更换电池，电池盒应能够多次拆装，不得破损，螺丝不得溢扣；符合6.9条要求，且盒内金属件不得锈蚀。6.6抗干扰性能6.6.1多台整机同时通电工作，不得有误动作。6.6.2给水器不得受常用电器的干扰产生误动作。6.6.3白炽灯光斜照时，给水器的控制距离变化不大于士15%。3
