实验室用旋转式试样缩分器 DZT 0013-1991.pdf

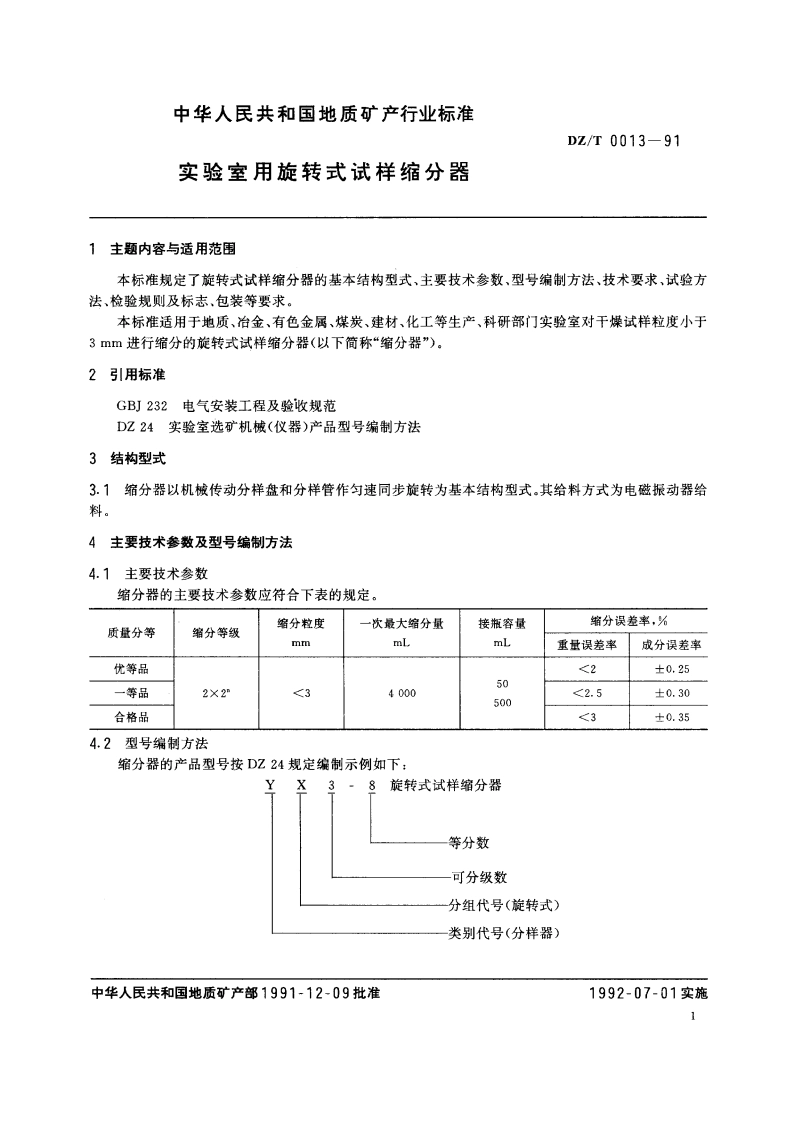

DZ中华人民共和国地质矿产行业标准DZ/T0013-91实验室用旋转式试样缩分器1991-12-09发布1992-07-01实施中华人民共和国地质矿产部发布中华人民共和国地质矿产行业标准DZ/T0013-91实验室用旋转式试样缩分器1主题内容与适用范围本标准规定了旋转式试样缩分器的基本结构型式、主要技术参数、型号编制方法、技术要求、试验方法、检验规则及标志、包装等要求。本标准适用于地质、冶金、有色金属、煤炭、建材、化工等生产、科研部门实验室对干燥试样粒度小于3mm进行缩分的旋转式试样缩分器（以下简称“缩分器”）。2引用标准GBJ232电气安装工程及验收规范DZ24实验室选矿机械（仪器）产品型号编制方法3结构型式3.1缩分器以机械传动分样盘和分样管作匀速同步旋转为基本结构型式。其给料方式为电磁振动器给料。4主要技术参数及型号编制方法4.1主要技术参数缩分器的主要技术参数应符合下表的规定。缩分粒度一次最大缩分量接瓶容量缩分误差率，%质量分等缩分等级mmmLmL重量误差率成分误差率优等品2士0.2550一等品22340002.5士0.30500合格品3士0.354.2型号编制方法缩分器的产品型号按DZ24规定编制示例如下：YX3-8旋转式试样缩分器等分数可分级数分组代号（旋转式）类别代号（分样器）中华人民共和国地质矿产部1991-12-09批准1992-07-01实施DZ/T0013-915技术要求5.1缩分器应符合本标准要求，并按照规定程序批准的图样及技术文件制造、验收。5.2制造用的紧固件、外购件、原材料、配套件均应符合现行国家标准的规定，并附有质量合格证明。5.3铸铁件、有色金属铸件不允许有砂眼、气孔、夹渣、缩松等缺陷。5.4板金件不得有折皱、凹痕、残留飞边、毛刺等缺陷、锐边应倒钝。5.5焊接件的焊口应平整、无缺焊，焊渣应清理干净，并不得有咬边、焊瘤、未焊透等缺陷。5.6粘结件应粘结均匀、牢固可靠，接口的粘结剂流痕应清理干净。5.7落料管与分样盘焊接（粘结）时，相邻落料管间的角度允差10；各落料管对分样盘轴线允差5。5.8缩分器分样盘落料口交接平面处，工作中不得存有试样残留物。5.9缩分器的回转支管与底座组装后垂直度不得超过0.3mm。5.10缩分器起动应平稳自如，分样盘外圆摆动不得超过0.2mm。5.11减速箱的密封部位，不得有渗、漏油现象。5.12电气装置应符合GBJ232的规定，接地装置应牢固可靠，并标明接地标志。5.13缩分器的各个运动部位温升不高于40，最高温度不超过60。5.14主要零部件技术要求5.14.1每台缩分器的接料瓶，各个相对重量差不得超过20g。5.14.2与试样接触的零件，均需选用不锈钢或其他不致锈蚀及试样不被吸附、污染的材料制成。5.14.3分样盘应符合下列要求：a.热处理硬度不超过HB220;b.落料孔间交线等分精度不超过士0.17mm;c.落料孔间交线飞边应清除，但应保持圆形几何锐角；d.与试样接触各处的表面粗糙度不低于R1.6。5.15外观要求5.15.1烤漆表面应光滑平整，色泽均匀，不允许有气泡、脱层、裂纹、阴影等缺陷。5.15.2电镀件、抛光件应保持原来的几何形状，表面无掉皮、气泡，阴影等缺陷。6试验方法与验收规则6.1缩分器分出厂试验和型式试验6.1.1有下列情况之一时，一般应进行型式试验：a.新产品或老产品转厂生产的试制定型鉴定；b.正式生产后，结构、材料、工艺有较大改变可能影响产品性能时；c.产品停产三年以后，重新生产时；d.连续生产三年后的周期性试验；e.国家质量监督机构或产品质量评比认为需要时。6.2出厂试验6.2.1缩分器组装检验合格后，按规定加足润滑油，进行1h的空运转试验，检查是否符合5.10、5.11、5.13条规定的要求。6.2.2缩分试验6.2.2.1试样要求a.试样材料：花岗岩或石英岩；b.粒度：-1mm;c.试样重量：1000g2DZ/T 0013-91d.经105干燥处理。6.2.2.2将制备的试样作三级缩分，所缩分的试样重量误差率应符合4.1条表列规定的要求。6.3型式试验6.3.1型式试验应在6.2条出厂试验的基础上进行。6.3.2缩分化学成分误差试验6.3.2.1以二氧化硅为基体的矿样，按化学分析要求制成粉样重1000g,并按6.2.2.1中d项干燥处理。6.3.2.2按6.3.2.1制备的试样，做三级缩分，所缩分的试样按组做化学成分分析，其误差率均应符合上表的规定。6.4检验规则6.4.1每台缩分器均应按本标准要求进行检验，经出厂试验合格后，并附有质量检验合格证明，方允出厂6.4.2符合6.1.1规定的缩分器应进行型式试验，检验数量一般为2台。7标志与包装7.1每台缩分器应在明显的位置固定有铭牌标明：a.产品型号与名称；b.主要技术参数；c.产品生产日期及批号；d.整机重量；e.制造厂名；f.注册商标。7.2缩分器包装前，应清除污物，外露未油漆表面应涂防锈油脂。7.2.1包装时，应将缩分器可靠地固定在包装箱底座上，接料瓶应用泡沫塑料作填充料，装在木盒或可靠的纸盒内，并固定在包装箱内。7.2.2每台缩分器应配有塑料罩。7.2.3包装箱应有防雨、防潮措施，并符合水陆运输的规定。7.2.4包装箱内应附有下列技术文件，并用塑料袋封装：a.装箱单；b.产品质量合格证明；c.产品使用说明书。7.2.5包装箱外表面应标明：a.收货单位和地址；b.产品型号和名称；c.重量（净重和毛重）；d.发货单位；e.“小心轻放”、“不许倒置”、“防雨”、“防潮”等标志。附加说明：本标准由地质矿产部提出。本标准由全国地质矿产标准化技术委员会实验室选矿设备分技术委员会归口。本标准由贵阳探矿机械厂、中国地质矿产经济研究院标准化研究室负责起草。3(京)新登字023号L6-EL00 L/Za中华人民共和国地质矿产行业标准实验室用旋转式试样缩分器DZ/T0013-91中国标准出版社出版(北京复外三里河)中国标准出版社北京印刷厂印刷新华书店北京发行所发行各地新华书店经售版权专有不得翻印开本88012301/16印张1/2字数60001992年6月第一版1992年6月第一次印刷印数1-3000书号：1550662-8195DZ/T0013-1991标目190-45
