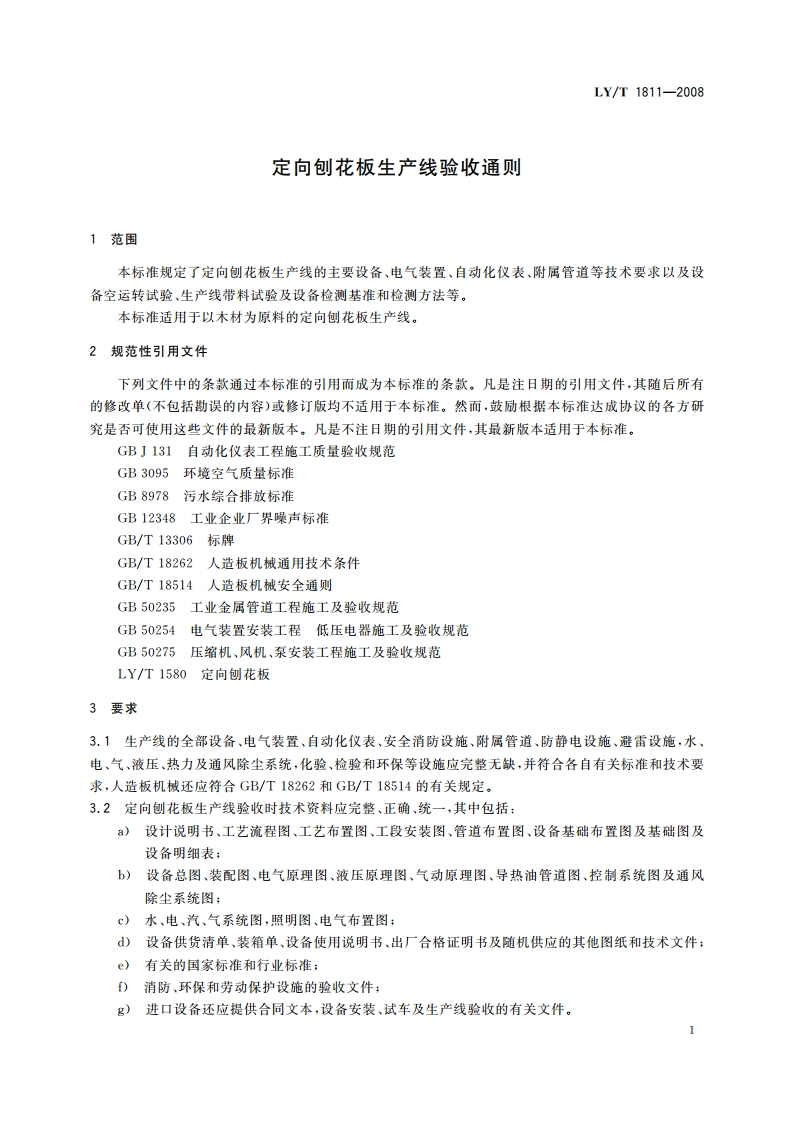

LY/T 1811-20084设备基础4.1混凝土应达到设计强度，基础表面应平整，无裂缝、蜂窝、麻面等缺陷。4.2基础纵、横中线应与设计中线相符。纵、横中线垂直度允差1000：1。4.3基础承载面标高允差-%mm。5设备安装5.1安装精度5.1.1长材刨片机、摆动筛、刨花料仓、刨花计量料仓、刨花干燥机等设备，纵向（车间柱距方向，下同）、横向位置允差士5mm,标高允差士5mm,水平度允差1000：0.50。5.1.2铺装机、横截锯、预压机、链式板坯运输机、装板机、热压机、卸板机、板坯回收装置、卸板运输机、翻板机、纵横裁边机、砂光机等设备，纵向、横向位置允差士2mm,标高允差士1mm,水平度允差1000:0.10。连续平压热压机纵向、横向位置允差士0.5mm,标高允差士0.25mm。连续平压热压机在驱动辊与张紧辊距离内，水平度允差0.10mm。5.2安装精度检测基准5.2.1纵向位置检测基准长材刨片机的主轴纵向中线，摆动筛进料口轴线，刨花料仓进料口轴线，刨花干燥机（进风口端面）进料口轴线，铺装机第一成型箱下料口纵向中线，横截锯导轨纵向中线，预压机活动下顶板纵向中线，链式板坯运输机驱动辊轴线、卸板运输机等设备驱动辊轴线，装板机、卸板机吊笼纵向中线，板坯回收装置进料口纵向中线，热压机下顶板纵向中线，连续平压热压机被动辊轴线，翻板机翻板架纵向中线，纵向裁边机锯片主轴轴线，横向裁边机纵向中线，砂光机第一砂架驱动辊轴线。5.2.2横向位置检测基准长材刨片机的出料口纵向中线，摆动筛进料口轴线，刨花料仓进料口轴线，刨花干燥机（进风口）转筒纵向轴线，铺装机成型箱横向中线，横截锯横向中线，预压机活动下顶板横向中线，链式板坯运输机、卸板运输机等设备驱动辊筒长度中线，板坯回收装置进料口横向中线，装板机、卸板机吊笼横向中线，热压机下顶板横向中线，连续平压热压机机架底梁长度中线，翻板机翻板架轴线，纵向裁边机锯片主轴横向中线，横向裁边机锯片轴线，砂光机砂架接触辊横向中线。5.2.3标高检测基准长材刨片机的进料运输机上平面，摆动筛进料口平面，刨花料仓进料口平面，刨花干燥机进料口平面，链式板坯运输机、卸板运输机等运输带上平面，板坯回收装置上平面，装板机吊笼上止点第一层上平面，热压机活动横梁下止点第一层热压板上平面，连续平压热压机机架内框下平面，卸板机上止点第一层上平面，翻板机、纵横裁边机、砂光机等设备进料辊上平面。5.3检测方法5.3.1设备纵、横向位置检测方法在被测区段首末设备两端设计纵轴线上标杆处，用钢丝以重锤张紧拉一直线并调至水平允差1000:1,但全长不大于20mm。用钢板（卷）尺在水平面内，沿钢丝垂直方向测量设备横向基准与钢丝距离为设备横向位置，沿钢丝长度方向测量设备纵向基准为设备纵向位置。每台设备测量点不少于2点（最大范围），以最大差为测量值。也可用经纬仪等测量。5.3.2设备标高检测方法用水准仪或激光水准仪检测。5.3.3设备水平度检测方法用框式水平仪、水准仪或激光水准仪检测。2
