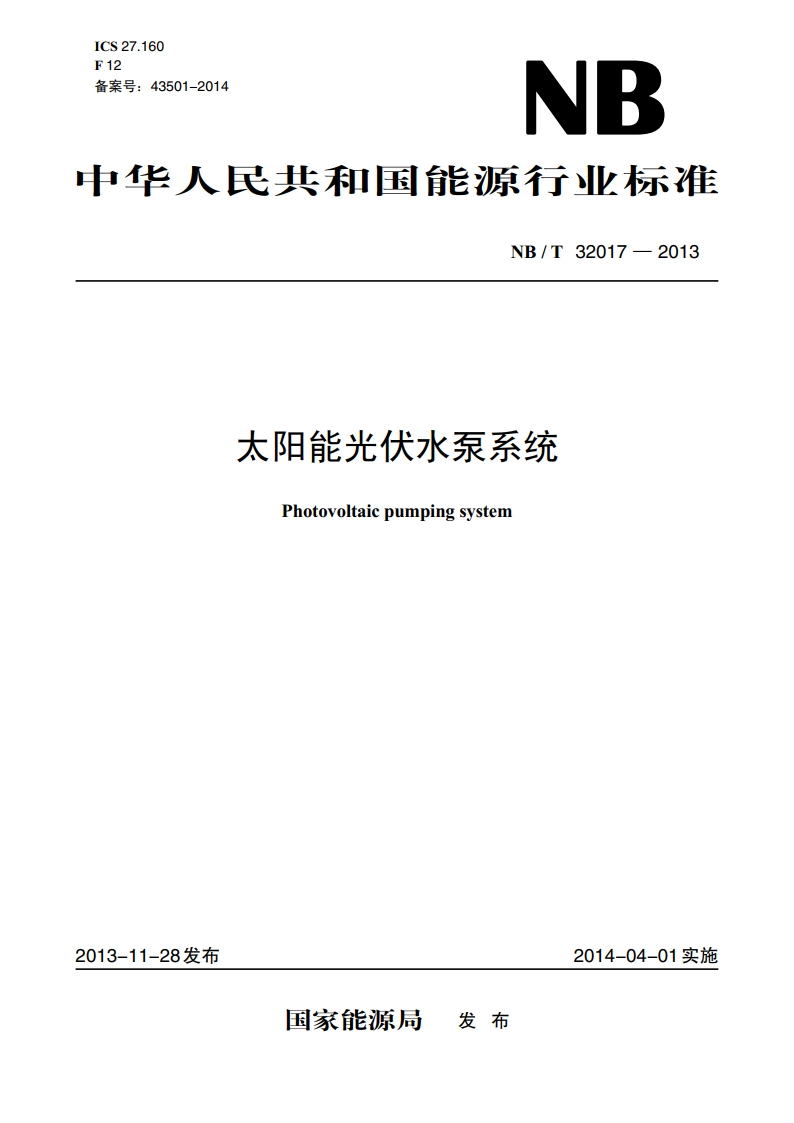

太阳能光伏水泵系统 NBT 32017-2013.pdf

NB/T32017-20133.5直流/交流逆变器DC/AC inverter将直流电转换为交流电并控制光伏交流水泵系统工作的装置。3.6最大功率点跟踪（MPPT）maximum power point tracking通过直流变换和寻优控制，始终使太阳电池组件/方阵工作在最大功率点附近。3.7扬水值pumping threshold value光伏水泵系统自动开启并驱动水泵出水时的启动功率与额定功率的百分比。3.8扬程pumphead出口总水头H与入口总水头H的差值。3.9机泵系统效率motor-pump system efficiency光伏水泵系统内驱动电动机、水泵以及相应的控制逆变单元组成的系统的效率。3.10机泵系统加权效率weighted efficiency of motor-pump system在不同功率点的效率进行加权计算而得出的效率。4系统分类与配置4.1系统分类按照供电种类和方式的不同，太阳能光伏水泵系统分为光伏直流水泵系统和光伏交流水泵系统两种。4.2系统的配置系统的基本构成及主要部件如图1和图2所示。光伏水泵直流电动控制器机一水泵蓄水池太阳电池组件/方阵水源图1太阳能光伏直流水泵系统光伏水泵交流电动逆变器机一水泵蓄水池太阳电池组件/方阵水源图2太阳能光伏交流水泵系统2
