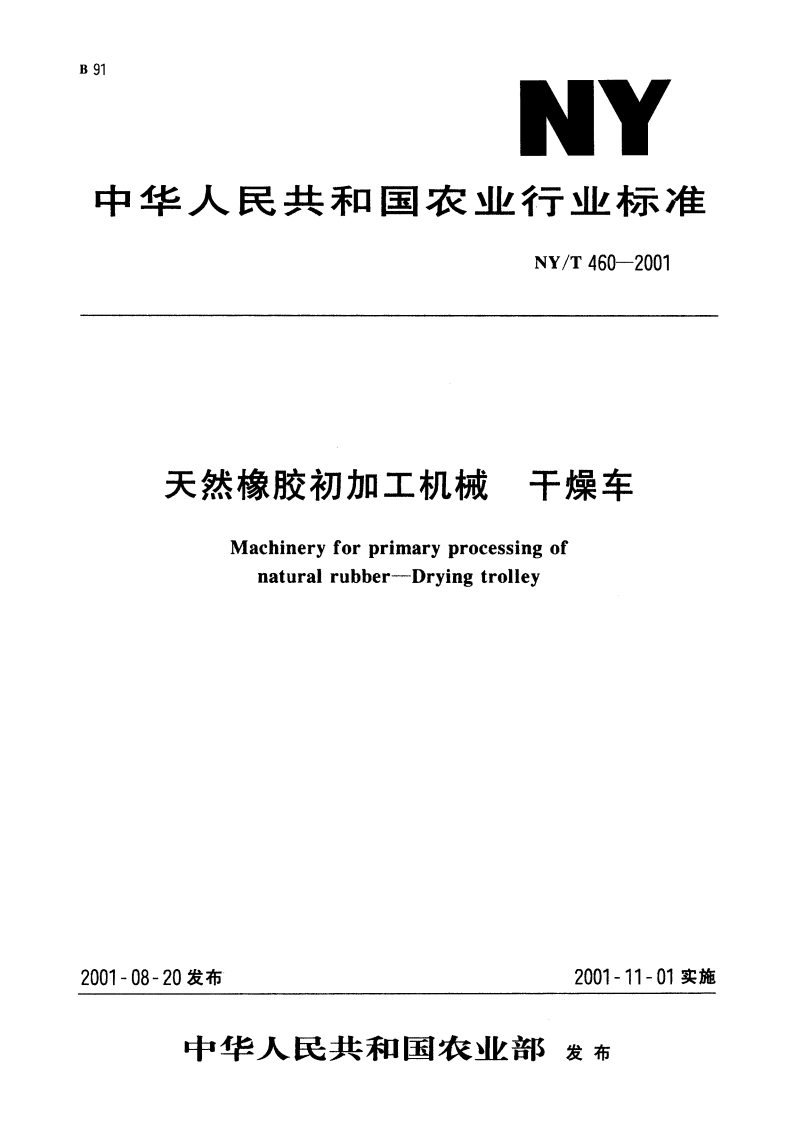

天然橡胶初加工机械 干燥车 NYT 460-2001.pdf

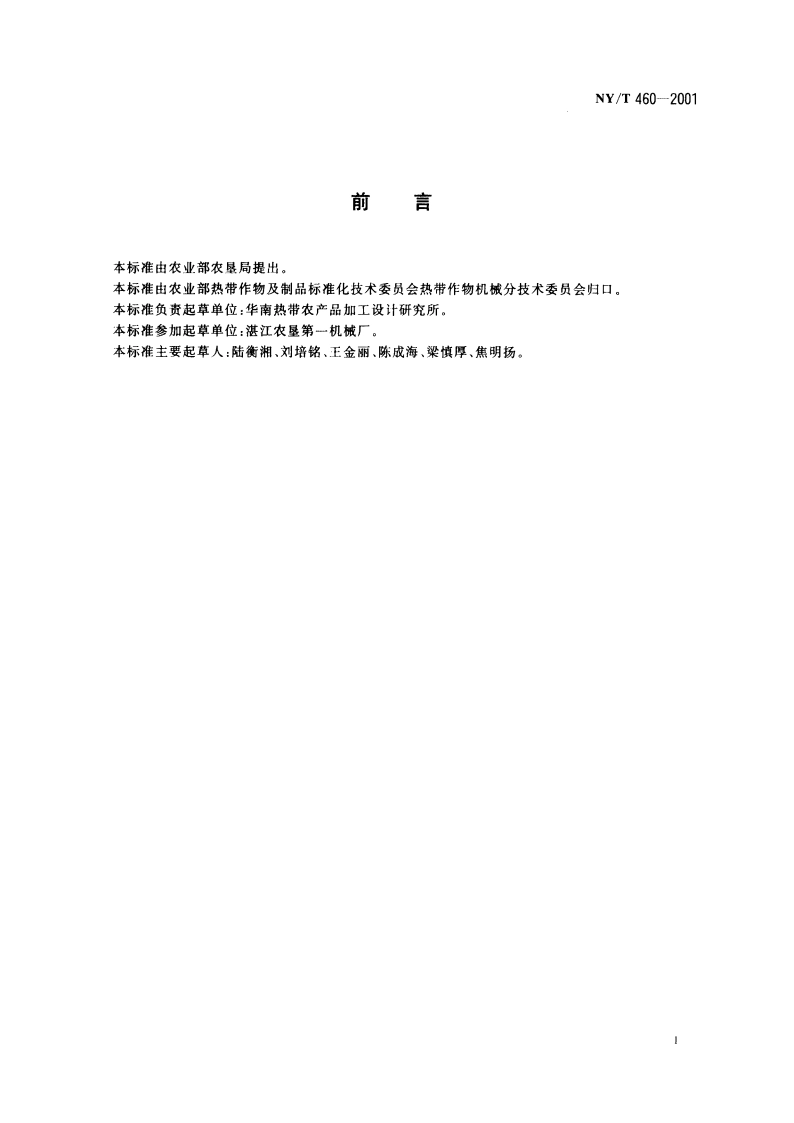

NY/T460-2001前言本标准由农业部农垦局提出。本标准由农业部热带作物及制品标准化技术委员会热带作物机械分技术委员会归口。本标准负责起草单位：华南热带农产品加工设计研究所。本标准参加起草单位：湛江农垦第一机械厂。本标准主要起草人：陆衡湘、刘培铭、王金丽、陈成海、梁慎厚、焦明扬。NY/T460-2001GB/T699中规定的45号钢的材料制造。4.5.2车轮及轮轴的轴承位直径尺寸偏差分别符合GB/T1800.4中J7及js7的规定，轴承位表面粗糙度要求不低于GB/T1031规定的Ra3.2。4.6装配要求4.6.1车箱下端与箱座（也称车底架）上端接触处的间隙不大于3mm。4.6.2四轮对角线差、同轴两轮中心线与箱体中心线偏差见表3。表3四轮对角线差、同轴两轮中心线与箱体中心线偏差单位为毫米型号四轮对角线差同轴两轮中心线与箱体中心线偏差GZC-14-6004007003士1.5GZC-28-6004007004士2GZC-20-6004004003士1.5GZC-28-6004004004土2GZC-20-6703304004土1.5GZC-28-6703304004土2GZC-32-670330700324.6.3干燥车的运动件应转动灵活，不应有卡紧现象。4.6.4干燥车的紧固件应紧固，不应有松动现象。4.6.5干燥车的密封胶皮长短应适宜，以确保密封效果。5试验方法5.1将干燥车置于水平的轨道上，检查其四轮是否接触轨道，行走是否顺畅、平稳。5.2用分度值不大于1mm的量具检验干燥车各部对角线差、箱格尺寸偏差及同轴两轮中心线与箱体中心线偏差。5.3尺寸公差的检验按GB/T3177的规定执行。6检验规则6.1干燥车出厂之前应经过制造厂检验部门的检验，检验合格后签发合格证方能出厂。6.2出厂检验项目：a)检验干燥车的基本参数和尺寸是否符合使用说明书的规定；b)检验干燥车的装配要求是否符合本标准4.6的规定。6.3装配调整好的干燥车，应整机进行检验，检验过程中不应拆卸任何零部件。6.4型式检验按NY/T409-2000中7.3.1的规定进行，检验项目为本标准第4章规定的全部项目，数量不少于2台。7标志、包装、运输及贮存干燥车的标志、包装、运输和贮存按NY/T409-2000中第8章的规定执行。
