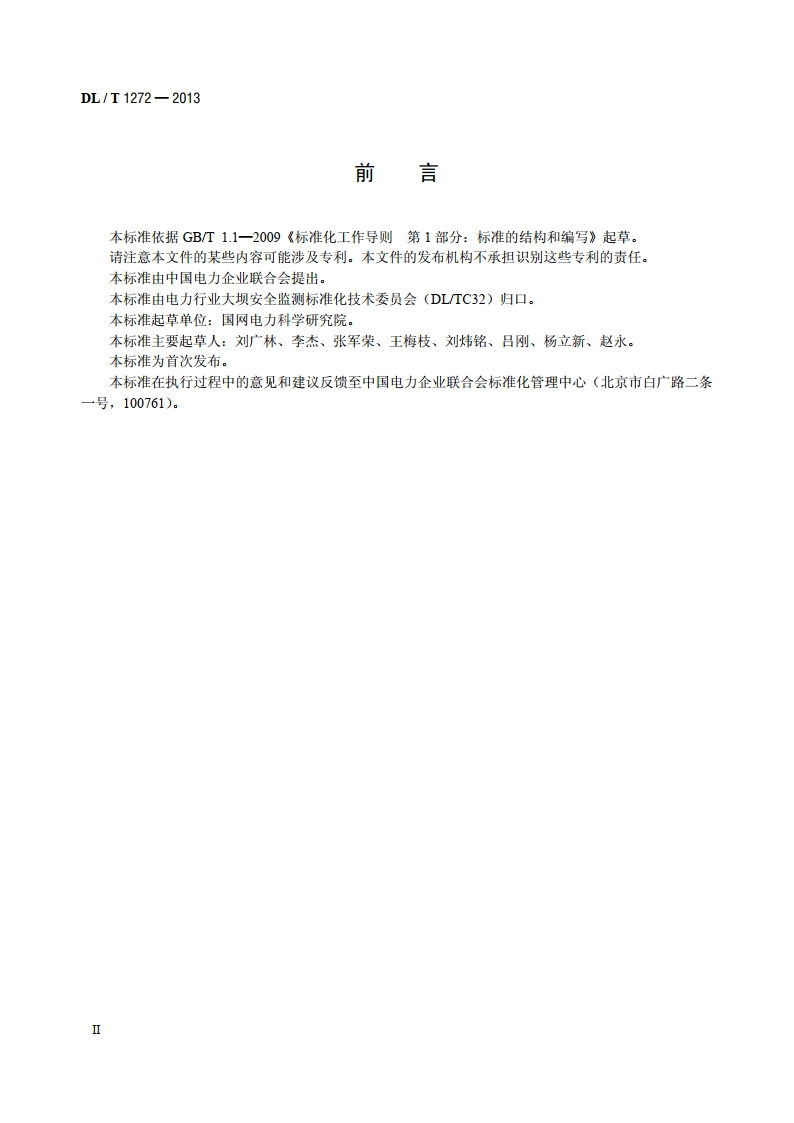

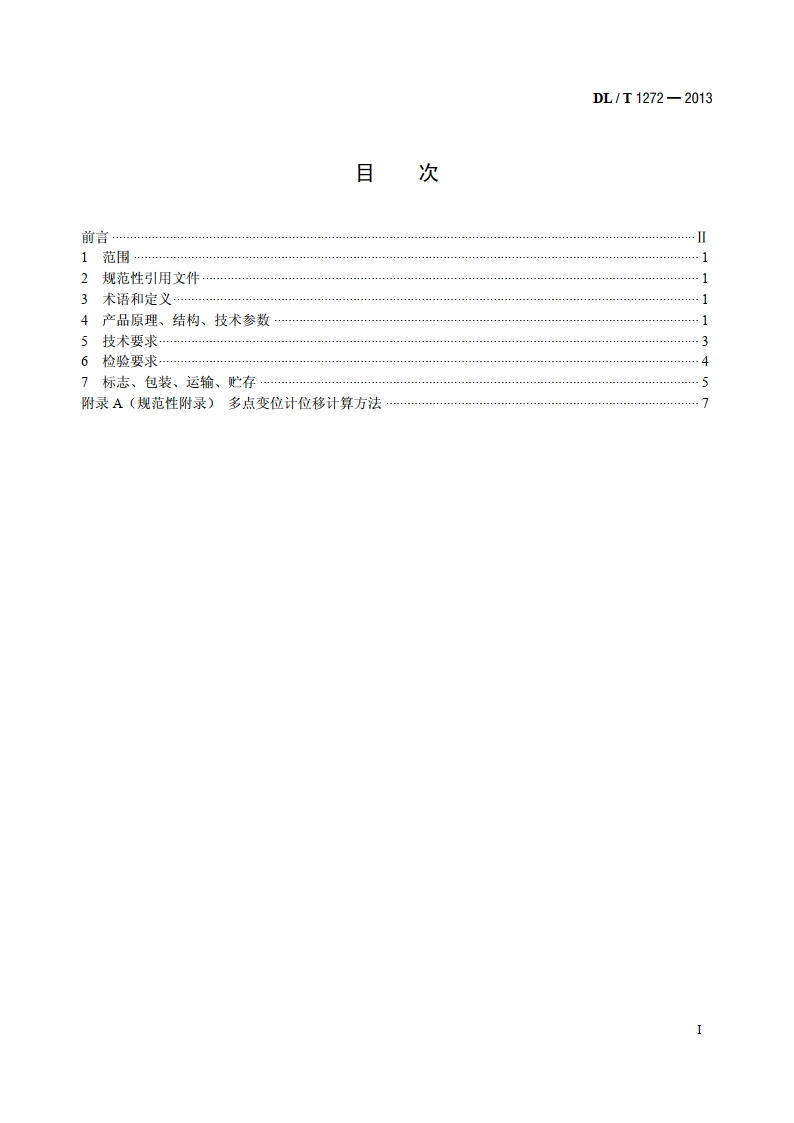

DL/T1272-2013前言本标准依据GB/T1.1-2009标准化工作导则第1部分:标准的结构和编写起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由中国电力企业联合会提出。本标准由电力行业大坝安全监测标准化技术委员会(DL/TC32)归口。本标准起草单位:国网电力科学研究院。本标准主要起草人:刘广林、李杰、张军荣、王梅枝、刘炜铭、吕刚、杨立新、赵永。本标准为首次发布。本标准在执行过程中的意见和建议反馈至中国电力企业联合会标准化管理中心(北京市白广路二条一号,100761)。DL/T1272-2013灌浆管及排气管等组成。每套装置可含2个6个测点。多点变位计装置以孔口装置为相对基准,将锚头按设计要求在钻孔中依次固定于待测量位置,锚头与传递杆相连,保护套管将传递杆与周围介质隔开。当锚头与孔口装置之间产生相对位移时,通过传递杆传递到孔口,由位移计或测量器具测得该位移。多点变位计装置原理及结构示意图如图1所示。281一位移计或测量器具:2一孔口装置:3一排气管(选配):4一灌浆管(选配):5一传递杆及保护管:6一支撑板:7一隔离板(选配):8一锚头图1多点变位计装置原理及结构示意图4.2产品主要部件规格多点变位计装置主要部件的材质和规格见表1。表1多点变位计装置主要部件的材质和规格序号名称材质规格备注mm1位移计执行对应产品标准2测量器具执行对应产品标准不锈钢3孔口装置碳钢外径:50159防腐防锈蚀处理塑料不锈钢直径:79:表面粗糙度Ra=1.6,传递杆采用公母长度:2000螺纹连接加长,螺纹尺寸M5104传递杆玻璃纤维直径:79表面粗糙度Ra=1.6碳纤维不锈钢传递杆外径:1416:保护管塑料壁厚:25玻纤、碳纤维传递杆保护管塑料外径:1517内壁表面粗糙度Ra=1.6塑料6支撑板直径:75150:金属厚度:57隔离板橡胶外径:75150:厚度:80特殊要求时配置8灌浆管聚乙烯有灌浆要求的多点变位计装置中配置,规格:202耐压不小于0.5MPa9排气管塑料内径:48有灌浆要求的多点变位计装置中配置2
