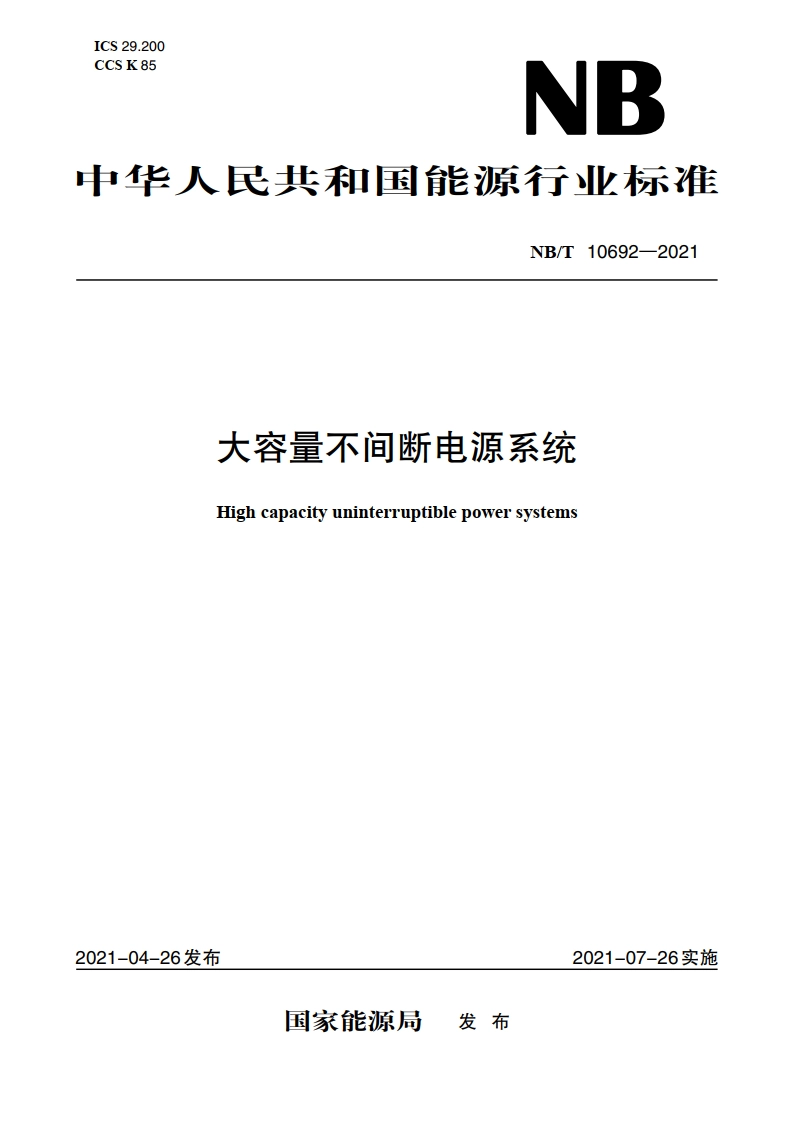

大容量不间断电源系统 NBT 10692-2021.pdf

NB/T10692-2021大容量不间断电源系统1范围本文件规定了大容量不间断电源系统及其并联系统的正常使用条件、电气性能、试验方法、检验规则，以及标志、包装、运输、贮存。本文件适用于100kVA及以上的大容量不间断电源系统（以下简称“大容量UPS”)以及大容量不间断电源并联系统（以下简称“并联系统”）。本文件不适用于模块化不间断电源系统。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件：不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191包装储运图示标志GB/T2423.1-2008电工电子产品环境试验第2部分：试验方法试验A:低温GB/T2423.2-2008电工电子产品环境试验第2部分：试验方法试验B:高温GB/T2900.33电工术语电力电子技术GB/T3859.1-2013半导体变流器通用要求和电网换相变流器第1-1部分：基本要求规范GB/T7260.2-2009不间断电源设备(UPS)第2部分：电磁兼容性(EMC)要求GB/T7260.3-2003不间断电源设备(UPS)第3部分：确定性能的方法和试验要求GB/T13384机电产品包装通用技术条件3术语和定义GB/T2900.33、GB/T3859.1-2013和GB/T7260.3-2003界定的以及下列术语和定义适用于本文件。3.1大容量不间断电源系统 high capacity uninterruptible power system；high capacity UPS容量100kVA及以上，结构中不含可插拔的功率单元，且以单机运行的不间断电源系统。3.2大容量不间断电源并联系统 parallel high capacity uninterruptible power system;parallel high capacity UPS两个或两个以上大容量不间断电源系统的输出并联连接构成的供电系统。3.3功率单元powerunit将交流电转换为交流电的电力电子变换单元。3.4输出电流不均衡度unbalance of output current大容量不间断电源并联系统正常运行时，每个大容量不间断电源系统的各相输出电流方均根值的最大偏差与额定电流方均根值之比。3.5空载环流度 ratio of circulating current at no-load大容量不间断电源并联系统正常运行且其负载为空载时，每个大容量不间断电源系统的各相输出电1
