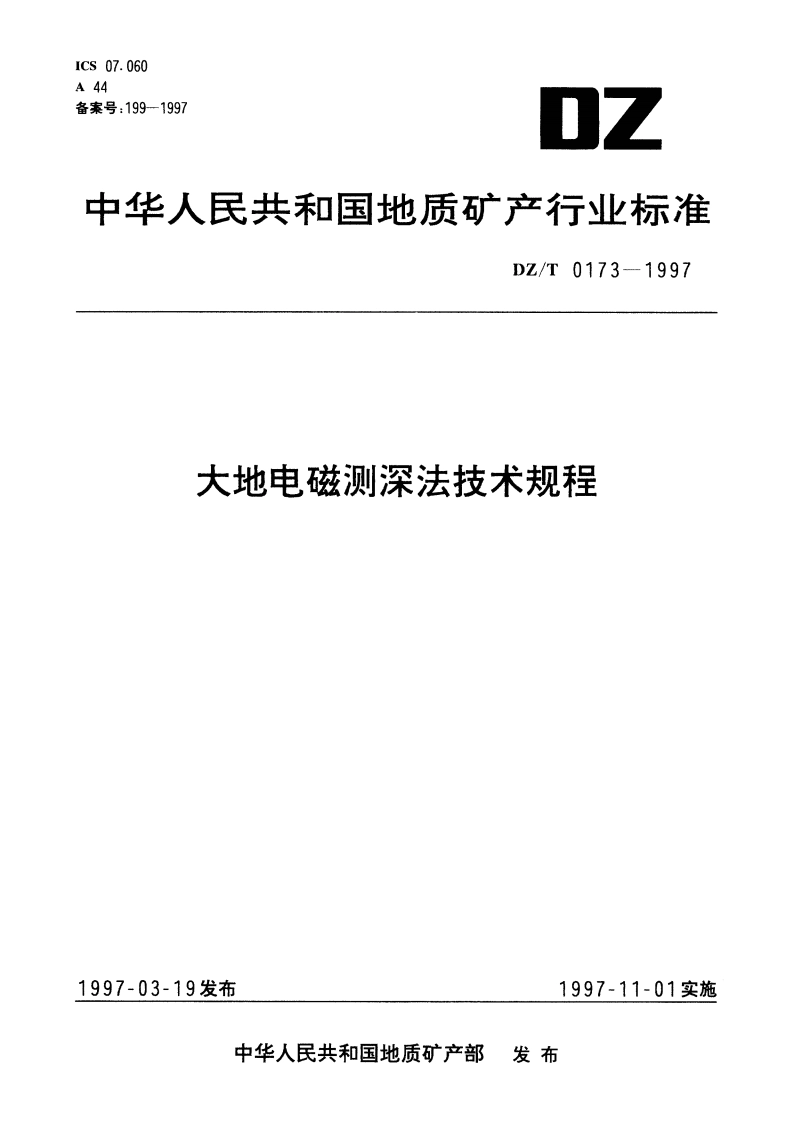

大地电磁测深法技术规程 DZT 0173-1997.pdf

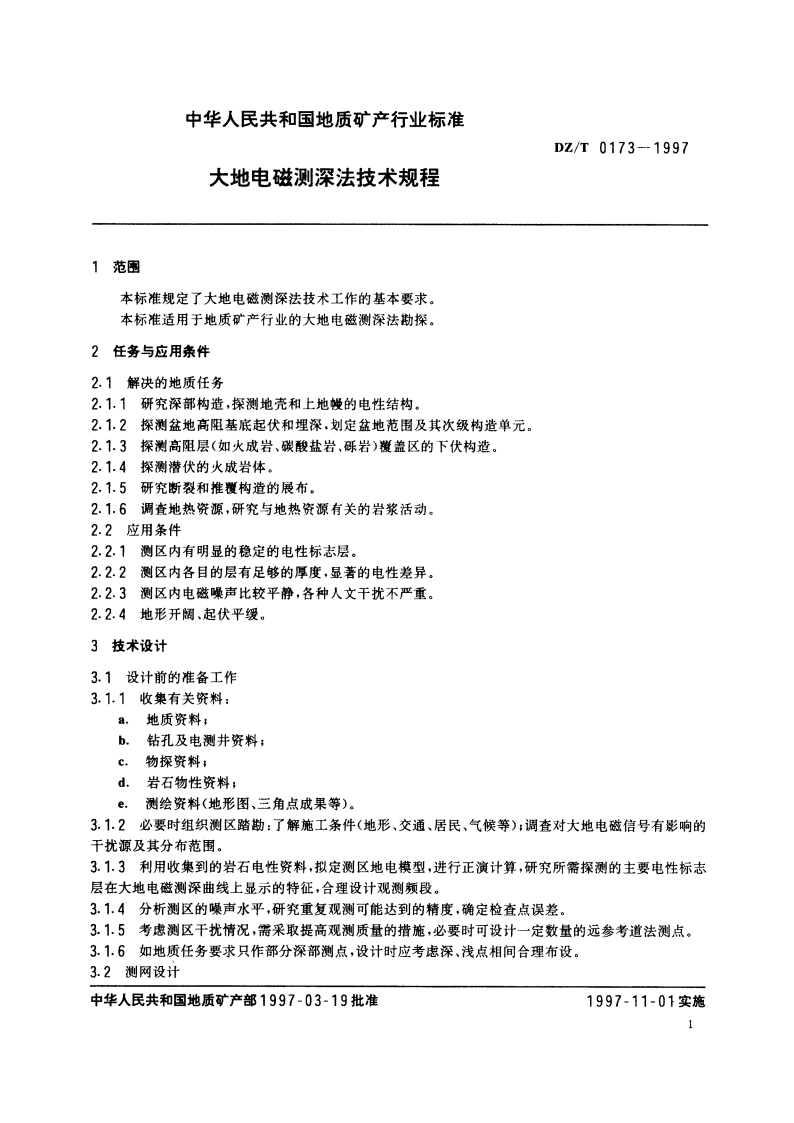

中华人民共和国地质矿产行业标准DZ/T0173-1997大地电磁测深法技术规程1范围本标准规定了大地电磁测深法技术工作的基本要求。本标准适用于地质矿产行业的大地电磁测深法勘探。2任务与应用条件2.1解决的地质任务2.1.1研究深部构造，探测地壳和上地幔的电性结构。2.1.2探测盆地高阻基底起伏和埋深，划定盆地范围及其次级构造单元。2.1.3探测高阻层（如火成岩、碳酸盐岩、砾岩）覆盖区的下伏构造。2.1.4探测潜伏的火成岩体。2.1.5研究断裂和推覆构造的展布。2.1.6调查地热资源，研究与地热资源有关的岩浆活动。2.2应用条件2.2.1测区内有明显的稳定的电性标志层。2.2.2测区内各目的层有足够的厚度，显著的电性差异。2.2.3测区内电磁噪声比较平静，各种人文干扰不严重。2.2.4地形开阔、起伏平缓。3技术设计3.1设计前的准备工作3.1.1收集有关资料：a地质资料；b.钻孔及电测井资料；c.物探资料；d.岩石物性资料；e.测绘资料（地形图、三角点成果等）。3.1.2必要时组织测区踏勘：了解施工条件（地形、交通、居民、气候等）；调查对大地电磁信号有影响的干扰源及其分布范围。3.1.3利用收集到的岩石电性资料，拟定测区地电模型，进行正演计算，研究所需探测的主要电性标志层在大地电磁测深曲线上显示的特征，合理设计观测频段。3.1.4分析测区的噪声水平，研究重复观测可能达到的精度，确定检查点误差。3.1.5考虑测区干扰情况，需采取提高观测质量的措施，必要时可设计一定数量的远参考道法测点。3.1.6如地质任务要求只作部分深部测点，设计时应考虑深、浅点相间合理布设。3.2测网设计中华人民共和国地质矿产部1997-03-19批准1997-11-01实施1DZ/T0173-19973.2.1面积测量时设计的大地电磁测深测线（以下简称测线）距和大地电磁测深点（以下简称测点）距，一般规定如下：比例尺测线拒，km测点距，km1：10000035241￥2000006104811500000152010-203.2.2探测深部构造进行路线测量时，测点距一般不应超过40km。3.2.3设计测线应基本垂直于区域构造走向。3.2.4测区内如有地震测线、垂向电测深点、深钻孔等，设计测线应与其重合或常近。3.2.5设计测线应避开城镇或大的居民点。3.2.6在解决特殊地质任务时，设计的测线、测点距应根据需要加密。3.3设计书的内容：a)地质任务：b)测区的位置、地质概况及地球物理特征；c)测线和测点布置；d)工作方法及技术要求：e)计划工作量，各阶段工作安排与时间分配：f)人员、设备及经济开支计划：g)资料处理及解释工作要求和预期成果：h)完成任务的措施；)必须的附图（如测线布置图、地层综合柱状图、正演曲线等）、附表。3.4设计书的审批、执行和修改3.4.1无设计书或设计书未经批准不得开展野外工作。3.4.2在施工中遇到难以克服的困难，需要修改和调整设计任务时应经批准后执行。3.4.3施工单位应严格执行技术设计的有关规定，不允许无故变动。4野外工作4.1测线、测点布置4,1.1测线与测点应按设计书规定进行布置，根据实际情况允许少量在一定范围内调整，面积测量测线的移动，在相应比例尺的图上不超过0.5cm:路线测量测点挪动不超过二分之一点距。4.1.2面积测量时，测区范围内发现有意义的异常应及时加密测线，至少应有3个测点（不同测线）在异常部位。4.1.3如因大地电磁测深曲线异常或失去连续性，必须加密测点。4,1.4测点不能选在山顶或狭窄的深沟底，应选周围开阔，至少是两对电极范围内地面比较平坦相对高差与极距之比小于10%的地方布点。4,1.5选点应考虑布极范围内地表土质均匀，点位不能设置在明显的局部非均匀体旁。4.1.6所选测点应远离电磁干扰源，一般要求如下：a.离开大的工厂、矿山、电气铁路、电站2km以上：b.离开广播电台、雷达站1km以上：c.离开高压电力线500m以上：d.离开紫忙的公路200m以上。2
