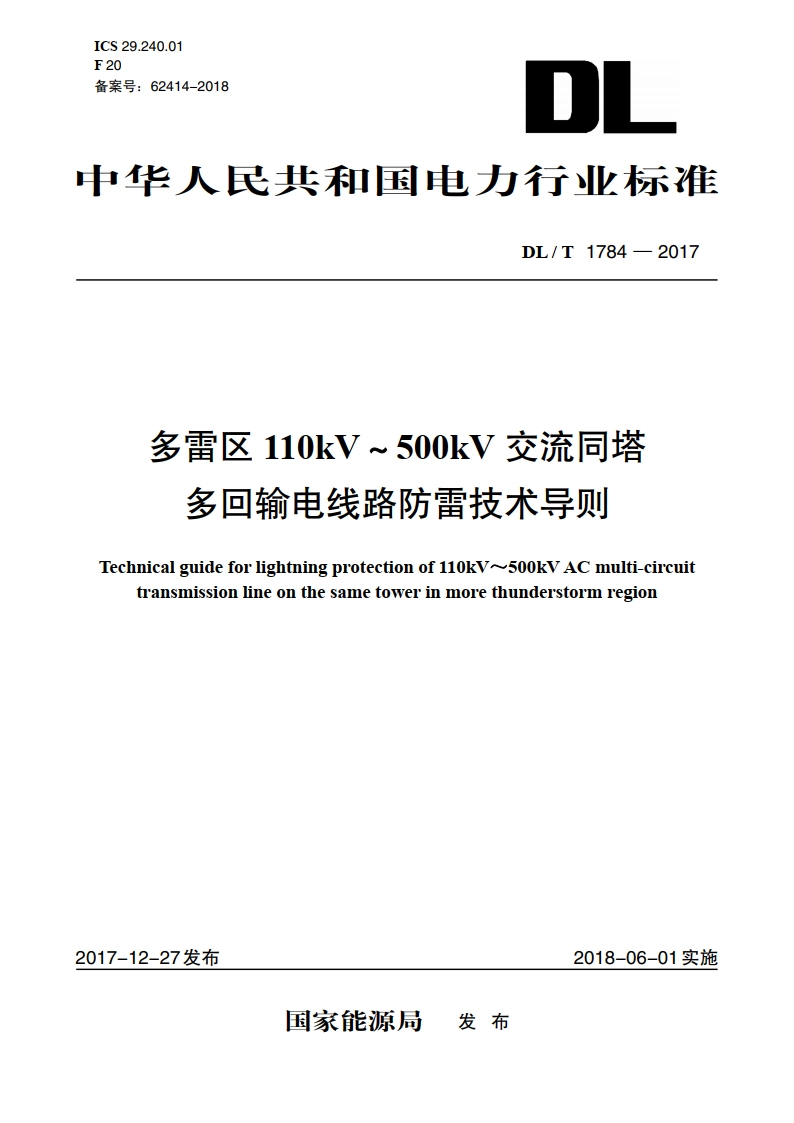

多雷区110kV～500kV交流同塔多回输电线路防雷技术导则 DLT 1784-2017.pdf

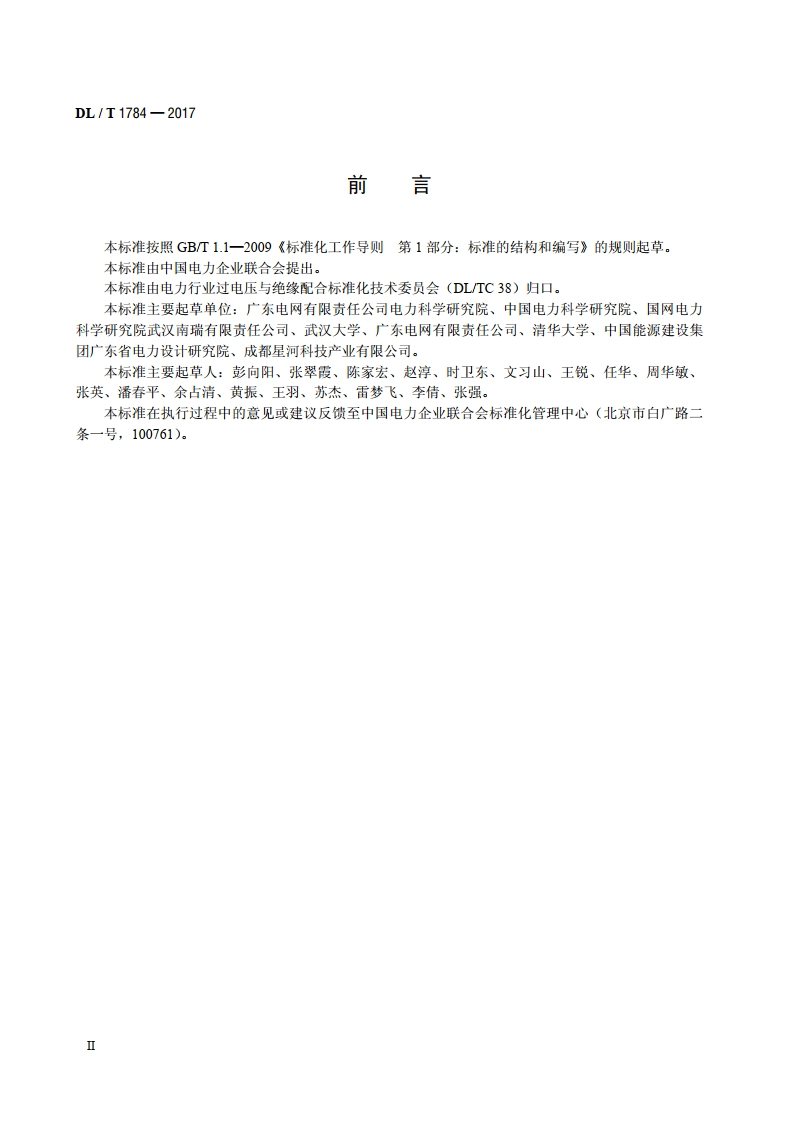

DL/T1784-2017前言本标准按照GB/T1.1-2009标准化工作导则第1部分：标准的结构和编写的规则起草。本标准由中国电力企业联合会提出。本标准由电力行业过电压与绝缘配合标准化技术委员会(DL/TC38)归口。本标准主要起草单位：广东电网有限责任公司电力科学研究院、中国电力科学研究院、国网电力科学研究院武汉南瑞有限责任公司、武汉大学、广东电网有限责任公司、清华大学、中国能源建设集团广东省电力设计研究院、成都星河科技产业有限公司。本标准主要起草人：彭向阳、张翠霞、陈家宏、赵淳、时卫东、文习山、王锐、任华、周华敏、张英、潘春平、余占清、黄振、王羽、苏杰、雷梦飞、李倩、张强。本标准在执行过程中的意见或建议反馈至中国电力企业联合会标准化管理中心（北京市白广路二条一号，100761)。DL/T1784-2017或“同跳”。3.7雷击跳闸率lightning trip rate每年、百千米输电线路因雷击引起的跳闸次数。3.8耐雷水平lightning withstand level雷击输电线路时，能引起绝缘闪络的最小临界雷电流幅值。注：耐雷水平包括反击耐雷水平和绕击耐雷水平。3.9不平衡绝缘unbalanced insulation同一电压等级的架空线路回路间采用不同绝缘水平，用于减少雷击引起的多回同时闪络故障。3.10绝缘不平衡度insulation unbalance degree同塔线路回路间采用不平衡绝缘设计时，较高绝缘水平回路与较低绝缘水平回路绝缘子（串）电弧距离的差值，与较低绝缘水平回路绝缘子（串）电弧距离的比值。3.11保护角shielding angle杆塔处，不考虑风偏时，地线对水平面的垂线，和地线与导线或分裂导线最外侧子导线连线之间的夹角。3.12绝缘子并联间隙parallel gap for insulator strings和线路绝缘子并联安装的防雷间隙装置，一般由位于绝缘子高、低压端的一组放电电极和连接金具组成，间隙距离小于绝缘子电弧距离。3.13雷击高风险线路 high lightning stroke risk transmission lines一般指线路走廊雷电活动强烈、容易遭受雷击及雷击跳闸率、故障率较高的线路。3.14同塔多回输电线路 transmission lines with multiple circuit on the same tower一般指一个及以上电压等级的两回及以上回路同塔共架的输电线路，典型同塔多回输电线路包括同塔双回线路、同塔四回线路等。本标准中也简称“同塔线路”。4同塔线路防雷总体要求4.1输电线路防雷应在设计、建设、运行等各阶段采取措施，应根据线路重要程度、雷电强度、地形地貌、杆塔结构，以及线路不同地域、电压等级，不同设计、运行条件，采取差异化防雷措施，提高防雷措施的针对性和有效性。4.2对同塔线路，宜在不降低单回耐雷水平的基础上，减少多回线路雷击同跳事件，避免雷击导致整个输电通道供电中断。4.3对同塔线路，应注重降低接地电阻、加强绝缘配置、减小保护角等基础防雷措施应用，并对110kV、220kV线路重点采取不平衡绝缘配置，将雷击同跳次数占雷击跳闸总次数比例控制在10%以内。4.4同塔线路不平衡绝缘防雷措施包括：在不同回路间，采取增加绝缘子片数（或各回路采用不同材质、不同电弧距离的盘形悬式绝缘子或复合绝缘子)、安装线路避雷器、安装并联间隙等方式。4.5同塔线路防治雷击同时跳闸技术原则如下2
