大便器冲洗装置——液压缓闭式冲洗阀 JGT 3040.2-1997.pdf

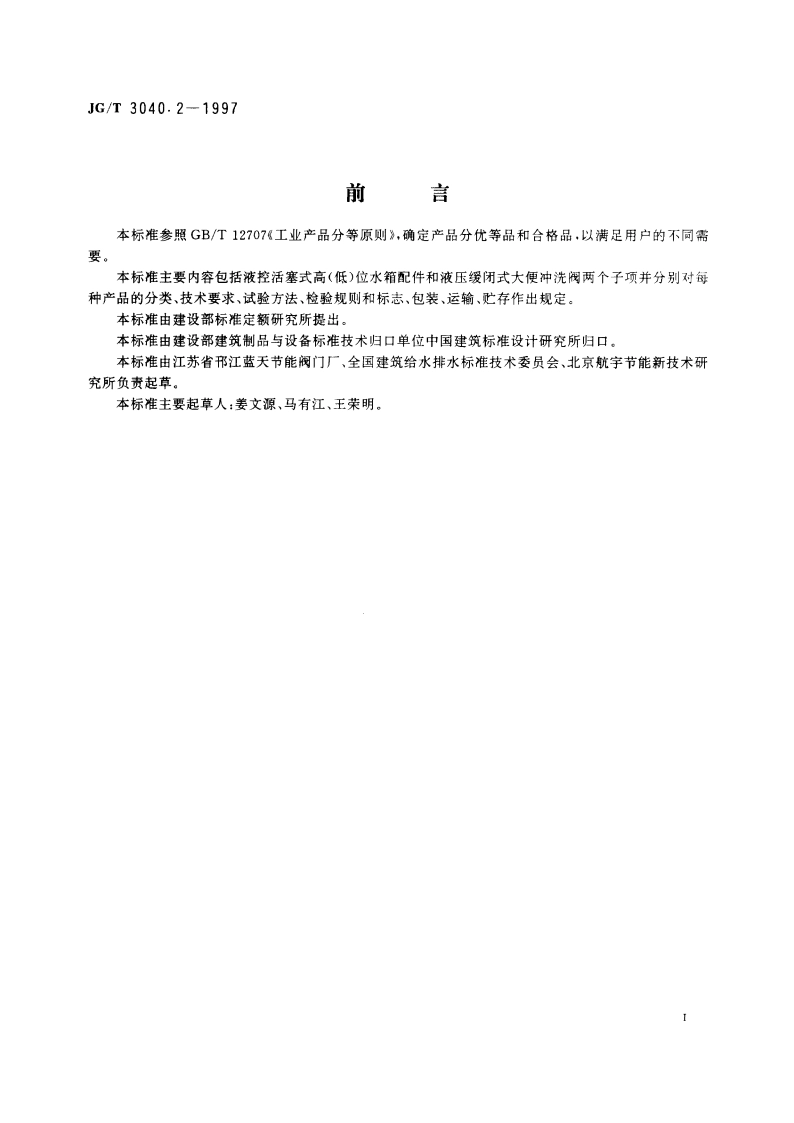

JG/T3040.2-1997前言本标准参照GB/T12707工业产品分等原则，确定产品分优等品和合格品，以满足用户的不同需要。本标准主要内容包括液控活塞式高（低）位水箱配件和液压缓闭式大便冲洗阀两个子项并分别对每种产品的分类、技术要求、试验方法、检验规则和标志、包装、运输、贮存作出规定。本标准由建设部标准定额研究所提出。本标准由建设部建筑制品与设备标准技术归口单位中国建筑标准设计研究所归口。本标准由江苏省邢江蓝天节能阀门厂、全国建筑给水排水标准技术委员会、北京航宇节能新技术研究所负责起草。本标准主要起草人：姜文源、马有江、王荣明。JG/T3040.2-1997回回改型序号公称通径材料代号冲洗阀分类名称代号3.3主要结构材料见表2。表2材料铜合金塑料其他代号TS注：采用其他材料时，应在产品说明书中注明材料的主要成分。3.4改型序号：第一次设计的产品不加改型序号，以后根据产品的改型设计顺序，改型序号依次采用英文字母A、B、C表示。3.5冲洗阀进水管公称通径单位，以mm表示。3.6标记示例进水管公称通径为20mm、材料为铜合金的按键直角式液压缓闭冲洗阀标记为：ZhJFT-203.7结构尺寸：见图1和图2。G3/432123G3/4551按键：2-阀盖：3一阀体：4一防虹吸管：5-锁紧螺帽图1按键直通式液压缓闭冲洗阀图2按键直角式液压缓闭冲洗阀4技术要求冲洗阀应符合本标准规定并按经规定程序批准的图样及技术文件制造。4.1性能参数应符合表3的规定。2
