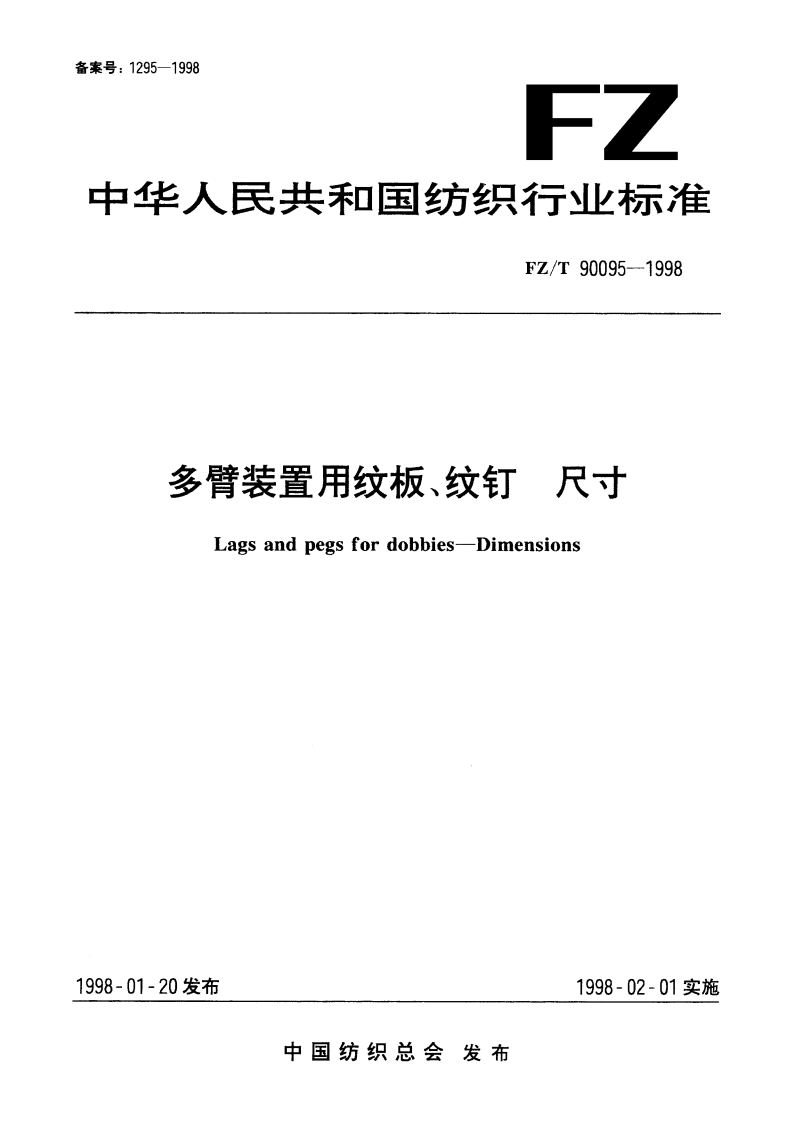

多臂装置用纹板、纹钉 尺寸 FZT 90095-1998.pdf

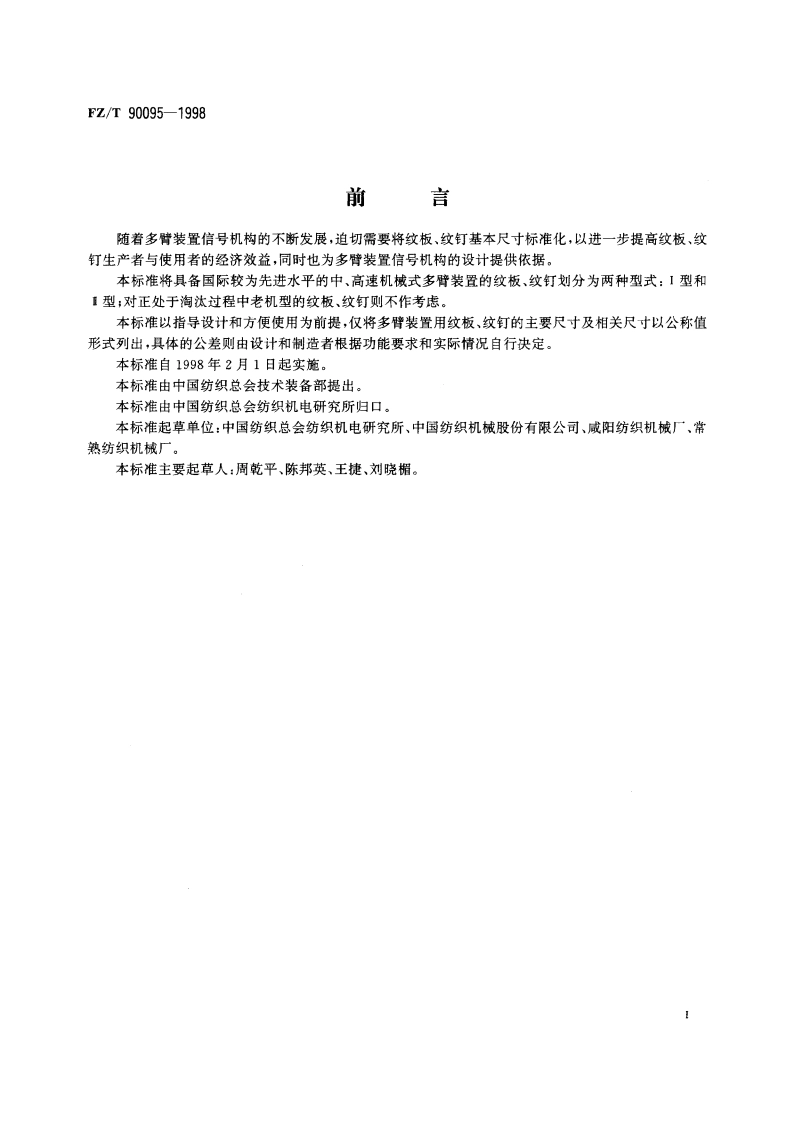

FZ/T90095-1998前言随着多臂装置信号机构的不断发展，迫切需要将纹板、纹钉基本尺寸标准化，以进一步提高纹板、纹钉生产者与使用者的经济效益，同时也为多臂装置信号机构的设计提供依据。本标准将具备国际较为先进水平的中、高速机械式多臂装置的纹板、纹钉划分为两种型式：】型和【型：对正处于陶汰过程中老机型的纹板、纹钉则不作考虑本标准以指导设计和方便使用为前提，仅将多臂装置用纹板、纹钉的主要尺寸及相关尺寸以公称值形式列出，具体的公差则由设计和制造者根据功能要求和实际情况自行决定。本标准自1998年2月1日起实施。本标准由中国纺织总会技术装备部提出。本标准由中国纺织总会纺织机电研究所归口。本标准起草单位：中国纺织总会纺织机电研究所、中国纺织机械股份有限公司、威阳纺织机械厂、常熟纺织机械厂。本标准主要起草人：周乾平、陈邦英、王捷、刘晓楣。FZ/T 90095-1998表1（完）mm尺寸代号含义或名称1型I型P纹板端面与第一个纹钉槽中心距尺寸与纹板型式有关Q纹钉销孔直径2.5,2.63.8R纹钉头顶面与纹钉销孔中心距离7.7,7.9,8.113.8S纹钉底面与纹钉销孔中心距离3.5.3.7.3.83.94.3T纹钉座长58.2V纹钉座宽3提综臂片数12.16.20
