多排钻孔机 LYT 1467-2016.pdf

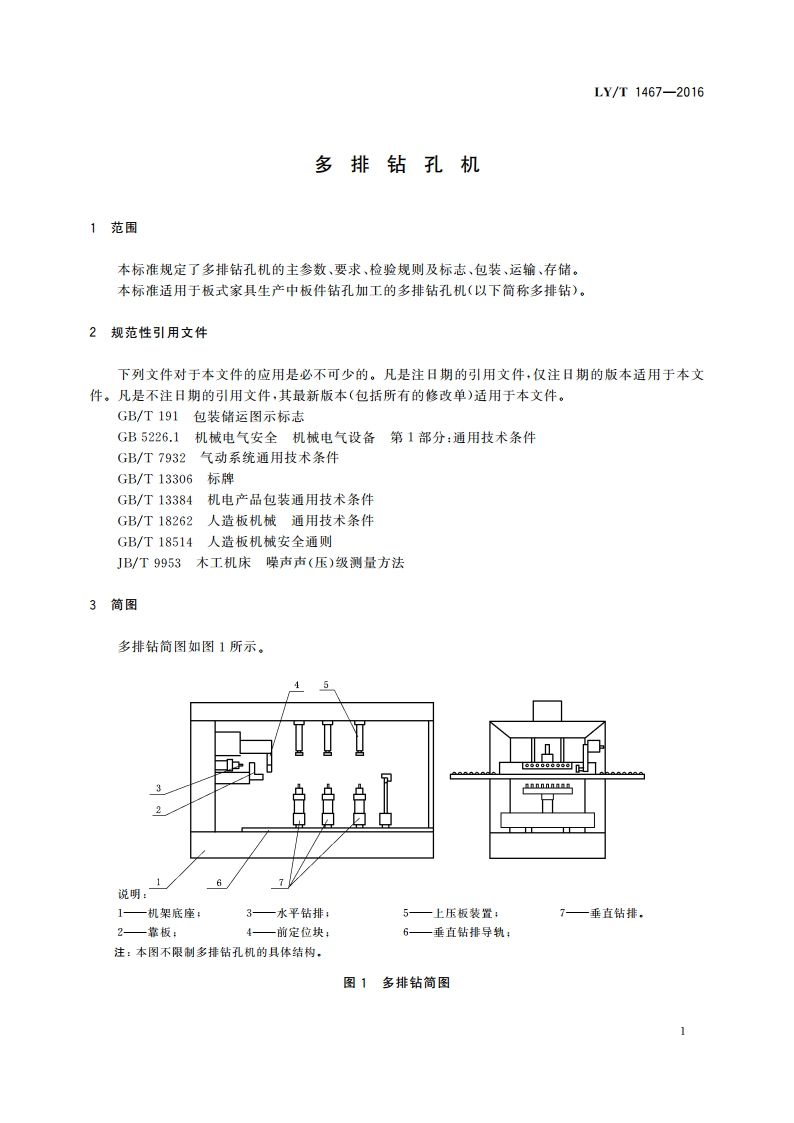

ICS79.120.99B97LY中华人民共和国林业行业标准LY/T1467-2016代替LY/T1467-2001多排钻孔机Drilling machines2016-07-27发布2016-12-01实施国家林业局发布LY/T1467-2016多排钻孔机1范围本标准规定了多排钻孔机的主参数、要求、检验规则及标志、包装、运输、存储。本标准适用于板式家具生产中板件钻孔加工的多排钻孔机（以下简称多排钻）。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191包装储运图示标志GB5226.1机械电气安全机械电气设备第1部分：通用技术条件GB/T7932气动系统通用技术条件GB/T13306标牌GB/T13384机电产品包装通用技术条件GB/T18262人造板机械通用技术条件GB/T18514人造板机械安全通则JB/T9953木工机床噪声声（压）级测量方法3简图多排钻简图如图1所示。说明。171一机架底座：3一水平钻排，5一上压板装置，7一垂直钻排.2一靠板：4一前定位块：6一垂直钻排导轨：注：本图不限制多排钻孔机的具体结构。图1多排钻简图1LY/T1467-2016表2（续）单位为毫米序号检验项目简图检验方法检具允差将工装台横置于两导轨水平钻排上，工装台上装有垂直于两导轨的直线导轨和滑块，将指示0000000水平估排工载台导轨1器周定在工装台上的滑块上工装台、G3与导轨的平导轨2指示器对准水平钻排的钻抽的0.05指示器行度圆柱面，沿工装台直线导轨方向移动指示器，记录每个接触瑞面的测量值，最大和最小值的差值为测量值工装台导轨1将工裴台横置于两导轨上，工裴台上装有垂直于两底座导轨的直线导轨和滑块，将指示水平钻排器周定在工装台上的滑块上钻轴轴端与工装台、G4指示器对准水平钻排的钻轴端两导轨的垂指示器0.05直度面，沿工装台直线导轨方向移动指示器，记录每个接触端面的测量值，取最大和最小值的水平钻排导轨2差值为测量值工装台导轨1将工装台横置于两导轨上，工装台上裴有垂直于两导轨的靠板创基直线导轨和滑块，将指示器周定在工裴台上的滑块上，指示工装台、G5准面与导轨0.05器对准靠板侧基准面，沿工装指示器的垂直度台直线导轨方向移动指示器，最大值与最小值的差值为测导轨2量值常板侧基准面将工装台横置于两导轨上，幕板水平基准面工装台上装有垂直于两导轨的工装台直线导轨和滑块，将指示器固靠板水平导轨1定在工装台的滑块上，指示器指示器G6基淮面与导导轨2对准靠板水平基准面，沿工装工装台0.05轨的平行度台直线导轨方向移动指示器指示器最大读数与最小读数的差值为测量值3
