多功能水泵控制阀 CJT 167-2002.pdf

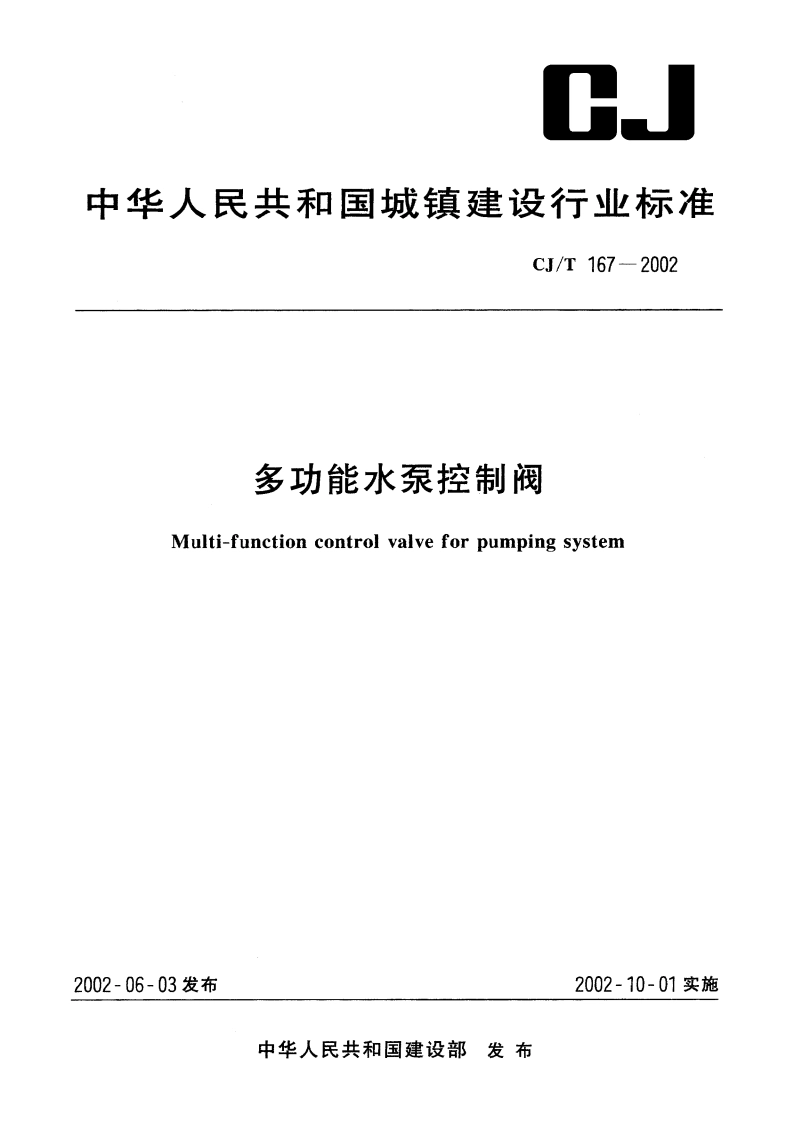

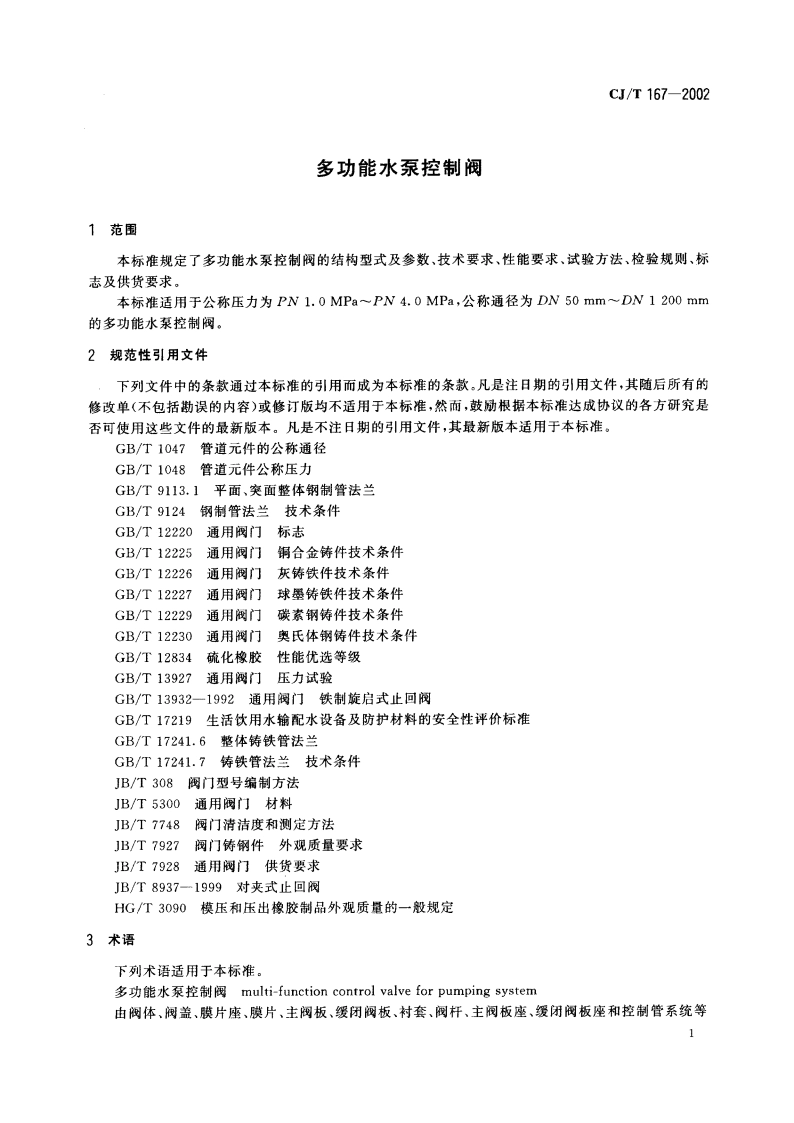

CJ中华人民共和国城镇建设行业标准CJ/T 167-2002多功能水泵控制阀Multi-function control valve for pumping system2002-06-03发布2002-10-01实施中华人民共和国建设部发布CJ/T167-2002零部件组成。具有水力自动控制、启泵时缓开、停泵时先快闭后缓闭的特点，并兼有水泵出口处水锤消除器、闸（蝶）阀、止回阀三种产品的功能，是一种新型两阶段关闭的阀门。4结构型式及参数4.1结构型式多功能水泵控制阀的结构型式见图1。10121315192田2HL1一阀体；2主阀板座；3一进水调节阀；4-主阀板；5一过滤器；6一缓闭阀板；7一微止回阀；8一阀杆；9一膜片座；10一衬套；11一膜片；12一膜片压板；13一阀盖：14一控制管：15出水调节阀图1多功能水泵控制阀的结构型式4.2型号多功能水泵控制阀的型号编制按JB308的规定，由下列单元组成：口745-公称压力值(MPa)的10倍阀座密封面材料直流式法兰连接液动多功能水泵控制阀公称通径示例：公称通径DN200mm、公称压力PN1.6MPa、主阀板密封面材料为橡胶的多功能水泵控制阀，标记为：200JD745X-164.3参数4.3.1多功能水泵控制阀的公称通径应符合GB/T1047的规定。4.3.2多功能水泵控制阀的公称压力应符合GB/T1048的规定。2
