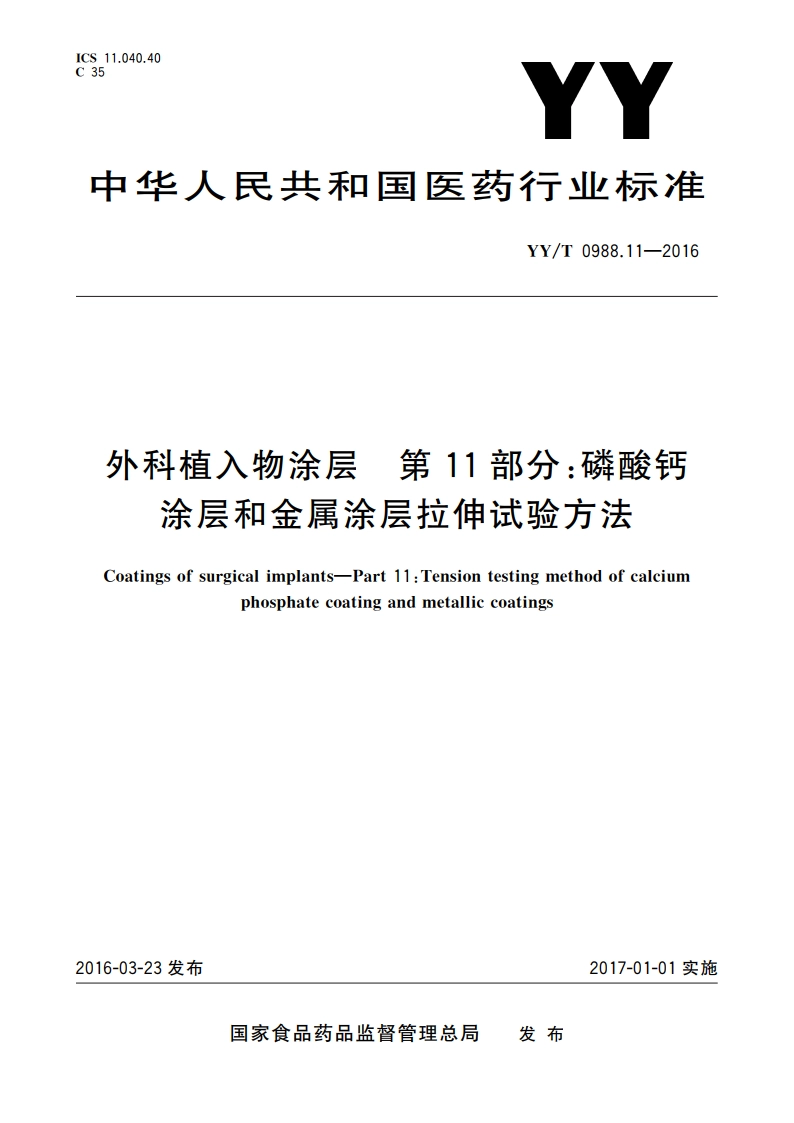

外科植入物涂层 第11部分：磷酸钙涂层和金属涂层拉伸试验方法 YYT 0988.11-2016.pdf

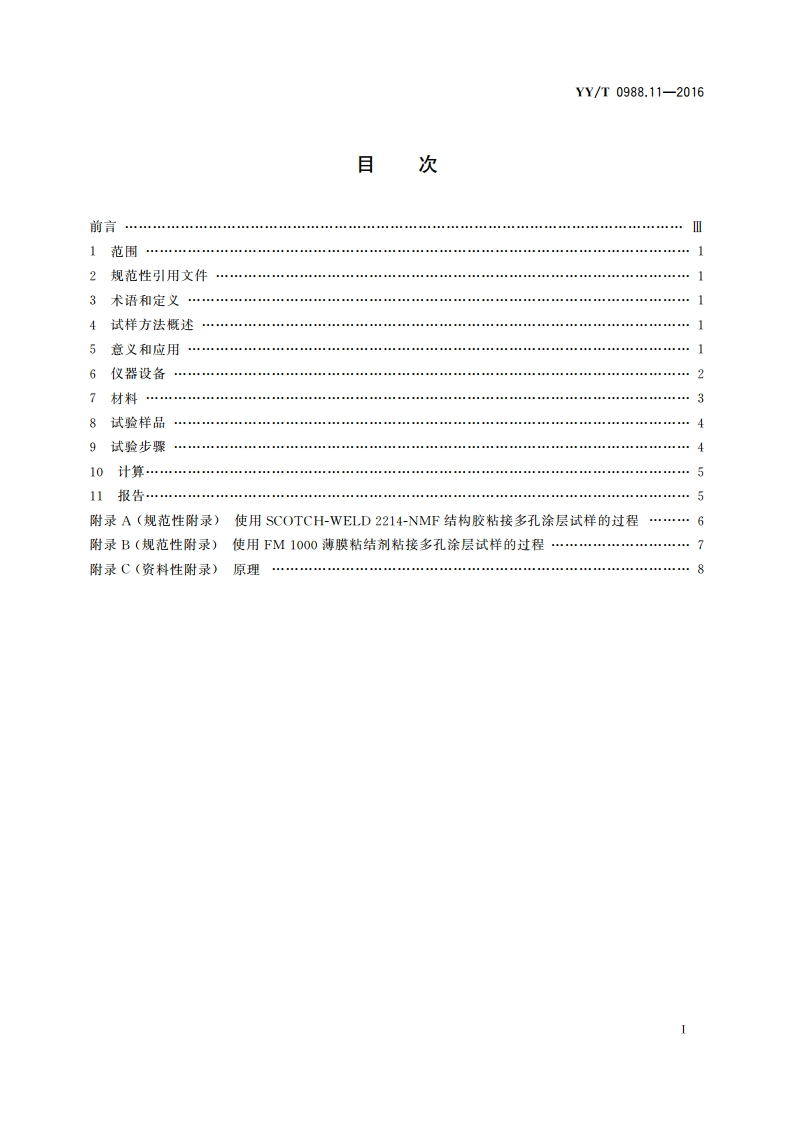

YY/T0988.11-2016目次前言1范围“2规范性引用文件13术语和定义14试样方法概述15意义和应用6仪2器设备.27材料8试验样品49试验步骤10计算511报告45附录A(规范性附录)使用SCOTCH-WELD2214-NMF结构胶粘接多孔涂层试样的过程6附录B(规范性附录)使用FM1000薄膜粘结剂粘接多孔涂层试样的过程7附录C(资料性附录)原理8YY/T0988.11-2016外科植入物涂层第11部分：磷酸钙涂层和金属涂层拉伸试验方法1范围YY/T0988的本部分规定了在室温条件下覆盖在致密金属基休上的威酸钙涂层和金属多孔涂层的拉伸试验方法。本部分用于评价在拉伸形式下（垂直于粘结平面方向上）涂层对基体的粘结程度或涂层内部的结合程度。本部分采用国际单位制(S)。本部分并非试图对所涉及的所有安全问题进行阐述，即便是那些与其使用有关的安全间题。确立适当的安全及健康规范，以及在应用前明确管理限制的适用性，是本部分用户自身的责任。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T228.1金属材料拉伸试验第1部分：室温试验方法GB/T10623金属材料力学性能试验术语GB/T16825.1静力单轴试验机的检验第1部分：拉力和（或）压力试验机测力系统的检验与校准3术语和定义GB/T10623界定的术语和定义适用于本文件。4试样方法概述4.1本试验方法对一个有涂层的部件和一个无涂层的部件组成的试样施加拉伸载荷。若为磷酸钙涂层，试验部件应该用聚合粘结剂粘合在一起。若为金属涂层，部件可以粘合在一起，也可以烧结在一起。粘结剂可以是膜状或块状，但其拉伸强度应不低于34.5MP,或者和涂层要求的最低粘结强度或最低拉伸强度一样大，以较大者为准。4.2使用拉伸试验机进行试验时，拉伸载荷应与涂层平面垂直，从而确定涂层的最大结合强度或涂层在基体表面的粘结强度。5意义和应用5.1本部分推荐了对威酸钙/基体或多孔金属涂层/基体组合进行的拉伸试金方法，以提供涂层在（单轴)拉伸应力下的粘结或结合强度（参见附录C)。5.2本部分可用于对不同类型的涂层的粘结或结合强度进行对比评价。涂层可以使用多种不同的方法制作，包括但不限于等离子喷涂和烧结。通过本试验方法获取的信息可用于质量控制和设计。5.3本部分不适用于提供直接参与计算的属性参数，如确定涂层抵抗特定环境应力的能力。
