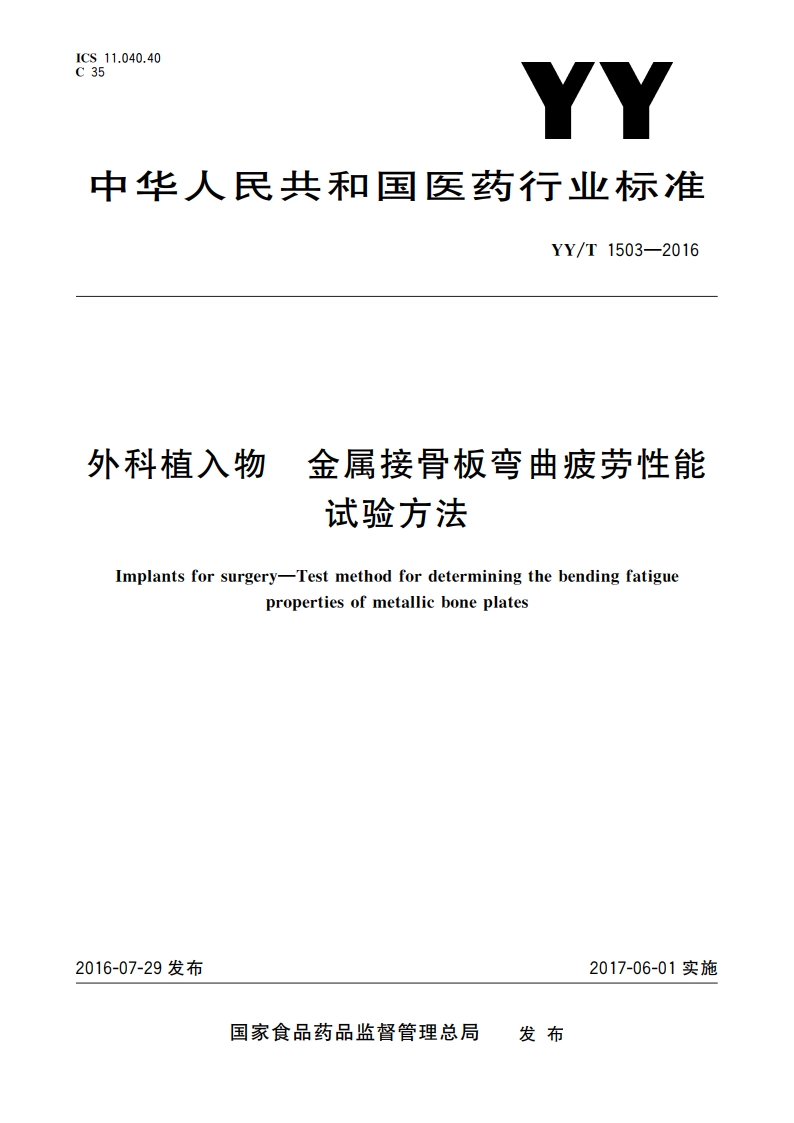

外科植入物 金属接骨板弯曲疲劳性能试验方法 YYT 1503-2016.pdf

YY/T1503-2016外科植入物金属接骨板弯曲疲劳性能试验方法1范围本标准规定了金属接骨板（以下简称“接骨板”）弯曲疲劳性能试验方法。本标准旨在为不同设计的接骨板提供弯曲疲劳性能评价方法。本标准适用于骨科内固定用接骨板。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T24629外科植人物矫形外科植人物维护和操作指南YY/T0342-2002外科植人物接骨板弯曲强度和刚度的测定JJG139拉力、压力和万能试验机3术语和定义下列术语和定义适用于本文件。3.1疲劳寿命fatigue life给定样品在其规定的特性失效前所能经受的循环次数(n)。3.2最大弯矩maximum moment载荷循环中所施加弯矩的最大代数值。使与外侧支撑辊接触的接骨板表面产生拉应力的弯矩视为正值。相应的，产生压向应力的视为负值。3.3最小弯矩minimum moment载荷循环中所施加弯矩的最小代数值。使与外侧支撑辊接触的接骨板表面产生拉应力的弯矩视为正值。相应的，产生压向应力的视为负值。3.4M-N图M-Ndiagram最大弯矩-规定疲劳失效点的循环次数的坐标曲线图。3.5R比R-ratio疲劳循环中载荷参数最小值和最大值的代数比。注：在本试验方法中R比定义为：R比=最小弯矩最大弯矩
