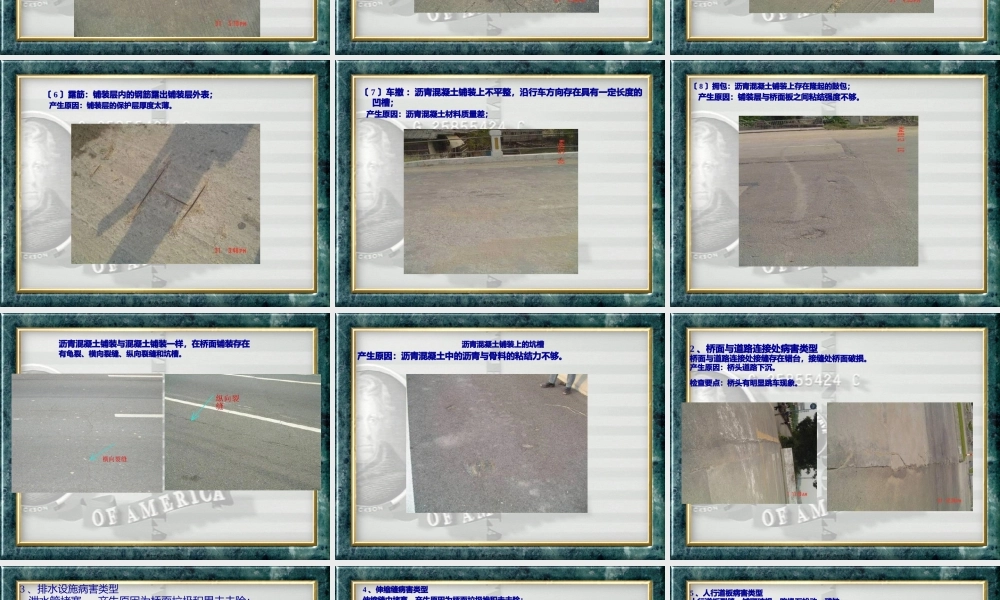

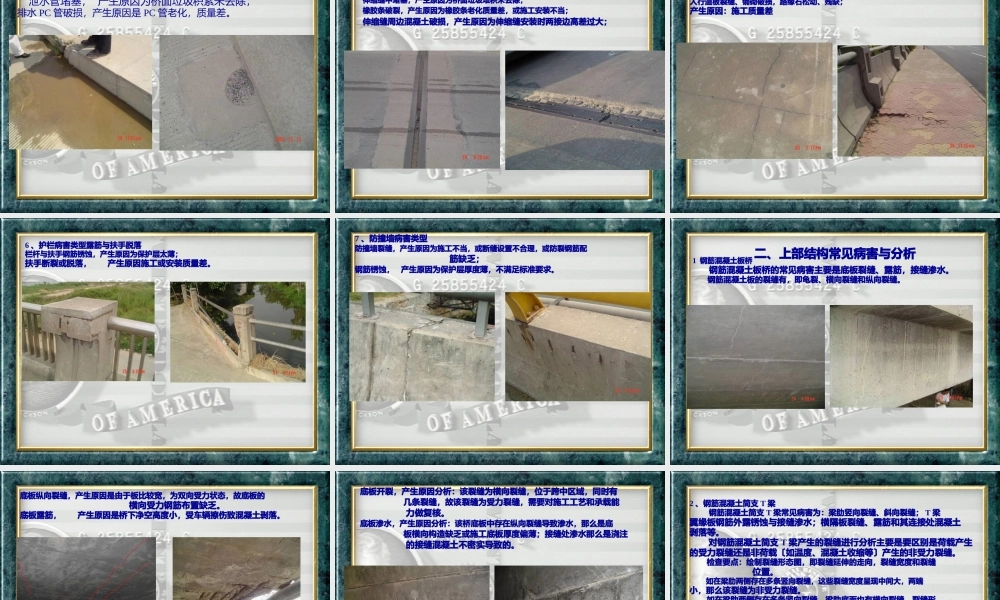

公路桥涵常见病害与分析,第一页，共七十五页。,内 容 提 纲 一、桥面系常见病害与分析 二、上部结构常见病害与分析 三、桥梁支座常见病害与分析 四、下部结构常见病害与分析 五、附属构筑物常见病害与分析 六、涵洞常见病害与分析 七、桥梁总体异常检查,第二页，共七十五页。,一、桥面系常见病害与分析,1、桥面铺装病害类型 桥梁铺装为水泥混凝土铺装和沥青混凝土铺装两种。1龟裂：裂缝有多条，裂缝不长，形状杂乱。产生原因：施工养护不当，或铺装层与行车道板之间存有间隙；,第三页，共七十五页。,2横向裂缝：裂缝延伸的方向与行车方向垂直。产生原因：温度应力，或上部结构受力裂缝的反射；检查要点：裂缝在桥上的位置。,第四页，共七十五页。,3纵向裂缝：裂缝延伸的方向与行车方向一致。产生原因：施工养护不当；或装配式简支梁接缝质量差；或桥面板上裂缝的反射；检查要点：纵向裂缝在桥梁横断面的位置；,第五页，共七十五页。,4断裂或破损：水泥混凝土铺装上裂缝宽度较大，并有混凝土破裂；产生原因：铺装层与桥面板之间存在脱空间隙。,第六页，共七十五页。,5坑槽：铺装层局部存在凹陷；产生原因：铺装层材料质量分布不均，局部区域混凝土抗剪强度不够；,第七页，共七十五页。,6露筋：铺装层内的钢筋露出铺装层外表；产生原因：铺装层的保护层厚度太薄。,第八页，共七十五页。,7车撤：沥青混凝土铺装上不平整，沿行车方向存在具有一定长度的凹槽；产生原因：沥青混凝土材料质量差；,第九页，共七十五页。,8拥包：沥青混凝土铺装上存在隆起的鼓包；产生原因：铺装层与桥面板之间粘结强度不够。,第十页，共七十五页。,沥青混凝土铺装与混凝土铺装一样，在桥面铺装存在有龟裂、横向裂缝、纵向裂缝和坑槽。,第十一页，共七十五页。,沥青混凝土铺装上的坑槽产生原因：沥青混凝土中的沥青与骨料的粘结力不够。,第十二页，共七十五页。,2、桥面与道路连接处病害类型桥面与道路连接处接缝存在错台，接缝处桥面破损。产生原因：桥头道路下沉。检查要点：桥头有明显跳车现象。,第十三页，共七十五页。,3、排水设施病害类型 泄水管堵塞，产生原因为桥面垃圾积累未去除；排水PC管破损，产生原因是PC管老化，质量差。,第十四页，共七十五页。,4、伸缩缝病害类型伸缩缝中堵塞，产生原因为桥面垃圾堆积未去除；橡胶条破裂，产生原因为橡胶条老化质量差，或施工安装不当；伸缩缝周边混凝土破损，产生原因为伸缩缝安装时两接边高差过大；,第十五页，共七十五页。,5、人行道板病害类型人行道板裂缝、铺砌破损，路缘石松动、残缺；产生原因：施工质量差,第十六页，共七十五页。,6、护栏病害类型露筋与扶手脱落栏杆与扶手钢筋锈蚀，产生原因为保护层太薄；扶手断裂或脱落，产生原因施工或安装质量差。,第十七页，共七十五页。,7、防撞墙病害类型防撞墙裂缝，产生原因为施工不当，或断缝设置不合理，或防裂钢筋配 筋缺乏；钢筋锈蚀，产生原因为保护层厚度薄，不满足标准要求。,第十八页，共七十五页。,二、上部结构常见病害与分析,1 钢筋混凝土板桥 钢筋混凝土板桥的常见病害主要是底板裂缝、露筋，接缝渗水。钢筋混凝土板的裂缝有，即龟裂、横向裂缝和纵向裂缝。,第十九页，共七十五页。,底板纵向裂缝，产生原因是由于板比较宽，为双向受力状态，故底板的 横向受力钢筋布置缺乏。底板露筋，产生原因是桥下净空高度小，受车辆擦伤致混凝土剥落。,第二十页，共七十五页。,底板开裂，产生原因分析：该裂缝为横向裂缝，位于跨中区域，同时有 几条裂缝，故该裂缝为受力裂缝，需要对施工工艺和承载能 力做复核。底板渗水，产生原因分析：该桥底板中存在纵向裂缝导致渗水，那么是底 板横向构造缺乏或施工底板厚度偏薄；接缝处渗水那么是浇注 的接缝混凝土不密实导致的。,第二十一页，共七十五页。,2、钢筋混凝土简支T梁 钢筋混凝土简支T梁常见病害为：梁肋竖向裂缝、斜向裂缝；T梁翼缘板钢筋外露锈蚀与接缝渗水；横隔板裂缝、露筋和其连接处混凝土剥落等。对钢筋混凝土简支T梁产生的裂缝进行分析主要是要区别是荷载产生的受力裂缝还是非荷载如温度、混凝土收缩等产生的非受力裂缝。检查要点：绘制裂缝形态图，即裂缝延伸的走向，裂缝宽度和裂缝 位置。如在梁肋两侧存在多条竖向裂缝，这些裂缝宽度呈现中间大，两端小，那么该裂缝为非受力裂缝。如在梁肋两侧存在多条竖向裂缝，梁肋底面也有横向裂缝，裂缝形态呈现为U字形，且裂缝宽度是下面大、上面小，那么该裂缝为受力裂缝。,第二十二页，共七十五页。,裂缝原因分析：该梁肋一侧在全跨范围内分布有8条裂缝，不仅跨中区域 存在有裂缝，而且L/4区域也有裂缝；裂缝位于梁肋的中部。依据该形态分析出该裂缝是由混凝土收缩产生的裂缝。,第二十三页，共七十五页。,裂缝原因分析：该梁肋侧面存在竖向裂缝，位于梁肋下缘，且在梁肋底 面也有横向裂缝，裂缝形态呈U字形，故该裂缝为荷载作用产生的 受力裂缝。,第二十四页，共七十五页。,钢筋混凝土翼缘板常见的病害主要为翼缘板之间连接缝混凝土剥落、露筋，翼缘板存在裂缝，并有白色物质渗出。露筋、接缝渗水，产生的原因：施工质量问题；混凝土剥落、裂缝，产生的原因：翼缘板厚度偏薄。,第二十五页，共七十五页。,梁底混凝土剥落、露筋，产生的原因分析：该梁在跨中几个局部区域存在该病害，通常为桥下净高缺乏，梁底受到车辆或船只的撞击产生的。,第二十六页，共七十五页。,3、预应力混凝土T梁桥 预应力混凝土T梁桥常见病害主要翼板的连接质量和横隔板裂缝、露筋、破裂。通常全预应力混凝土构件是不容许出现受力裂缝。一旦出现受力裂缝那么该构件必须进行加固处理。所以对全预应力混凝土构件的裂缝判定非常重要。预应力混凝土T梁桥的梁肋裂缝是否为受力裂缝，其判别标准与钢筋混凝土根本相同。由于预应力混凝土T梁存在预压应力，故通常的非受力裂缝一般也不出现。目前预应力混凝土T梁桥病害大多为横隔板连接质量病害。,第二十七页，共七十五页。,图中预应力混凝土T梁横隔板连接位置存在混凝土剥落、钢筋外露病害，其产生的原因是施工质量差。图中横隔板连接为桥梁中的刚性连接。,第二十八页，共七十五页。,4、钢筋混凝土连续箱梁桥 钢筋混凝土连续箱梁桥常见病害为箱体裂缝、钢筋锈蚀、混凝土剥落，翼缘板的裂缝、钢筋锈蚀、混凝土剥落。箱体检查要点为：1跨中区域在底板是否有横向裂缝，其侧面是否有从下向上的竖向 裂缝；2在连续梁中间支点区域是否有从上向下的竖向裂缝和斜向裂缝；3在连续梁两端支点区域那么是否有从下向上的斜裂缝。上述这些裂缝是典型结构受力裂缝。翼缘板检查要点为：1翼缘板是否存在横向裂缝；2翼缘板根部是否存在混凝土剥落；翼缘板横向裂缝一般为混凝土收缩裂缝，根部混凝土剥落那么要检查桥面板是否在对应位置存在纵向裂缝。,第二十九页，共七十五页。,图中照片显示跨中区域存在多条横向裂缝，在其侧面也有竖向裂缝。将这些横向裂缝与竖向裂缝连接一起呈U字形，故这些裂缝是典型的受力裂缝，其产生原因为作用荷载产生的。,第三十页，共七十五页。,图中显示箱梁底板露筋与底板横向裂缝渗水。显然底板露筋是施工质量差造成的；底板横向裂缝那么要视处于梁的位置来分析，产生的原因为荷载作用，或底板厚度偏薄。,第三十一页，共七十五页。,5、预应力混凝土箱梁桥,大跨度预应力混凝土箱梁桥的截面是由顶板、底板、腹板和翼缘板构成。预应力混凝土箱梁桥常见病害也主要是裂缝、混凝土剥落、露筋锈蚀 检查的要点是：1顶板的纵横向裂缝；2腹板跨中区域的竖向裂缝和支点区域的斜向裂缝；3底板的纵横向裂缝；4箱梁悬臂桥面板的裂缝，5横隔板的竖斜向裂缝；6箱梁混凝土剥落、露筋锈蚀。,第三十二页，共七十五页。,图中为常见的顶板纵向裂缝，该裂缝往往为通长裂缝，其位于顶板中部或两端肋腋处。该裂缝产生的原因一般为温度作用引起的，或荷载作用。,第三十三页，共七十五页。,图中为常见的箱梁腹板斜裂缝，裂缝位于正负弯矩变号区域。产生的原因是斜截面抗剪承载能力缺乏。,第三十四页，共七十五页。,图中为常见的底板纵向裂缝，这种裂缝有多条，并为通长的。其产生原因为底板厚度偏薄，混凝土收缩产生的。,第三十五页，共七十五页。,图中为常见横隔板上裂缝，其产生原因为过人洞上剪力过大，剪力传递中断导致局部应力集中产生的。,第三十六页，共七十五页。,图中为底板露筋病害，产生原因是施工过程中振捣不密实以及保护层偏薄。,第三十七页，共七十五页。,6、刚架拱桥,刚架拱桥一般是由刚架拱片与微弯板组成。其组成局部如以下图：,第三十八页，共七十五页。,刚架拱桥常见的病害为裂缝、混凝土剥落、钢筋锈蚀以及连接破坏。检查的要点是：1拱片的边腹孔与中腹孔上弦杆是否存在竖向裂缝、露筋；2弦杆与拱腿的节点是否出现裂缝；3微弯板是否存在裂缝、渗水和露筋；4微弯板与拱片的连接支承是否松动等；5拱片之间连接的横梁是否存在裂缝、混凝土剥落；刚架拱桥病害产生的原因一般是横向联系的刚度弱，桥梁整体受力较差，导致拱桥构件产生裂缝。目前在广东地区这类桥梁均出现有病害，过去几年已对这类桥梁进行撤除重建，或加固处理。,第三十九页，共七十五页。,图中照片上弦杆混凝土剥落、钢筋外露，产生原因为钢筋锈蚀导致的；照片上弦杆竖向裂缝，是受力裂缝。其产生原因是上弦杆截面抗弯 承载能力缺乏产生的。,第四十页，共七十五页。,7、石砌拱桥,检查要点是：1主拱圈的勾缝是否饱满，片石或石块是否松动，是否有水渗出；2侧墙砌块是否存在裂口，砌缝是否饱满、错开等。,第四十一页，共七十五页。,8、双曲拱桥,常见病害为构件上裂缝、混凝土剥落、钢筋锈蚀。,第四十二页，共七十五页。,检查要点：一主拱圈检查1拱肋在拱顶的下缘和拱脚的上缘是否有裂缝；2拱肋与拱波结合处是否存在裂缝；3拱波是否开裂等；二腹孔检查 1腹孔拱圈是否存在裂缝；2腹孔立柱是否存在钢筋锈蚀、混凝土剥落；3立柱底端是否有水平裂缝或破裂；双曲拱桥裂缝病害产生的主要原因是桥梁整体性较差，不适用于大交通量下重载重量荷载。目前该类桥梁出现的病害较多，需要进行加固处理。,第四十三页，共七十五页。,图中照片为主拱圈中拱肋的拱顶区域下缘存在竖向裂缝，导致拱圈下沉。其产生原因是荷载作用过大产生的。,第四十四页，共七十五页。,图中拱肋下缘混凝土剥落、露筋，其产生原因是桥下过往船只撞击导致的。,第四十五页，共七十五页。,照片中拱波顶部出现纵向裂缝，其原因是荷载作用产生的。,第四十六页，共七十五页。,图中腹孔的立柱底端混凝土破裂，立柱发生倾斜，其产生的原因是 立柱内部钢筋锈蚀，抵抗腹孔上的水平推力作用能力缺乏。,第四十七页，共七十五页。,照片中立柱混凝土脱落、钢筋锈蚀，其产生原因是保护层厚度偏薄，内部钢筋锈胀。,第四十八页，共七十五页。,9、桁架拱桥,第四十九页，共七十五页。,桁架拱的构成,第五十页，共七十五页。,桁架拱桥的常见病害是构件裂缝、混凝土剥落、钢筋锈蚀。检查要点是：1桁架片的上下弦杆是否存在裂缝、露筋锈蚀；2桁架拱片与横向联结部位是否有裂缝或破损，3横向联结构件是否存在裂缝、混凝土剥落、露筋等。桁架拱桥与刚架拱桥相同，病害产生的原因一般是横向联系的刚度弱，桥梁整体受力较差，导致拱桥构件产生裂缝。目前在广东地区这类桥梁均出现有病害，过去几年已对这类桥梁进行撤除重建，或加固处理。,第五十一页，共七十五页。,照片中桁架片的竖弦杆和斜弦杆露筋锈蚀，产生原因是混凝土保护层 薄，钢筋锈胀导致混凝土剥落。,第五十二页，共七十五页。,三、桥梁支座,目前桥梁常用支座为板式橡胶支座和盆式橡胶支座。其中简支梁桥的支座采用板式橡胶支座，连续梁桥支座采用盆式橡胶支座。1、板式橡胶支座 板式橡胶支座常见病害是支座剪切变形大，支座脱空或局部脱空，支座老化外鼓、开裂和支座缺失等。2、盆式橡胶支座 盆式橡胶支座常见病害是钢盆锈蚀、锚固螺栓松动、锈蚀、橡胶磨损、垃圾堆积。,第五十三页，共七十五页。,图片中板式橡胶支座剪切变形大，其产生原因是支座质量差，或支座厚度偏小。,第五十四页，共七十五页。,图片中为板式橡胶支座局部脱空，该产生原因为施工安装不当引起的。,第五十五页，共七十五页。,图片中盆式橡胶支座的钢盆完全锈蚀，其原因是支座环境湿度大，
