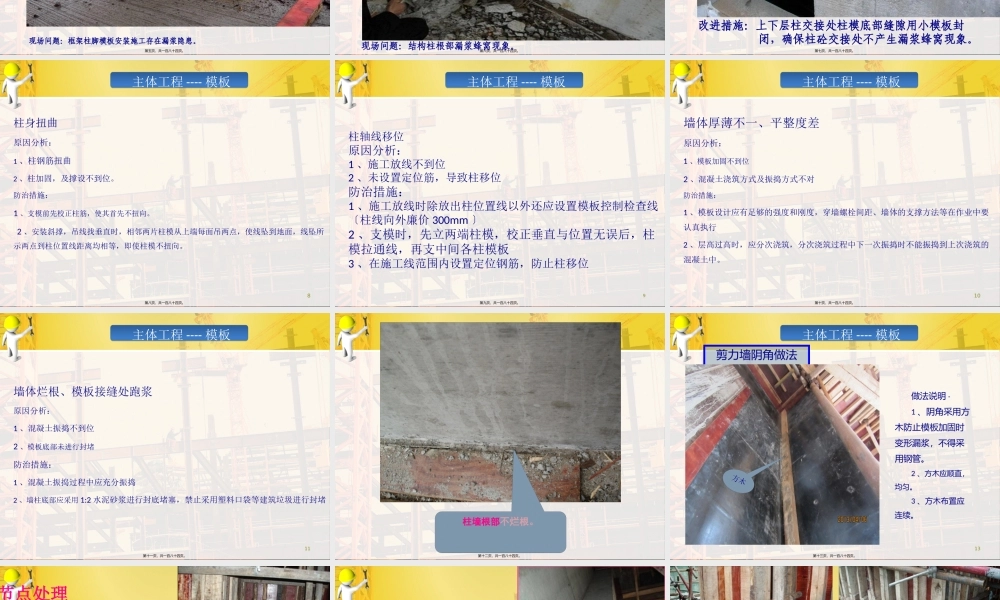

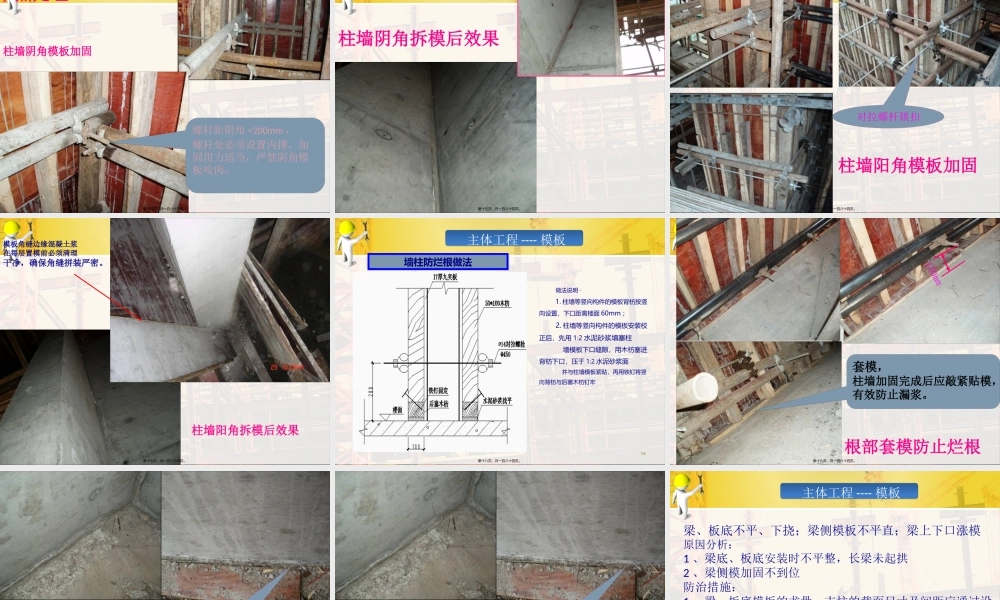

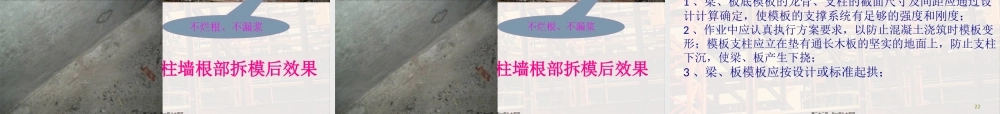

主体结构工程常见质量通病及防治,PPT模板下载：1ppt/moban/行业PPT模板：1ppt/hangye/节日PPT模板：1ppt/jieri/PPT素材下载：1ppt/sucai/PPT背景图片：1ppt/beijing/PPT图表下载：1ppt/tubiao/优秀PPT下载：1ppt/xiazai/PPT教程：1ppt/powerpoint/Word教程：1ppt/word/Excel教程：1ppt/excel/资料下载：1ppt/ziliao/PPT课件下载：1ppt/kejian/范文下载：1ppt/fanwen/试卷下载：1ppt/shiti/教案下载：1ppt/jiaoan/,第一页，共一百八十四页。,4.2 主体结构常见质量通病及防治,第二页，共一百八十四页。,3,模板工程质量通病主要问题:1 梁、板底不平、下挠；梁侧模板不平直；梁上下口涨模2柱模板出现胀模、断面尺寸不准3柱身扭曲4柱轴线位移5墙体厚薄不一、平整度差6墙体烂根、模板接缝处跑浆7成品保护,第三页，共一百八十四页。,4,柱模板出现胀模、截面尺寸不符合要求原因分析：1、柱加固不到位2、浇筑方式不正确防治措施：1、根据柱高和断面尺寸设计核算柱箍自身的截面尺寸和间距，对大断面柱使用穿柱螺栓和竖向钢楞，以保证柱模的强度、刚度，以抵抗混凝土的侧压力。2、层高过高时，应分次浇筑，分次浇筑过程中下一次振捣时不能振捣到上次浇筑的混凝土中。,第四页，共一百八十四页。,现场问题：框架柱脚模板安装施工存在漏浆隐患。,第五页，共一百八十四页。,现场问题：结构柱根部漏浆蜂窝现象。,主 体 结 构 工 程,第六页，共一百八十四页。,改进措施：上下层柱交接处柱模底部缝隙用小模板封 闭，确保柱砼交接处不产生漏浆蜂窝现象。,第七页，共一百八十四页。,8,柱身扭曲原因分析：1、柱钢筋扭曲2、柱加固，及撑设不到位。防治措施：1、支模前先校正柱筋，使其首先不扭向。2、安装斜撑，吊线找垂直时，相邻两片柱模从上端每面吊两点，使线坠到地面，线坠所示两点到柱位置线距离均相等，即使柱模不扭向。,第八页，共一百八十四页。,9,柱轴线移位原因分析：1、施工放线不到位2、未设置定位筋，导致柱移位防治措施：1、施工放线时除放出柱位置线以外还应设置模板控制检查线柱线向外廉价300mm2、支模时，先立两端柱模，校正垂直与位置无误后，柱模拉通线，再支中间各柱模板3、在施工线范围内设置定位钢筋，防止柱移位,第九页，共一百八十四页。,10,墙体厚薄不一、平整度差原因分析：1、模板加固不到位2、混凝土浇筑方式及振捣方式不对防治措施：1、模板设计应有足够的强度和刚度，穿墙螺栓间距、墙体的支撑方法等在作业中要认真执行2、层高过高时，应分次浇筑，分次浇筑过程中下一次振捣时不能振捣到上次浇筑的混凝土中。,第十页，共一百八十四页。,11,墙体烂根、模板接缝处跑浆原因分析：1、混凝土振捣不到位2、模板底部未进行封堵防治措施：1、混凝土振捣过程中应充分振捣2、墙柱底部应采用1:2水泥砂浆进行封底堵塞，禁止采用塑料口袋等建筑垃圾进行封堵,第十一页，共一百八十四页。,柱墙根部不烂根。,第十二页，共一百八十四页。,13,剪力墙阴角做法,做法说明1、阴角采用方木防止模板加固时变形漏浆，不得采用钢管。2、方木应顺直，均匀。3、方木布置应连续。,方木,第十三页，共一百八十四页。,柱墙阴角模板加固,节点处理,螺杆距阴角200mm，螺杆处必须设置内撑，加固用力适当，严禁阴角模板咬肉。,第十四页，共一百八十四页。,柱墙阴角拆模后效果,第十五页，共一百八十四页。,柱墙阳角模板加固,对拉螺杆锁扣,第十六页，共一百八十四页。,柱墙阳角拆模后效果,模板角缝边缘混凝土浆在每层置模前必须清理干净，确保角缝拼装严密。,第十七页，共一百八十四页。,18,墙柱防烂根做法,做法说明1.柱墙等竖向构件的模板背枋按竖向设置，下口距离楼面60mm；2.柱墙等竖向构件的模板安装校正后，先用1:2水泥砂浆填塞柱 墙模板下口缝隙，用木枋塞进背枋下口，压于1:2水泥砂浆面 并与柱墙模板紧贴，再用铁钉将竖向背枋与后塞木枋钉牢,第十八页，共一百八十四页。,根部套模防止烂根,150mm,套模，柱墙加固完成后应敲紧贴模，有效防止漏浆。,第十九页，共一百八十四页。,柱墙根部拆模后效果,不烂根、不漏浆,第二十页，共一百八十四页。,柱墙根部拆模后效果,不烂根、不漏浆,第二十一页，共一百八十四页。,22,梁、板底不平、下挠；梁侧模板不平直；梁上下口涨模原因分析：1、梁底、板底安装时不平整，长梁未起拱2、梁侧模加固不到位防治措施：1、梁、板底模板的龙骨、支柱的截面尺寸及间距应通过设计计算确定，使模板的支撑系统有足够的强度和刚度；2、作业中应认真执行方案要求，以防止混凝土浇筑时模板变形；模板支柱应立在垫有通长木板的坚实的地面上，防止支柱下沉，使梁、板产生下挠；3、梁、板模板应按设计或标准起拱；,第二十二页，共一百八十四页。,23,楼板标高控制,做法说明1.本工法按分户验收要求，除厨房、卫生间、走道以外，其余房间均应按此工法施工；2.四角立杆距墙边或梁边500mm，中间立杆为房间中心；3.中间立杆部位标高按标准要求计算模板起拱高度；标高立杆顶部设置双扣件,第二十三页，共一百八十四页。,梁柱节点顺直，不爆模，不咬肉，不漏浆,梁梁节点顺直，不爆模，不漏浆；,目标样板,第二十四页，共一百八十四页。,剪力墙阳角顺直，不爆模，不漏浆。,第二十五页，共一百八十四页。,剪力墙阴角不咬肉，线角顺直。,第二十六页，共一百八十四页。,楼层墨线,线坠,1、梁底模找正,梁底模,梁底方,模板端头与墨线重合,第二十七页，共一百八十四页。,2、封头模板拼装,柱墙封头模板,用铁钉钉成密缝,梁底板压封头模板,第二十八页，共一百八十四页。,3、梁侧模拼装,梁侧模绕柱墙模板通配,所有转角处用铁钉钉成密缝,梁侧模包梁底模,第二十九页，共一百八十四页。,4、梁下口加固方,梁下口加固方与侧模下口用铁钉固定,第三十页，共一百八十四页。,5、梁上口锁口方,梁上口锁口方与梁侧模钉牢，木方上口与侧模上口平齐,第三十一页，共一百八十四页。,6、板模安装,板模原边压角、靠边，与梁侧模上口钉牢。铁钉间距300mm,第三十二页，共一百八十四页。,7、加固,采用木质夹具进行加固，间距600mm,第三十三页，共一百八十四页。,8、柱墙模板拼装,柱墙模板从梁侧模以下开始拼装，所有拼缝均应钉拼缝木条，确保接缝平整,第三十四页，共一百八十四页。,梁底模交接处必须拼密缝，且接缝平整度不得大于1mm,三、拼装节点处理,第三十五页，共一百八十四页。,第三十六页，共一百八十四页。,第三十七页，共一百八十四页。,板模接缝处应垫木方,第三十八页，共一百八十四页。,梁上口锁口木方离角部间距不得大于200防止拆模后板底角部混凝土外表不平整。,第三十九页，共一百八十四页。,所有压角、转角、套割处必须拼密缝，且不得出现小阳角。尽量做到大模压边、原边压角。梁板模板完成后应立即在柱墙插筋上抄测标高，对模板空间尺寸进行复核标高、开间,第四十页，共一百八十四页。,拼缝严密,线条顺直,尺寸准确,节点到位,板模施工质量,板模安装,第四十一页，共一百八十四页。,1、结构复核,净空尺寸复核,标高复核并弹出底模线,第四十二页，共一百八十四页。,2、支撑体系搭设,板底模线,挂线找平支撑体系,支撑体系间距600,连接件,第四十三页，共一百八十四页。,3、摆板底方,板底方间距200mm，用铁钉与支撑架固定,第四十四页，共一百八十四页。,4、板底模安装,板底模,第四十五页，共一百八十四页。,5、反扶梯基安装,反复梯基,第四十六页，共一百八十四页。,6、反扶梯基固定,顶撑木方固定,第四十七页，共一百八十四页。,7、踢板安装及固定,踢板,步步紧固定,第四十八页，共一百八十四页。,8、侧板安装,楼梯侧板安装,第四十九页，共一百八十四页。,第五十页，共一百八十四页。,侧板下口统一内斜10mm,第五十一页，共一百八十四页。,板底方楞放，间距不大于250,抗滑板,门字架，间距不大于900,第五十二页，共一百八十四页。,靠墙侧贴双层双面胶条,第五十三页，共一百八十四页。,墙面清洁，线角顺直,第五十四页，共一百八十四页。,钢筋质量通病主要问题:1钢筋原材料材质缺陷2焊接质量差 3钢筋搭接及锚固长度不够 4梁二排筋下沉 5柱箍筋接头位置绑扎错误 6成品保护7钢筋加工时的缺陷,8钢筋保护层垫块不合格9同截面接头过多 10梁柱接头搭接错误11露筋12钢筋遗漏13挡墙顶部竖向内外排钢筋锚入一侧板在一个平面,第五十五页，共一百八十四页。,原料材质缺陷原因分析：1、外表锈蚀、混和放料、原料曲折、成形后弯曲处裂缝、钢筋纵向裂缝、钢筋截面扁圆试件强度缺乏或伸长率低、冷弯性能不良、冷轧钢筋无生产厂标识、取用钢筋实际直径 2、钢筋存放不合格,第五十六页，共一百八十四页。,原料材质缺陷防治措施：1、进场的钢筋必须认真检验，钢筋不得有裂纹、结疤、折叠以及局部缩径和机械损伤的缺陷，进场的钢筋除具有炉罐批号直径和检验出厂合格证明文件外，还必须按现行的钢筋材质标准和检验要求分别进行力学性能的抽样检验和冷弯实验，当符合标准规时方可使用。2、钢筋原材应放在仓库或料棚内，钢筋应垫离地面200mm以上，地面枯燥的露天场地，场地周围应有排水措施，必要时加盖雨布，堆放期尽量缩短；仓库应设专人验收收入仓库钢筋，根据钢筋型号划分钢筋堆放区并设标识。,第五十七页，共一百八十四页。,第五十八页，共一百八十四页。,第五十九页，共一百八十四页。,钢筋加工时的缺陷原因分析：条料弯曲、钢筋外表损伤、钢筋剪断尺寸不准、钢筋调直切断时被顶弯、钢筋连切、箍筋不方正、成型尺寸不准、点焊网片扭曲、已成型好的钢筋变形、冷拉钢筋伸长率不合格冷拉钢筋强度缺乏、冷拉率波动大、冷拔断丝、冷拔钢筋塑性差、圆形螺旋筋直径不准、钢筋代换后，根数不能均分、箍筋弯钩形式不对防治措施：由于加工缺陷较多，我们应针对各种现象，逐个分析原因制定各 种预防措施。严格按照平法设计图集进行下料。确保工程质量。,第六十页，共一百八十四页。,钢筋外表锈蚀较严重1现象：钢筋外表出现红色浮锈，日久后变为暗褐色，甚至发生鱼鳞片剥落现象。2危害：钢筋外表较严重锈蚀，浇筑在混凝土中时，影响钢筋与混凝土间的握裹力。钢筋锈蚀开展，会使混凝土产生锈蚀裂缝。3原因分析：保管不善，受雨雪侵蚀；存放期过长；环境潮湿，通风不良。4预防措施：1已成型钢筋可用水灰比为0.30.6的普通硅酸盐水泥灰浆涂抹到钢筋外表，有12年防锈效果，浇筑前，原那么上应将灰浆去除。2钢筋不得直接堆置在地面上，必须用东西垫起使离地面20cm以上：根据天气情况，必要时加盖雨布；场地四周有排水设施，且地势要高；尽量缩短堆放期，先进场的先用。5治理方法：钢筋上的红褐色锈斑要去除，去除可采用手工或机械方法。盘条钢筋可通过冷拉或调直过程除锈。已成型的钢筋及粗钢筋采用专用除锈机除锈。对锈蚀严重，锈皮剥落，因麻坑。斑点损伤截面的，应降级使用。,第六十一页，共一百八十四页。,钢筋切断尺寸不准1现象：剪断尺寸不准或被剪钢筋端头不平。2危害：尺寸过短，造成筋端锚固弯钩不标准，甚至使受力筋长不合格；尺寸过长，不仅造成浪费，还造成钢筋顶模板。3原因分析：1定尺寸板活动。2刀片间隙过大。4预防措施：1拧紧定尺寸板的紧固螺栓。2调整固定刀片与冲切刀片间的水平间隙，对冲切刀片作往复水平动作的剪断机，间隙以0.51.0mm为适宜。5治理方法：根据钢筋所在部位和剪断误差情况，确定是否可用或返工。,第六十二页，共一百八十四页。,箍筋不规整1现象：矩形箍筋成型后拐角不成90度，或两对角线长度不相等。2危害：不能保证钢筋骨架的直顺、规整，箍筋无法与受力主筋紧贴。混凝土的钢筋保护层难于保证符合质量要求。3原因分析：箍筋边长成型尺寸与图纸要求误差过大，没有厂严格控制弯曲角度，一次弯曲多个箍筋时没有逐根对齐。4预防措施：注意操作，使成型尺寸准确如何准确见二、三预防措施局部，当一次弯曲多个箍筋时，应在弯折处逐根对
