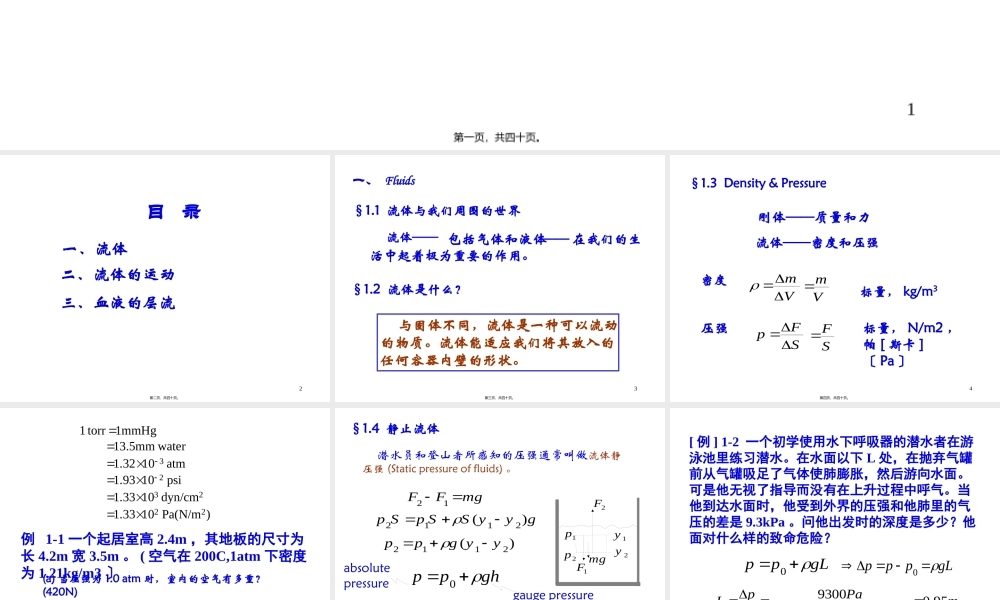

第三章 流体 血液的流动,医学物理学,1,第一页，共四十页。,目 录,2,第二页，共四十页。,1.1 流体与我们周围的世界,包括气体和液体,流体,一、Fluids,在我们的生活中起着极为重要的作用。,1.2 流体是什么？,3,第三页，共四十页。,1.3 Density&Pressure,流体密度和压强,刚体质量和力,密度,压强,标量，kg/m3,标量，N/m2，帕斯卡Pa,4,第四页，共四十页。,例 1-1一个起居室高2.4m，其地板的尺寸为长4.2m宽3.5m。(空气在200C,1atm下密度为1.21kg/m3,(b)室内空气给地板的作用力有多大？(1.5x106N),(a)当压强为1.0 atm时，室内的空气有多重？(420N),5,第五页，共四十页。,1.4 静止流体,潜水员和登山者所感知的压强通常叫做流体静压强(Static pressure of fluids)。,在静力平衡流体中，一点的压强只与该点的深度有关，与流体或容器的水平尺寸无关。,6,第六页，共四十页。,例 1-2 一个初学使用水下呼吸器的潜水者在游泳池里练习潜水。在水面以下L处，在抛弃气罐前从气罐吸足了气体使肺膨胀，然后游向水面。可是他无视了指导而没有在上升过程中呼气。当他到达水面时，他受到外界的压强和他肺里的气压的差是9.3kPa。问他出发时的深度是多少？他面对什么样的致命危险？,7,第七页，共四十页。,1.5 测量压强,水银气压计,当气囊的压强降至心缩压以下时，血液湍流通过血管射出，产生声振动，从听诊器可以听到声音称为 Korotkoff音或 K音。,8,第八页，共四十页。,In an incompressible liquid,the increase in the pressure at any point is transmitted undiminished to all other points in the liquid.,用液压杠杆可以将作用于一个给定距离的一个给定的力转变为作用于一个较小距离的较大的力。,帕斯卡原理&液压杠杆,1.6 Pascals Law,9,第九页，共四十页。,When a body is completely or partially immersed in a fluid,the fluid exerts an upward force on the body equal to the weight of the displaced fluid.,1.7 Archimedes Principle,漂浮,Buoyancy,10,第十页，共四十页。,例1-3 漂浮在海面的冰山的可见体积占多大比例？P.S.能看出冰和海水的密度分别为 0.917x103 kg/m3，1.024x103 kg/m3,Iceberg,11,第十一页，共四十页。,2.1 理想流体,在稳流或层流中，流体内任一固定点流速的大小和方向都不随时间改变。,1稳流 steady flow,二、流体的运动,2不可压缩的流动,3无粘性流动,4无旋流动,图2-1 一缕上升的烟雾从稳流到非稳(湍)流的过渡。,12,第十二页，共四十页。,图2-2 在进行风洞试验时，烟在经过汽车的空气流中显示出流线。,2.2 流线 streamline,flow line,可以通过加一种示踪剂使流体的流动看得见。示踪剂可以是在液体中注入的染料，也可以是加到气流中的烟雾颗粒。见右以下图,两条流线不会相交,示踪剂的每一小局部都形成一条流线，它就是流体流动时流体的一个微元所取的路径。,13,第十三页，共四十页。,图2-3 流体以稳定的速率向右通过一段长为L的管子。,连续性方程,2.3 The Continuity Equation,14,第十四页，共四十页。,连续性方程,上式不仅能用于实际的管子，也可以用于任何所谓的流管或者说是想象的由流线作管壁的管子。,图2-4 流管由形成边界的一组流线定义。体积流量在流管内所有的横截面积处必定相等。,Rv是流体的体积流量(单位时间流过的体积)SI单位：m3/s,15,第十五页，共四十页。,例 1-4 正常人其主动脉横截面积A0是3cm2，通过它的血液的流速是30cm/s。典型的毛细血管的横截面积 A是3x107cm2,流速是1mm/s。这样一个人有多少毛细血管？,所有毛细血管的总横截面积是主动脉横截面积的300倍。,16,第十六页，共四十页。,例 1-5 右图表示从杯中流出的水流如何“收缩下去。标出的两处横截面积为 A01.2cm2 和A=0.35cm2。两个截面的竖直距离为 h=45mm。从此杯中流出的体积流量是多少？,17,第十七页，共四十页。,对该流体应用能量守恒原理，可以证明：,伯努利方程,2.4 Bernoullis Equation,18,第十八页，共四十页。,对静止流体应用伯努利方程，得,主要推论：如果令h1=h2，即流体水平流动时，,流体沿水平流线流动时，假设流速增加，压强必定减小，反之亦然。教材35页,19,第十九页，共四十页。,伯努利方程的证明,20,第二十页，共四十页。,伯努利方程与连续性方程的应用,P35 小孔流速;流速计;虹吸管;喷雾器,21,第二十一页，共四十页。,例 1-6 面积为A的飞机机翼上方空气的流速为vt，机翼下侧空气的流速是vd。在这种简单情形下，证明伯努利方程所预言的对机翼的向上的升力为,22,第二十二页，共四十页。,流体图片,流体中的圆柱绕流现象,太平洋风暴云,协和式飞机着陆时的流场,23,第二十三页，共四十页。,早期的箱型车,现代的流线型车,运发动进行风洞实验,动物与流线型,24,第二十四页，共四十页。,25,第二十五页，共四十页。,由于黏性，在管道中流动的流体出现了分层流动。与血管壁接触的血液层根本是静止的，液层越靠近管轴流动得越快。,三、血液的流动,3.1 粘性流体的层流,26,第二十六页，共四十页。,层流与湍流,在循环系统中有几个地方出现湍流。例如，血液急速地通过心脏瓣膜时，该处就出现湍流。,层流的一个重要特点是无声。听诊器所听到的声音是由湍流引起的。,如果用减小管半径的方法，使血液流速逐渐增加，就会到达速度的临界值Vc，这时层流就转变为湍流。如果管内有障碍物或液流受到限制时，那么临界速度会降低。1883年Reynold研究了这些性质，并确定确定临界速度与液体的黏滞性成正比而与液体密度和管半径成反比，即,27,第二十七页，共四十页。,式中比例常数Re 称为雷诺数。,成年人的主动脉半径约为1cm，其临界速度：,主动脉血流速度约在00.5m/s之间，因此在心缩的一局部时间，血液是湍流。剧烈运动时。心脏搏血量增加4至5倍，血流在心缩的一段较长时间内都超过临界速度，作剧烈运动的人的心音与休息者不同。,28,第二十八页，共四十页。,黏度与黏性力,其中：,F 流体内部相邻两流体层之间的黏力,黏度,速度梯度,两层之间的接触面积,牛顿黏滞定律,29,第二十九页，共四十页。,速度梯度,单位 s-1,定义,在垂直于流动方向上,每增加单位距离流体速率的增加量.,较小,较大,30,第三十页，共四十页。,3.2 人的血液流得多快？,血液流速：主动脉静脉毛细血管,总截面面积：主动脉静脉毛细血管,31,第三十一页，共四十页。,3.3 心脏做功,正常成年人心肌每收缩一次就迫使80ml的血液从右心室通过肺。也使同样多的血液从左心室进入体循环系统。心脏在这一过程中作了功。,32,第三十二页，共四十页。,根据泊肃叶定律，血液在流到小动脉及毛细血管之前，压强只有少许损失。差不多所有的压降都产生在循环系统中的小动脉与毛细血管上。,因为重力的缘故，循环系统的压强各处不同。图示体位对血压的影响。,33,第三十三页，共四十页。,心脏每分功,心脏做功每秒,在恒压 P下工作的泵，所作的功 WPV,34,第三十四页，共四十页。,黏性流体的伯努利方程,对于理想流体,对于黏性流体,黏力所做的功,根据功能原理,35,第三十五页，共四十页。,P1舒张压1/3(收缩压舒张压)13.33kPa,体循环：,v10.3m/s;p20;v20;h1h2,肺循环：,36,第三十六页，共四十页。,心脏每搏功、每分功,心脏做功每单位体积血液,37,第三十七页，共四十页。,3.4 泊肃叶定律 Poiseuilles Law,上式可改写成：,流阻,流阻的大小反映了血液在血管中流动时所受阻力的大小。血管半径的微小变化会引起流阻的显著变化。,为了找到循环系统中支配血流的规律，泊肃叶在19世纪研究了水在不同粗细的管子中流动的现象。实验结果说明,38,第三十八页，共四十页。,外周阻力体循环的流阻,3.5 斯托克斯粘性公式,血沉 红细胞在血浆中的整体下降速度,39,第三十九页，共四十页。,内容总结,第三章。流体能适应我们将其放入的任何容器内壁的形状。例 1-1一个起居室高2.4m，其地板的尺寸为长4.2m宽3.5m。例 1-2 一个初学使用水下呼吸器的潜水者在游泳池里练习潜水。例1-3 漂浮在海面的冰山的可见体积占多大比例。图2-3 流体以稳定的速率向右通过一段长为L的管子。伯努利方程与连续性方程的应用。由于黏性，在管道中流动的流体出现了分层流动。流阻的大小反映了血液在血管中流动时所受阻力的大小。39,第四十页，共四十页。,
